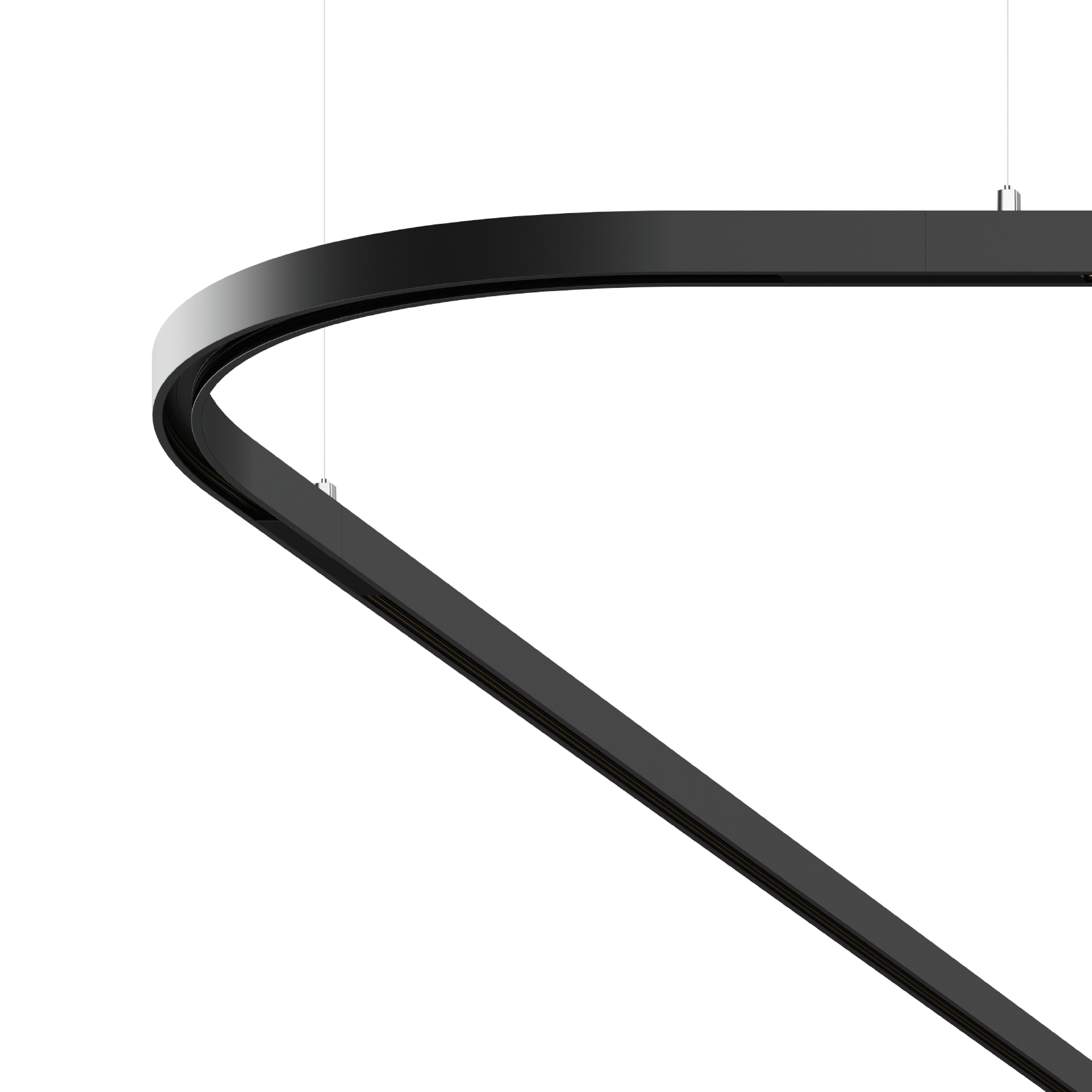

MOVE IT 10 track square curve
suspended
030-1331038
Informazioni rapide
DALI-2IP20 / classe isolamento 3 / 48 V
Colore
Generale
- Soffitto
- Binario Sospeso
- nero intenso
- RAL 9005 1
- IP20
Dati elettrici
- DALI-2
- 48 V
- classe isolamento 3
Dati fisici
- larghezza 19 mm
- altezza 24 mm
- raggio della linea centrale 300 mm
- segmento 90°
- 0.33 kg
1 Codice RAL
Profilo piatto in alluminio estruso con altezza di 24 mm e larghezza giunti da 10 mm; modello spigoloso; elemento CURVE 90°; montaggio a sospensione (fune di 1500mm come accessorio); regolazione altezza senza utensili; superficie anodizzata nero intenso; con binario elettrificato integrato su entrambi i lati per la presa della tensione di alimentazione e il segnale DALI-2; alimentazione e segnale DALI-2 per entrambi i binari elettrificati con un unico ingresso attraverso il connettore PASS THROUGH (come accessorio); gli inserti luminosi possono essere collocati e spostati senza l'ausilio di attrezzi, grazie alla chiusura a clip; grado protezione IP20; classe isolamento 3; 48 V; accessorio indicato a parte;
Accessori
Convertitore
numero di articolo
potenza
tensione / frequenza
classe di protezione
tensione costante
Montaggio
numero di articolo
colore
dimensioni
CANOPY square
005-2311717
bianco traffico
RAL 9016
lunghezza 90 mm
larghezza 90 mm
altezza 22 mm
0,1 kg
CANOPY square
005-2311718
nero intenso
RAL 9005
lunghezza 90 mm
larghezza 90 mm
altezza 22 mm
0,1 kg
LEVEL CONNECTOR
030-2351118
nero intenso
RAL 9005
lunghezza 141 mm
larghezza 11 mm
altezza 27 mm
0,02 kg
Ottico
numero di articolo
colore
tipo
dimensioni
BLIND COVER
030-1003017
bianco traffico
RAL 9016
lunghezza 1.100 mm
larghezza 12 mm
altezza 10 mm
0,06 kg
BLIND COVER
030-1003018
nero intenso
RAL 9005
lunghezza 1.100 mm
larghezza 12 mm
altezza 10 mm
0,05 kg
BLIND COVER
030-1005017
bianco traffico
RAL 9016
lunghezza 2.100 mm
larghezza 12 mm
altezza 10 mm
0,12 kg
BLIND COVER
030-1005018
nero intenso
RAL 9005
lunghezza 2.100 mm
larghezza 12 mm
altezza 10 mm
0,15 kg
BLIND COVER
030-1007017
bianco traffico
RAL 9016
lunghezza 3.100 mm
larghezza 12 mm
altezza 10 mm
0,08 kg
BLIND COVER
030-1007018
nero intenso
RAL 9005
lunghezza 3.100 mm
larghezza 12 mm
altezza 10 mm
0,38 kg
Componenti elettrici
numero di articolo
colore
tipo
dimensioni
LINEAR CONNECTOR
030-2101138
nero intenso
RAL 9005
elettrico
lunghezza 120 mm
larghezza 10 mm
0,2 kg
L CONNECTOR
030-2111138
nero intenso
RAL 9005
elettrico
lunghezza 85 mm
larghezza 10 mm
altezza 85 mm
0,02 kg
T CONNECTOR
030-2121138
nero intenso
RAL 9005
elettrico
lunghezza 160 mm
larghezza 10 mm
altezza 75 mm
0,02 kg
X CONNECTOR
030-2131138
nero intenso
RAL 9005
elettrico
lunghezza 160 mm
larghezza 10 mm
altezza 160 mm
0,05 kg
LEVEL CONNECTOR
030-2151138
nero intenso
RAL 9005
elettrico
lunghezza 141 mm
larghezza 11 mm
altezza 27 mm
0,3 kg
CONNECTOR CEILING TO WALL
030-2161138
nero intenso
RAL 9005
elettrico
lunghezza 84 mm
larghezza 10 mm
0,02 kg
PASS THROUGH CONNECTOR
030-2171138
nero intenso
RAL 9005
elettrico | 1 paio
lunghezza 85 mm
larghezza 21 mm
0,05 kg
LINEAR CONNECTOR
030-2301038
meccanico ed elettrico
lunghezza 140 mm
larghezza 16 mm
altezza 13 mm
0,04 kg
WIRELESS TO DALI-2 CONTROL DEVICE
030-2531030
lunghezza 150 mm
larghezza 11 mm
altezza 23 mm
0,02 kg
Sospensioni
numero di articolo
colore
dimensioni
lunghezza del cavo
Alimentatore
numero di articolo
colore
dimensioni
INTERNAL POWER FEEDER
030-2525038
nero intenso
RAL 9005
lunghezza 115 mm
larghezza 11 mm
altezza 10 mm
0,15 kg
