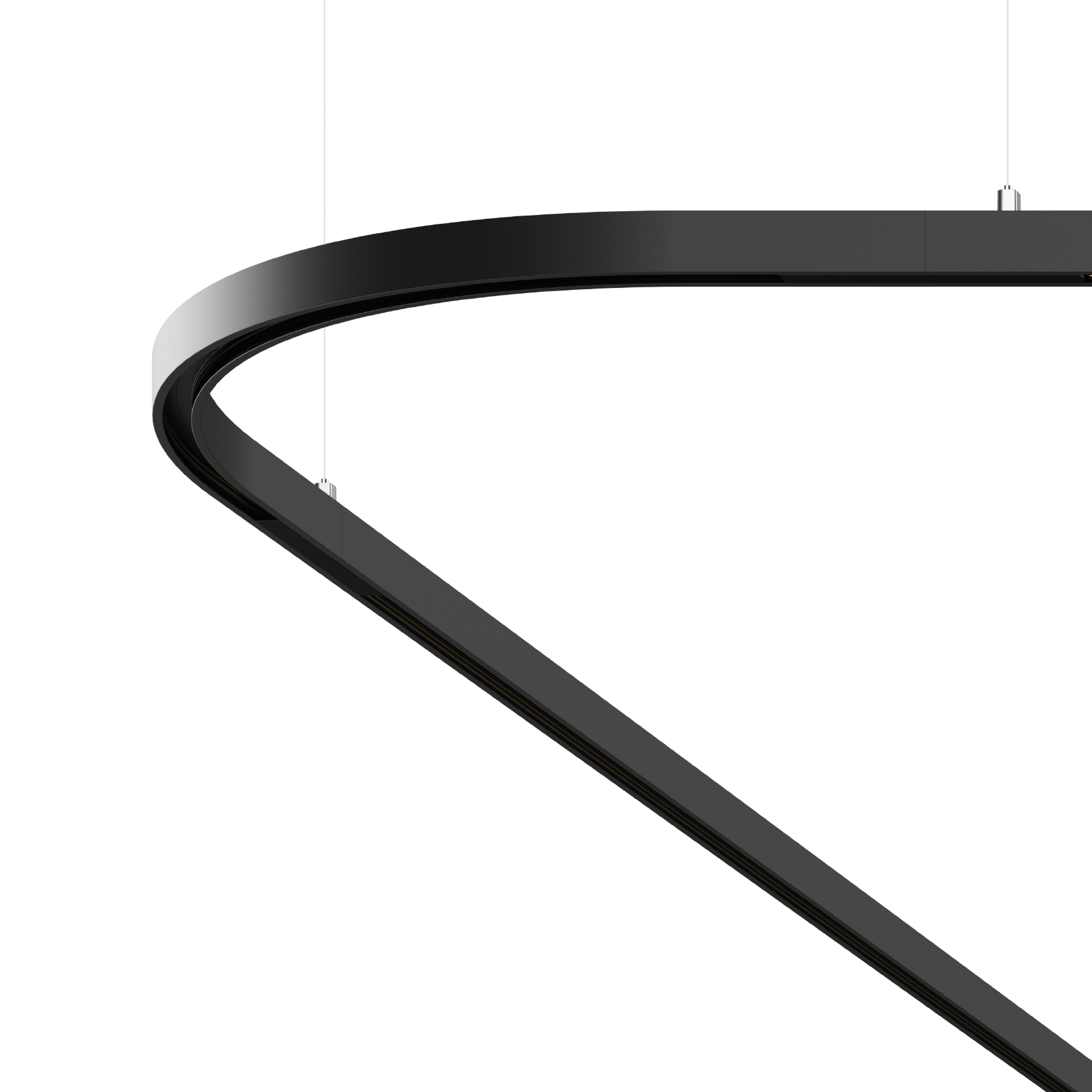

MOVE IT 10 track square curve

suspended

030-1331038

Quickinfo

DALI-2
IP20 / SK3 / 48 V

Farbe

Datenblatt

Allgemein

  • Decke
  • Schiene abgehängt
  • Tiefschwarz
  • RAL 9005 1
  • IP20

Elektrisch

  • DALI-2
  • 48 V
  • SK3

Abmessungen

  • Breite 19 mm
  • Höhe 24 mm
  • Mittellinienradius 300 mm
  • Segment 90°
  • 0.33 kg
1 RAL Code

Niedriges Aluminiumstrangpressprofil mit 24 mm Höhe und 10 mm Fugenbreite; kantige Ausführung; CURVE Element 90°; für abgehängte Montage (1500mm Seilabhängung als Zubehör); werkzeuglose Höhenverstellung; Oberfläche Tiefschwarz eloxiert; mit beidseitig integriertem Stromschienenprofil für Abnahme von Versorgungsspannung und DALI-2 Signal; Spannungsversorgung und DALI-2 Signal für beide Stromschienen mit nur einer Einspeisung durch PASS THROUGH-Verbinder (als Zubehör); Lichteinsätze mittels Clipverschluss werkzeuglos einsetz- und verschiebbar; Schutzart IP20; SK3; 48 V; Zubehör wird separat angeführt;

Produktdaten & Ausschreibungsunterlagen

Gesamtdownload

Datenblätter

Gesamtdownload

Planungsdateien & Beleuchtungsdaten

Gesamtdownload
Gesamtdownload
mainDrawing

Zubehör

Konverter

Artikelnummer
Leistung
Spannung / Frequenz
Schutzklasse
Ausgangsspannung
POWER SUPPLY EXTERNAL
002-62133
60 W
min 47 Hz
max 63 Hz
SK21
48 V
POWER SUPPLY EXTERNAL
002-62135
150 W
min 50 Hz
max 60 Hz
SK21
48 V
POWER SUPPLY EXTERNAL
002-62139
250 W
min 50 Hz
max 60 Hz
SK21
48 V
DIN RAIL POWER SUPPLY PRO
005-6220110
240 W
min 50 Hz
max 60 Hz
SK21
DIN RAIL POWER SUPPLY PRO
005-6220210
480 W
min 50 Hz
max 60 Hz
SK21
DIN RAIL POWER SUPPLY
005-6520210
160 W
min 50 Hz
max 60 Hz
SK21
48 V

Montage

Artikelnummer
Farbe
Abmessungen
CANOPY square
005-2311717
Verkehrsweiß
RAL 9016
Länge 90 mm
Breite 90 mm
Höhe 22 mm
0,1 kg
CANOPY square
005-2311718
Tiefschwarz
RAL 9005
Länge 90 mm
Breite 90 mm
Höhe 22 mm
0,1 kg
CANOPY round
005-2600737
Verkehrsweiß
RAL 9016
Durchmesser 90 mm
Höhe 22 mm
0,08 kg
CANOPY round
005-2600738
Tiefschwarz
RAL 9005
Durchmesser 90 mm
Höhe 22 mm
0,08 kg
END CAPS
030-1320017
Verkehrsweiß
RAL 9016
Länge 19 mm
Breite 24 mm
Höhe 16 mm
0,01 kg
END CAPS
030-1320018
Tiefschwarz
RAL 9005
Länge 19 mm
Breite 24 mm
Höhe 16 mm
0,09 kg
L CONNECTOR
030-1335017
Verkehrsweiß
RAL 9016
Länge 21 mm
Breite 21 mm
0,02 kg
L CONNECTOR
030-1335018
Tiefschwarz
RAL 9005
Länge 21 mm
Breite 21 mm
0,1 kg
T CONNECTOR
030-1336017
Verkehrsweiß
RAL 9016
Länge 21 mm
Breite 23 mm
T CONNECTOR
030-1336018
Tiefschwarz
RAL 9005
Länge 21 mm
Breite 23 mm
0,1 kg
X CONNECTOR
030-1337017
Verkehrsweiß
RAL 9016
Länge 23 mm
Breite 23 mm
0,1 kg
X CONNECTOR
030-1337018
Tiefschwarz
RAL 9005
Länge 23 mm
Breite 23 mm
0,1 kg
POLE MOUNTING SET
030-1341017
Verkehrsweiß
RAL 9016
1,15 kg
POLE MOUNTING SET
030-1341018
Tiefschwarz
RAL 9005
0,1 kg
POLE MOUNTING SET
030-1342017
Verkehrsweiß
RAL 9016
0,33 kg
POLE MOUNTING SET
030-1342018
Tiefschwarz
RAL 9005
0,3 kg
MOUNTING SET ceiling
030-1343017
Verkehrsweiß
RAL 9016
MOUNTING SET ceiling
030-1343018
Tiefschwarz
RAL 9005
0,1 kg
LINEAR CONNECTOR
030-2300018
Länge 50 mm
Breite 16 mm
Höhe 13 mm
0,02 kg
LEVEL CONNECTOR
030-2351118
Tiefschwarz
RAL 9005
Länge 141 mm
Breite 11 mm
Höhe 27 mm
0,02 kg
3-in-1 mounting tool
030-2611000
Länge 96 mm
Breite 11 mm
0,04 kg

Optisch

Artikelnummer
Farbe
Typ
Abmessungen
BLIND COVER
030-1003017
Verkehrsweiß
RAL 9016
Länge 1.100 mm
Breite 12 mm
Höhe 10 mm
0,06 kg
BLIND COVER
030-1003018
Tiefschwarz
RAL 9005
Länge 1.100 mm
Breite 12 mm
Höhe 10 mm
0,05 kg
BLIND COVER
030-1005017
Verkehrsweiß
RAL 9016
Länge 2.100 mm
Breite 12 mm
Höhe 10 mm
0,12 kg
BLIND COVER
030-1005018
Tiefschwarz
RAL 9005
Länge 2.100 mm
Breite 12 mm
Höhe 10 mm
0,15 kg
BLIND COVER
030-1007017
Verkehrsweiß
RAL 9016
Länge 3.100 mm
Breite 12 mm
Höhe 10 mm
0,08 kg
BLIND COVER
030-1007018
Tiefschwarz
RAL 9005
Länge 3.100 mm
Breite 12 mm
Höhe 10 mm
0,38 kg
BLIND COVER
E83600....7
Verkehrsweiß
RAL 9016
Custom Zuschnitt
Breite 12 mm
Höhe 10 mm
BLIND COVER
E83600....8
Tiefschwarz
RAL 9005
Custom Zuschnitt
Breite 12 mm
Höhe 10 mm

Elektrische Komponenten

Artikelnummer
Farbe
Typ
Abmessungen
LINEAR CONNECTOR
030-2101138
Tiefschwarz
RAL 9005
elektrisch
Länge 120 mm
Breite 10 mm
0,2 kg
L CONNECTOR
030-2111138
Tiefschwarz
RAL 9005
elektrisch
Länge 85 mm
Breite 10 mm
Höhe 85 mm
0,02 kg
T CONNECTOR
030-2121138
Tiefschwarz
RAL 9005
elektrisch
Länge 160 mm
Breite 10 mm
Höhe 75 mm
0,02 kg
X CONNECTOR
030-2131138
Tiefschwarz
RAL 9005
elektrisch
Länge 160 mm
Breite 10 mm
Höhe 160 mm
0,05 kg
FLEX CONNECTOR
030-2141138
Tiefschwarz
RAL 9005
elektrisch
Länge 304 mm
Breite 10 mm
0,03 kg
LEVEL CONNECTOR
030-2151138
Tiefschwarz
RAL 9005
elektrisch
Länge 141 mm
Breite 11 mm
Höhe 27 mm
0,3 kg
CONNECTOR CEILING TO WALL
030-2161138
Tiefschwarz
RAL 9005
elektrisch
Länge 84 mm
Breite 10 mm
0,02 kg
PASS THROUGH CONNECTOR
030-2171138
Tiefschwarz
RAL 9005
elektrisch | 1 Paar
Länge 85 mm
Breite 21 mm
0,05 kg
LINEAR CONNECTOR
030-2301038
mechanisch & elektrisch
Länge 140 mm
Breite 16 mm
Höhe 13 mm
0,04 kg
WIRELESS TO DALI-2 CONTROL DEVICE
030-2531030
Länge 150 mm
Breite 11 mm
Höhe 23 mm
0,02 kg
DALI-2 SELV DEVICE
050-2061130
Steuereinheit
Länge 212 mm
Breite 37 mm
Höhe 26 mm
0,1 kg

Abhängungen

Artikelnummer
Farbe
Abmessungen
Kabellänge
CABLE SUSPENSION LINEAR CONNECTOR
030-2210014
Chrom
0,05 kg
Array
CABLE SUSPENSION LINEAR CONNECTOR
030-2210017
Weiß
RAL 9016
0,06 kg
Array
CABLE SUSPENSION LINEAR CONNECTOR
030-2210018
Tiefschwarz
RAL 9005
0,05 kg
Array
CABLE SUSPENSION LINEAR CONNECTOR ELECTRICAL
030-2220014
Chrom
0,06 kg
Array
CABLE SUSPENSION LINEAR CONNECTOR ELECTRICAL
030-2220017
Weiß
RAL 9016
0,07 kg
Array
CABLE SUSPENSION LINEAR CONNECTOR ELECTRICAL
030-2220018
Tiefschwarz
RAL 9005
0,08 kg
Array
CABLE SUSPENSION
030-2230014
Chrom
0,04 kg
Array
CABLE SUSPENSION
030-2230017
Weiß
RAL 9016
0,5 kg
Array
CABLE SUSPENSION
030-2230018
Tiefschwarz
RAL 9005
0,04 kg
Array

Einspeisung

Artikelnummer
Farbe
Abmessungen
INTERNAL POWER FEEDER
030-2525038
Tiefschwarz
RAL 9005
Länge 115 mm
Breite 11 mm
Höhe 10 mm
0,15 kg
