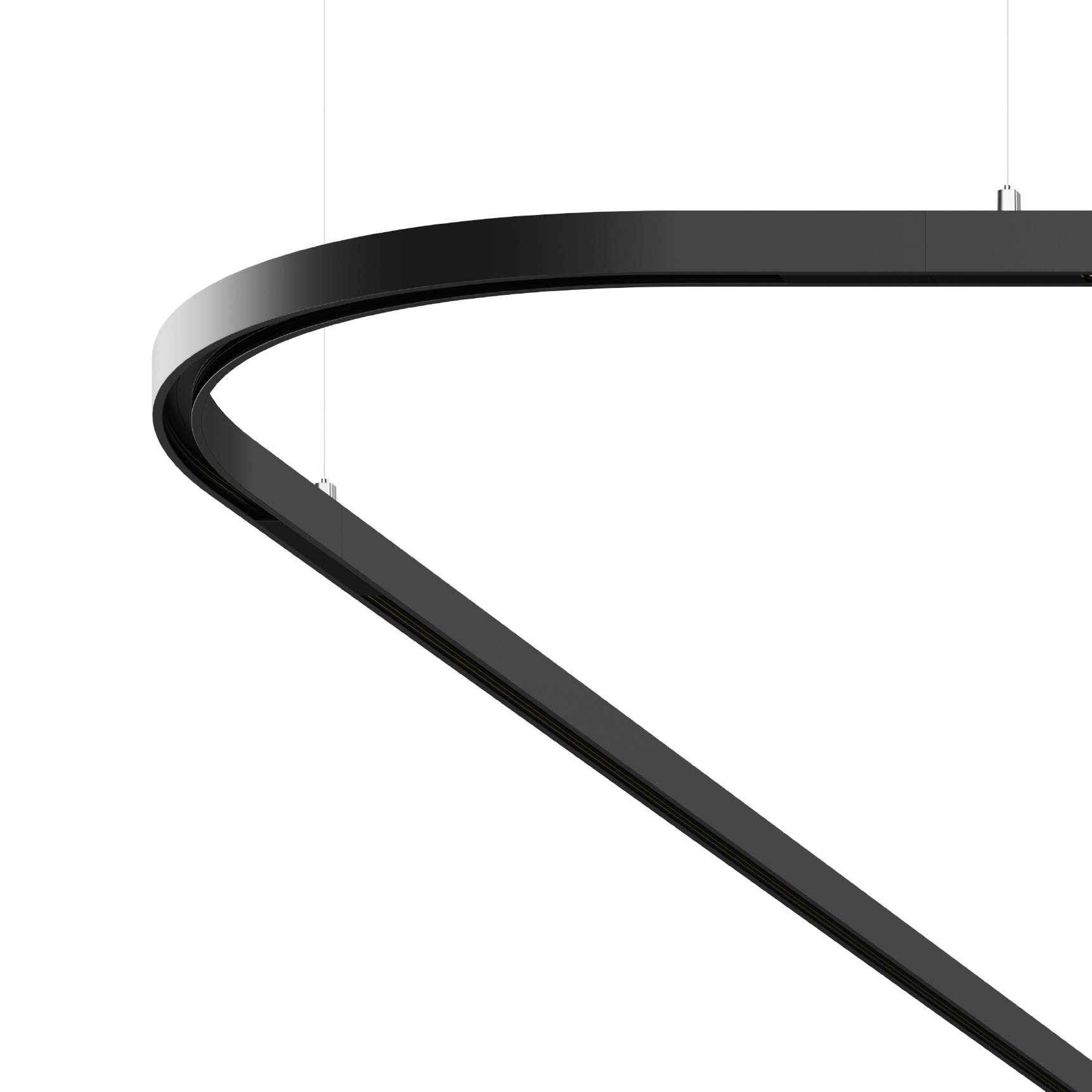

MOVE IT 10 track square curve
suspended
030-1331038
Infos rapides
DALI-2IP20 / CP3 / 48 V
Couleur
Général
- Plafond
- Rail Suspendu
- noir profond
- RAL 9005 1
- IP20
Electrique
- DALI-2
- 48 V
- CP3
Physique
- largeur 19 mm
- hauteur 24 mm
- rayon de l'axe central 300 mm
- segment 90°
- 0.33 kg
1 Code RAL
Profil extrudé en aluminium plat avec 24 mm de hauteur et 10 mm de largeur de joint ; modèle polygonal ; élément CURVE 90° ; pour montage suspendu (câble de suspension 1500 mm comme accessoire) ; réglage en hauteur sans outil ; surface noir profond anodisé ; avec profilé de rail d’alimentation intégré des deux côtés pour la tension d'alimentation et le signal DALI-2 ; alimentation et signal DALI-2 pour les deux rails avec arrivée unique grâce à des connecteurs de PASS THROUGH (comme accessoire) ; les inserts lumineux peuvent être installés et déplacés sans outils, grâce à un système de fixation par clip ; indice de protection IP20 ; CP3 ; 48 V ; accessoires présentés séparément ;
Accessoires
Convertisseur
numéro d'article
puissance
tension / fréquence
classe de protection
tension constante
Montage
numéro d'article
coloris
dimensions
CANOPY square
005-2311717
blanc signalisation
RAL 9016
longueur 90 mm
largeur 90 mm
hauteur 22 mm
0,1 kg
END CAPS
030-1320017
blanc signalisation
RAL 9016
longueur 19 mm
largeur 24 mm
hauteur 16 mm
0,01 kg
LEVEL CONNECTOR
030-2351118
noir profond
RAL 9005
longueur 141 mm
largeur 11 mm
hauteur 27 mm
0,02 kg
Optique
numéro d'article
coloris
type
dimensions
BLIND COVER
030-1003017
blanc signalisation
RAL 9016
longueur 1 100 mm
largeur 12 mm
hauteur 10 mm
0,06 kg
BLIND COVER
030-1005017
blanc signalisation
RAL 9016
longueur 2 100 mm
largeur 12 mm
hauteur 10 mm
0,12 kg
BLIND COVER
030-1007017
blanc signalisation
RAL 9016
longueur 3 100 mm
largeur 12 mm
hauteur 10 mm
0,08 kg
Composants électriques
numéro d'article
coloris
type
dimensions
L CONNECTOR
030-2111138
noir profond
RAL 9005
électrique
longueur 85 mm
largeur 10 mm
hauteur 85 mm
0,02 kg
T CONNECTOR
030-2121138
noir profond
RAL 9005
électrique
longueur 160 mm
largeur 10 mm
hauteur 75 mm
0,02 kg
X CONNECTOR
030-2131138
noir profond
RAL 9005
électrique
longueur 160 mm
largeur 10 mm
hauteur 160 mm
0,05 kg
LEVEL CONNECTOR
030-2151138
noir profond
RAL 9005
électrique
longueur 141 mm
largeur 11 mm
hauteur 27 mm
0,3 kg
CONNECTOR CEILING TO WALL
030-2161138
noir profond
RAL 9005
électrique
longueur 84 mm
largeur 10 mm
0,02 kg
PASS THROUGH CONNECTOR
030-2171138
noir profond
RAL 9005
électrique | 1 paire
longueur 85 mm
largeur 21 mm
0,05 kg
LINEAR CONNECTOR
030-2301038
mécanique et électrique
longueur 140 mm
largeur 16 mm
hauteur 13 mm
0,04 kg
Suspensions
numéro d'article
coloris
dimensions
longueur du câble
Alimentation
numéro d'article
coloris
dimensions
INTERNAL POWER FEEDER
030-2525038
noir profond
RAL 9005
longueur 115 mm
largeur 11 mm
hauteur 10 mm
0,15 kg
