MOVE IT 10 track square direct suspended
MOVE IT 10 track square curve direct suspended
MOVE IT 10 track round suspended / pole
MOVE IT 10 track round curve suspended
MOVE IT 10 track square direct suspended
MOVE IT 10 track square curve direct suspended
MOVE IT 10 track round suspended / pole
MOVE IT 10 track round curve suspended

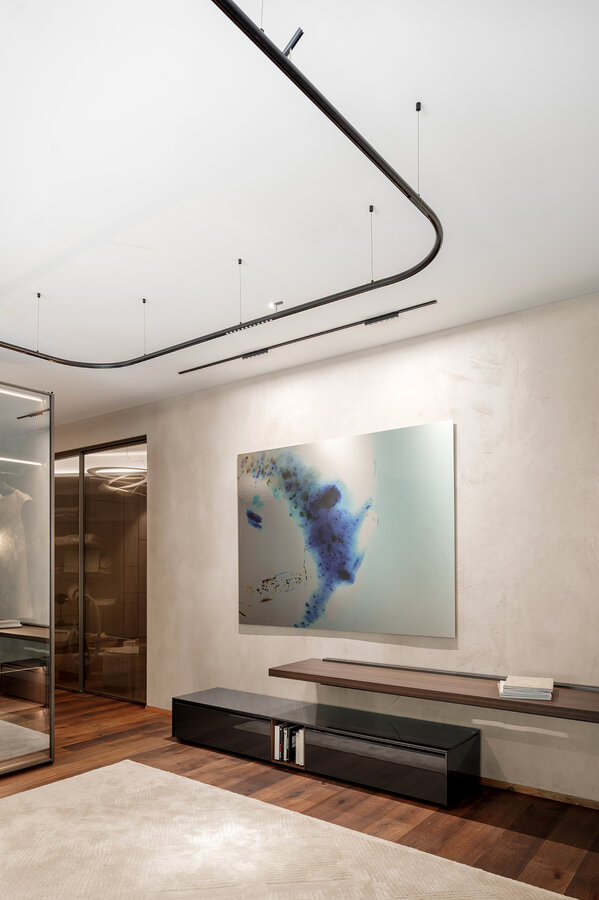

Showroom Gartner Interiors
Visualisation Retail
Visualisation Retail
Visualisation Retail

MOVE IT 10 square / round

suspended system

Infos rapides

DALI-2
IP20 / CP3 / 48 V

Couleur

    • Couleur intérieure

    • Produits et codes
    Découvrir la gamme

    Dessin simple

    Données sur les produits et documents de spécification

    Téléchargement global
    Téléchargement global
    • 3DS
    • DWG - 3D
    • Revit BIM data

    Description

    Profilé bas extrudé en aluminium avec largeur de joint de 10 mm ; forme angulaire (24 mm de haut) ou tubulaire (26 mm de haut) au choix ; pour montage suspendu (suspension par câble, réglage en hauteur sans outil, câble d'alimentation noir inclus) ; avec profilé de rail d’alimentation intégré des deux côtés pour la tension d'alimentation et le signal DALI-2 ; alimentation et signal DALI-2 pour les deux rails avec arrivée unique grâce à des connecteurs de type PASS THROUGH ; conçu pour système d’éclairage continu ; configuration de système flexible grâce à des connecteurs en L, T ou X ou au moyen de connecteurs LEVEL ; surface anodisé ou thermolaquée ; montage flexible et sans outil des inserts grâce à la fixation par clip

    coupe sur mesure sur le chantier

    System components

    Click to see components

    MOVE IT 10 square / round suspended system

    DALI-2
    IP20 / CP3 / 48 V
    Aller au produit
    LINEAR CONNECTOR

    MOVE IT 10 CONNECTOR ELECTRICAL

    mécanique et électrique, électrique
    CANOPY

    MOVE IT SYSTEM CANOPY

    CABLE SUSPENSION

    MOVE IT 10 SUSPENSION

    Produits et codes

    Filtre

    Couleur

    • Couleur intérieure

    • MOVE IT 10 track round curve suspended

    MOVE IT 10 track round curve suspended

    MOVE IT 10 track round curve suspended

    Statut
    Numéro(s) article(s)
    Type
    Dimming
    blanc, centerline radius 300 mm
    DALI-2
    blanc, centerline radius 500 mm
    DALI-2
    MOVE IT 10 track round curve suspended

    MOVE IT 10 track round curve suspended

    MOVE IT 10 track round curve suspended

    Statut
    Numéro(s) article(s)
    Type
    Dimming
    noir profond, centerline radius 300 mm
    DALI-2
    noir profond, centerline radius 500 mm
    DALI-2
    MOVE IT 10 track round suspended / pole

    MOVE IT 10 track round suspended / pole

    MOVE IT 10 track round suspended / pole

    Statut
    Numéro(s) article(s)
    Type
    Dimming
    blanc, length 1 100 mm
    DALI-2
    blanc, length 2 100 mm
    DALI-2
    blanc, length 3 100 mm
    DALI-2
    MOVE IT 10 track round suspended / pole

    MOVE IT 10 track round suspended / pole

    MOVE IT 10 track round suspended / pole

    Statut
    Numéro(s) article(s)
    Type
    Dimming
    noir profond, length 1 100 mm
    DALI-2
    noir profond, length 2 100 mm
    DALI-2
    noir profond, length 3 100 mm
    DALI-2
    MOVE IT 10 track square curve direct suspended

    MOVE IT 10 track square curve suspended

    MOVE IT 10 track square curve suspended

    Statut
    Numéro(s) article(s)
    Type
    Dimming
    blanc, centerline radius 300 mm
    DALI-2
    blanc, centerline radius 500 mm
    DALI-2
    MOVE IT 10 track square curve direct suspended

    MOVE IT 10 track square curve suspended

    MOVE IT 10 track square curve suspended

    Statut
    Numéro(s) article(s)
    Type
    Dimming
    noir profond, centerline radius 300 mm
    DALI-2
    noir profond, centerline radius 500 mm
    DALI-2
    MOVE IT 10 track square direct suspended

    MOVE IT 10 track square suspended / pole

    MOVE IT 10 track square suspended / pole

    Statut
    Numéro(s) article(s)
    Type
    Dimming
    blanc, length 1 100 mm
    DALI-2
    blanc, length 2 100 mm
    DALI-2
    blanc, length 3 100 mm
    DALI-2
    MOVE IT 10 track square direct suspended

    MOVE IT 10 track square suspended / pole

    MOVE IT 10 track square suspended / pole

    Statut
    Numéro(s) article(s)
    Type
    Dimming
    noir profond, length 1 100 mm
    DALI-2
    noir profond, length 2 100 mm
    DALI-2
    noir profond, length 3 100 mm
    DALI-2

    Accessoires

    Convertisseur

    numéro d'article
    puissance
    tension / fréquence
    classe de protection
    tension constante
    POWER SUPPLY EXTERNAL
    002-62133
    60 W
    min 47 Hz
    max 63 Hz
    CP21
    48 V
    POWER SUPPLY EXTERNAL
    002-62135
    150 W
    min 50 Hz
    max 60 Hz
    CP21
    48 V
    POWER SUPPLY EXTERNAL
    002-62139
    250 W
    min 50 Hz
    max 60 Hz
    CP21
    48 V
    DIN RAIL POWER SUPPLY PRO
    005-6220110
    240 W
    min 50 Hz
    max 60 Hz
    CP21
    DIN RAIL POWER SUPPLY PRO
    005-6220210
    480 W
    min 50 Hz
    max 60 Hz
    CP21
    DIN RAIL POWER SUPPLY
    005-6520210
    160 W
    min 50 Hz
    max 60 Hz
    CP21
    48 V

    Montage

    numéro d'article
    coloris
    dimensions
    CANOPY square
    005-2311717
    blanc signalisation
    RAL 9016
    longueur 90 mm
    largeur 90 mm
    hauteur 22 mm
    0,1 kg
    CANOPY square
    005-2311718
    noir profond
    RAL 9005
    longueur 90 mm
    largeur 90 mm
    hauteur 22 mm
    0,1 kg
    CANOPY round
    005-2600737
    blanc signalisation
    RAL 9016
    diamètre 90 mm
    hauteur 22 mm
    0,08 kg
    CANOPY round
    005-2600738
    noir profond
    RAL 9005
    diamètre 90 mm
    hauteur 22 mm
    0,08 kg
    END CAPS
    030-1320017
    blanc signalisation
    RAL 9016
    longueur 19 mm
    largeur 24 mm
    hauteur 16 mm
    0,01 kg
    END CAPS
    030-1320018
    noir profond
    RAL 9005
    longueur 19 mm
    largeur 24 mm
    hauteur 16 mm
    0,09 kg
    L CONNECTOR
    030-1335017
    blanc signalisation
    RAL 9016
    longueur 21 mm
    largeur 21 mm
    0,02 kg
    L CONNECTOR
    030-1335018
    noir profond
    RAL 9005
    longueur 21 mm
    largeur 21 mm
    0,1 kg
    T CONNECTOR
    030-1336017
    blanc signalisation
    RAL 9016
    longueur 21 mm
    largeur 23 mm
    T CONNECTOR
    030-1336018
    noir profond
    RAL 9005
    longueur 21 mm
    largeur 23 mm
    0,1 kg
    X CONNECTOR
    030-1337017
    blanc signalisation
    RAL 9016
    longueur 23 mm
    largeur 23 mm
    0,1 kg
    X CONNECTOR
    030-1337018
    noir profond
    RAL 9005
    longueur 23 mm
    largeur 23 mm
    0,1 kg
    POLE MOUNTING SET
    030-1341017
    blanc signalisation
    RAL 9016
    1,15 kg
    POLE MOUNTING SET
    030-1341018
    noir profond
    RAL 9005
    0,1 kg
    POLE MOUNTING SET
    030-1342017
    blanc signalisation
    RAL 9016
    0,33 kg
    POLE MOUNTING SET
    030-1342018
    noir profond
    RAL 9005
    0,3 kg
    MOUNTING SET ceiling
    030-1343017
    blanc signalisation
    RAL 9016
    MOUNTING SET ceiling
    030-1343018
    noir profond
    RAL 9005
    0,1 kg
    END CAPS
    030-1420017
    blanc signalisation
    RAL 9016
    longueur 29 mm
    largeur 26 mm
    hauteur 10 mm
    0,01 kg
    END CAPS
    030-1420018
    noir profond
    RAL 9005
    longueur 29 mm
    largeur 26 mm
    hauteur 10 mm
    0,01 kg
    L CONNECTOR
    030-1435017
    blanc signalisation
    RAL 9016
    longueur 31 mm
    largeur 31 mm
    0,2 kg
    L CONNECTOR
    030-1435018
    noir profond
    RAL 9005
    longueur 31 mm
    largeur 31 mm
    0,1 kg
    T CONNECTOR
    030-1436017
    blanc signalisation
    RAL 9016
    longueur 31 mm
    largeur 33 mm
    0,2 kg
    T CONNECTOR
    030-1436018
    noir profond
    RAL 9005
    longueur 31 mm
    largeur 33 mm
    0,05 kg
    X CONNECTOR
    030-1437017
    blanc signalisation
    RAL 9016
    longueur 33 mm
    largeur 33 mm
    0,2 kg
    X CONNECTOR
    030-1437018
    noir profond
    RAL 9005
    longueur 33 mm
    largeur 33 mm
    POLE MOUNTING SET
    030-1441017
    blanc signalisation
    RAL 9016
    0,2 kg
    POLE MOUNTING SET
    030-1441018
    noir profond
    RAL 9005
    0,04 kg
    POLE MOUNTING SET
    030-1442017
    blanc signalisation
    RAL 9016
    0,44 kg
    POLE MOUNTING SET
    030-1442018
    noir profond
    RAL 9005
    0,4 kg
    MOUNTING SET ceiling
    030-1443017
    blanc signalisation
    RAL 9016
    MOUNTING SET ceiling
    030-1443018
    noir profond
    RAL 9005
    0,1 kg
    LINEAR CONNECTOR
    030-2300018
    longueur 50 mm
    largeur 16 mm
    hauteur 13 mm
    0,02 kg
    LEVEL CONNECTOR
    030-2351118
    noir profond
    RAL 9005
    longueur 141 mm
    largeur 11 mm
    hauteur 27 mm
    0,02 kg
    3-in-1 mounting tool
    030-2611000
    longueur 96 mm
    largeur 11 mm
    0,04 kg

    Optique

    numéro d'article
    coloris
    type
    dimensions
    BLIND COVER
    030-1003017
    blanc signalisation
    RAL 9016
    longueur 1 100 mm
    largeur 12 mm
    hauteur 10 mm
    0,06 kg
    BLIND COVER
    030-1003018
    noir profond
    RAL 9005
    longueur 1 100 mm
    largeur 12 mm
    hauteur 10 mm
    0,05 kg
    BLIND COVER
    030-1005017
    blanc signalisation
    RAL 9016
    longueur 2 100 mm
    largeur 12 mm
    hauteur 10 mm
    0,12 kg
    BLIND COVER
    030-1005018
    noir profond
    RAL 9005
    longueur 2 100 mm
    largeur 12 mm
    hauteur 10 mm
    0,15 kg
    BLIND COVER
    030-1007017
    blanc signalisation
    RAL 9016
    longueur 3 100 mm
    largeur 12 mm
    hauteur 10 mm
    0,08 kg
    BLIND COVER
    030-1007018
    noir profond
    RAL 9005
    longueur 3 100 mm
    largeur 12 mm
    hauteur 10 mm
    0,38 kg
    BLIND COVER
    E83600....7
    blanc signalisation
    RAL 9016
    Custom Cut
    largeur 12 mm
    hauteur 10 mm
    BLIND COVER
    E83600....8
    noir profond
    RAL 9005
    Custom Cut
    largeur 12 mm
    hauteur 10 mm

    Composants électriques

    numéro d'article
    coloris
    type
    dimensions
    LINEAR CONNECTOR
    030-2101138
    noir profond
    RAL 9005
    électrique
    longueur 120 mm
    largeur 10 mm
    0,2 kg
    L CONNECTOR
    030-2111138
    noir profond
    RAL 9005
    électrique
    longueur 85 mm
    largeur 10 mm
    hauteur 85 mm
    0,02 kg
    T CONNECTOR
    030-2121138
    noir profond
    RAL 9005
    électrique
    longueur 160 mm
    largeur 10 mm
    hauteur 75 mm
    0,02 kg
    X CONNECTOR
    030-2131138
    noir profond
    RAL 9005
    électrique
    longueur 160 mm
    largeur 10 mm
    hauteur 160 mm
    0,05 kg
    FLEX CONNECTOR
    030-2141138
    noir profond
    RAL 9005
    électrique
    longueur 304 mm
    largeur 10 mm
    0,03 kg
    LEVEL CONNECTOR
    030-2151138
    noir profond
    RAL 9005
    électrique
    longueur 141 mm
    largeur 11 mm
    hauteur 27 mm
    0,3 kg
    CONNECTOR CEILING TO WALL
    030-2161138
    noir profond
    RAL 9005
    électrique
    longueur 84 mm
    largeur 10 mm
    0,02 kg
    PASS THROUGH CONNECTOR
    030-2171138
    noir profond
    RAL 9005
    électrique | 1 paire
    longueur 85 mm
    largeur 21 mm
    0,05 kg
    LINEAR CONNECTOR
    030-2301038
    mécanique et électrique
    longueur 140 mm
    largeur 16 mm
    hauteur 13 mm
    0,04 kg
    WIRELESS TO DALI-2 CONTROL DEVICE
    030-2531030
    longueur 150 mm
    largeur 11 mm
    hauteur 23 mm
    0,02 kg
    DALI-2 SELV DEVICE
    050-2061130
    unité de contrôle
    longueur 212 mm
    largeur 37 mm
    hauteur 26 mm
    0,1 kg

    Suspensions

    numéro d'article
    coloris
    dimensions
    longueur du câble
    CABLE SUSPENSION LINEAR CONNECTOR
    030-2210014
    chrome
    0,05 kg
    Array
    CABLE SUSPENSION LINEAR CONNECTOR
    030-2210017
    blanc
    RAL 9016
    0,06 kg
    Array
    CABLE SUSPENSION LINEAR CONNECTOR
    030-2210018
    noir profond
    RAL 9005
    0,05 kg
    Array
    CABLE SUSPENSION LINEAR CONNECTOR ELECTRICAL
    030-2220014
    chrome
    0,06 kg
    Array
    CABLE SUSPENSION LINEAR CONNECTOR ELECTRICAL
    030-2220017
    blanc
    RAL 9016
    0,07 kg
    Array
    CABLE SUSPENSION LINEAR CONNECTOR ELECTRICAL
    030-2220018
    noir profond
    RAL 9005
    0,08 kg
    Array
    CABLE SUSPENSION
    030-2230014
    chrome
    0,04 kg
    Array
    CABLE SUSPENSION
    030-2230017
    blanc
    RAL 9016
    0,5 kg
    Array
    CABLE SUSPENSION
    030-2230018
    noir profond
    RAL 9005
    0,04 kg
    Array

    Alimentation

    numéro d'article
    coloris
    dimensions
    INTERNAL POWER FEEDER
    030-2525038
    noir profond
    RAL 9005
    longueur 115 mm
    largeur 11 mm
    hauteur 10 mm
    0,15 kg
    INTERNAL POWER FEEDER
    030-2525138
    noir profond
    RAL 9005
    longueur 115 mm
    largeur 11 mm
    hauteur 10 mm
    0,38 kg

    Produits du système

    TILA

    adjustable MOVE IT 10
    Nouvelle version

    TARO

    MOVE IT 10

    NOBA

    adjustable MOVE IT 10
