MOVE IT 10 track square direct suspended
MOVE IT 10 track square curve direct suspended
MOVE IT 10 track round suspended / pole
MOVE IT 10 track round curve suspended
MOVE IT 10 track square direct suspended
MOVE IT 10 track square curve direct suspended
MOVE IT 10 track round suspended / pole
MOVE IT 10 track round curve suspended
Showroom Gartner Interiors
Showroom Gartner Interiors
Showroom Gartner Interiors

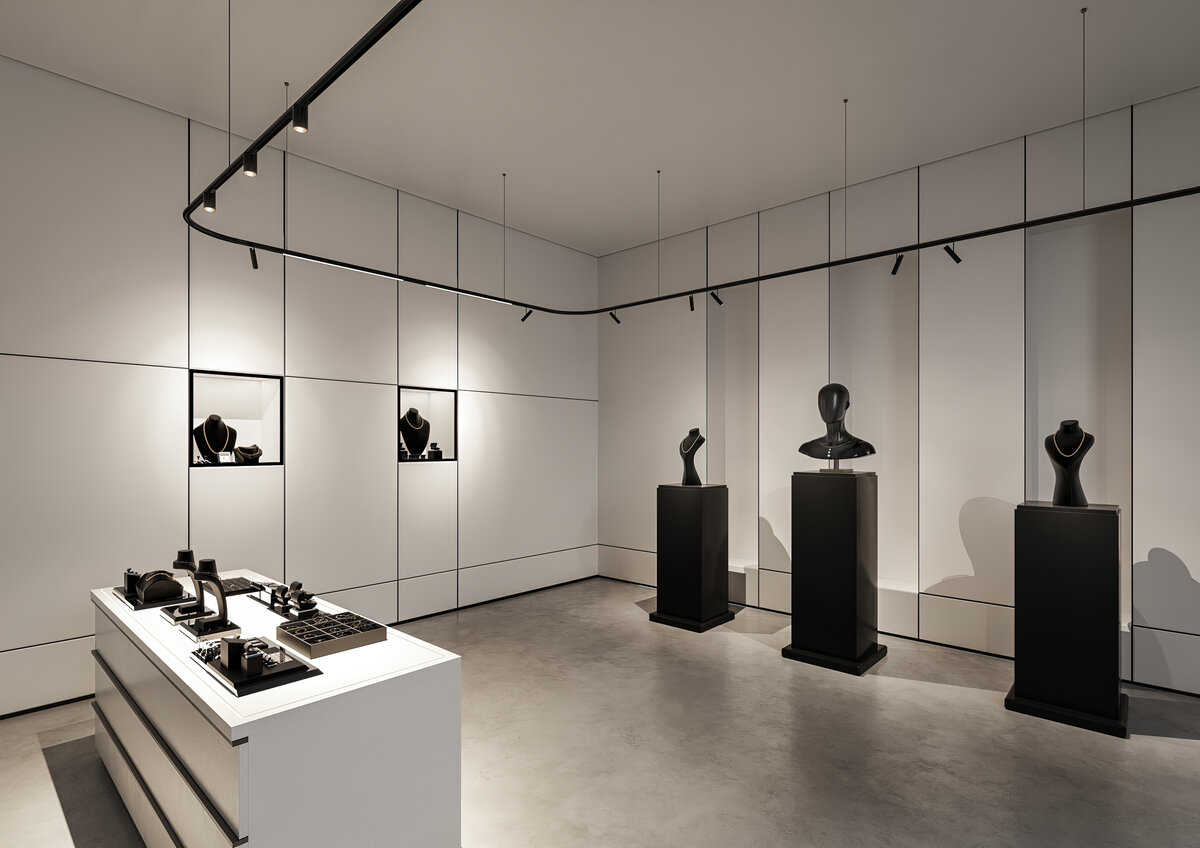

Visualisation Retail
Private Residence Styria

MOVE IT 10 square / round

suspended system

Quickinfo

DALI-2
IP20 / SK3 / 48 V

Farbe

    • Innenfarbe

    • Produkte und Artikelnummern
    Familienübersicht

    Skizze

    Produktdaten & Ausschreibungsunterlagen

    Gesamtdownload
    Gesamtdownload
    • 3DS
    • DWG - 3D
    • Revit BIM Daten

    Beschreibung

    Niedriges Aluminiumstrangpressprofil mit 10 mm Fugenbreite; wahlweise kantige (24 mm Höhe) bzw. tubulare (26 mm Höhe) Bauform; für abgehängte Montage (Seilabhängung, werkzeuglose Höhenverstellung, inkl. schwarzer Einspeiseleitung); mit beidseitig integriertem Stromschienenprofil für Abnahme von Versorgungsspannung und DALI-2 Signal; Spannungsversorgung und DALI-2 Signal für beide Stromschienen mit nur einer Einspeisung durch PASS THROUGH-Verbinder; ausgelegt für durchgehende Lichtsysteme; flexibler Systemaufbau durch L-, T- oder X-Verbinder bzw. mittels LEVEL-Verbinder; Oberfläche eloxiert bzw. pulverbeschichtet; flexible und werkzeuglose Montage der Einsätze durch Clipverschluss

    Zuschnitt vor Ort

    Produkte und Artikelnummern

    Filter

    Farbe

    • Innenfarbe

    • MOVE IT 10 track round curve suspended

    MOVE IT 10 track round curve suspended

    MOVE IT 10 track round curve suspended

    Status
    Artikelnummer(n)
    Typ
    Dimming
    Verkehrsweiß, Mittellinienradius 300 mm
    DALI-2
    Verkehrsweiß, Mittellinienradius 500 mm
    DALI-2
    MOVE IT 10 track round curve suspended

    MOVE IT 10 track round curve suspended

    MOVE IT 10 track round curve suspended

    Status
    Artikelnummer(n)
    Typ
    Dimming
    Tiefschwarz, Mittellinienradius 300 mm
    DALI-2
    Tiefschwarz, Mittellinienradius 500 mm
    DALI-2
    MOVE IT 10 track round suspended / pole

    MOVE IT 10 track round suspended / pole

    MOVE IT 10 track round suspended / pole

    Status
    Artikelnummer(n)
    Typ
    Dimming
    Verkehrsweiß, Länge 1.100 mm
    DALI-2
    Verkehrsweiß, Länge 2.100 mm
    DALI-2
    Verkehrsweiß, Länge 3.100 mm
    DALI-2
    MOVE IT 10 track round suspended / pole

    MOVE IT 10 track round suspended / pole

    MOVE IT 10 track round suspended / pole

    Status
    Artikelnummer(n)
    Typ
    Dimming
    Tiefschwarz, Länge 1.100 mm
    DALI-2
    Tiefschwarz, Länge 2.100 mm
    DALI-2
    Tiefschwarz, Länge 3.100 mm
    DALI-2
    MOVE IT 10 track square curve direct suspended

    MOVE IT 10 track square curve suspended

    MOVE IT 10 track square curve suspended

    Status
    Artikelnummer(n)
    Typ
    Dimming
    Verkehrsweiß, Mittellinienradius 300 mm
    DALI-2
    Verkehrsweiß, Mittellinienradius 500 mm
    DALI-2
    MOVE IT 10 track square curve direct suspended

    MOVE IT 10 track square curve suspended

    MOVE IT 10 track square curve suspended

    Status
    Artikelnummer(n)
    Typ
    Dimming
    Tiefschwarz, Mittellinienradius 300 mm
    DALI-2
    Tiefschwarz, Mittellinienradius 500 mm
    DALI-2
    MOVE IT 10 track square direct suspended

    MOVE IT 10 track square suspended / pole

    MOVE IT 10 track square suspended / pole

    Status
    Artikelnummer(n)
    Typ
    Dimming
    Verkehrsweiß, Länge 1.100 mm
    DALI-2
    Verkehrsweiß, Länge 2.100 mm
    DALI-2
    Verkehrsweiß, Länge 3.100 mm
    DALI-2
    MOVE IT 10 track square direct suspended

    MOVE IT 10 track square suspended / pole

    MOVE IT 10 track square suspended / pole

    Status
    Artikelnummer(n)
    Typ
    Dimming
    Tiefschwarz, Länge 1.100 mm
    DALI-2
    Tiefschwarz, Länge 2.100 mm
    DALI-2
    Tiefschwarz, Länge 3.100 mm
    DALI-2

    System Produkte

    TILA

    adjustable MOVE IT 10

    TARO

    MOVE IT 10

    NOBA

    adjustable MOVE IT 10

    Zubehör

    Konverter

    Artikelnummer
    Leistung
    Spannung / Frequenz
    Schutzklasse
    Ausgangsspannung
    POWER SUPPLY external
    002-62133
    60 W
    min 47 Hz
    max 63 Hz
    PC2
    48 V
    POWER SUPPLY external
    002-62135
    150 W
    min 50 Hz
    max 60 Hz
    PC2
    48 V
    POWER SUPPLY external
    002-62139
    250 W
    min 50 Hz
    max 60 Hz
    PC2
    48 V
    DIN RAIL POWER SUPPLY PRO
    005-6220110
    240 W
    min 50 Hz
    max 60 Hz
    PC2
    DIN RAIL POWER SUPPLY PRO
    005-6220210
    480 W
    min 50 Hz
    max 60 Hz
    PC2
    DIN RAIL POWER SUPPLY BASIC
    005-6520210
    160 W
    min 50 Hz
    max 60 Hz
    PC2
    48 V

    Elektrische Komponenten

    Artikelnummer
    Typ
    Abmessungen
    Farbe
    CANOPY square
    005-2311717
    Länge 90 mm
    Breite 90 mm
    Höhe 22 mm
    0,1 kg
    Verkehrsweiß
    RAL 9016
    CANOPY square
    005-2311718
    Länge 90 mm
    Breite 90 mm
    Höhe 22 mm
    0,1 kg
    Tiefschwarz
    RAL 9005
    CANOPY round
    005-2600737
    Durchmesser 90 mm
    Höhe 22 mm
    0,08 kg
    Verkehrsweiß
    RAL 9016
    CANOPY round
    005-2600738
    Durchmesser 90 mm
    Höhe 22 mm
    0,08 kg
    Tiefschwarz
    RAL 9005
    DIN RAIL DALI-2 SELV DEVICE
    005-6620030
    Länge 107 mm
    Breite 37 mm
    Höhe 58 mm
    WIRELESS TO DALI-2 CONTROL DEVICE
    030-2531030
    Länge 150 mm
    Breite 11 mm
    Höhe 23 mm
    0,02 kg
    DALI-2 SELV DEVICE
    050-2061130
    Steuereinheit
    Länge 212 mm
    Breite 37 mm
    Höhe 26 mm
    0,1 kg

    Optisch

    Artikelnummer
    Farbe
    Abmessungen
    BLIND COVER
    030-1003017
    Verkehrsweiß
    RAL 9016
    Länge 1.100 mm
    Breite 12 mm
    Höhe 10 mm
    0,06 kg
    BLIND COVER
    030-1003018
    Tiefschwarz
    RAL 9005
    Länge 1.100 mm
    Breite 12 mm
    Höhe 10 mm
    0,05 kg
    BLIND COVER
    030-1005017
    Verkehrsweiß
    RAL 9016
    Länge 2.100 mm
    Breite 12 mm
    Höhe 10 mm
    0,12 kg
    BLIND COVER
    030-1005018
    Tiefschwarz
    RAL 9005
    Länge 2.100 mm
    Breite 12 mm
    Höhe 10 mm
    0,15 kg
    BLIND COVER
    030-1007017
    Verkehrsweiß
    RAL 9016
    Länge 3.100 mm
    Breite 12 mm
    Höhe 10 mm
    0,08 kg
    BLIND COVER
    030-1007018
    Tiefschwarz
    RAL 9005
    Länge 3.100 mm
    Breite 12 mm
    Höhe 10 mm
    0,38 kg
    BLIND COVER
    E83600....7
    Verkehrsweiß
    RAL 9016
    custom cut
    Breite 12 mm
    Höhe 10 mm
    BLIND COVER
    E83600....8
    Tiefschwarz
    RAL 9005
    custom cut
    Breite 12 mm
    Höhe 10 mm

    Montage

    Artikelnummer
    Farbe
    Abmessungen
    Kabellänge
    Typ
    END CAPS
    030-1320017
    Verkehrsweiß
    RAL 9016
    Länge 19 mm
    Breite 24 mm
    Höhe 16 mm
    0,01 kg
    1 Paar
    END CAPS
    030-1320018
    Tiefschwarz
    RAL 9005
    Länge 19 mm
    Breite 24 mm
    Höhe 16 mm
    0,09 kg
    1 Paar
    L CONNECTOR
    030-1335017
    Verkehrsweiß
    RAL 9016
    Länge 21 mm
    Breite 21 mm
    0,02 kg
    mechanisch
    L CONNECTOR
    030-1335018
    Tiefschwarz
    RAL 9005
    Länge 21 mm
    Breite 21 mm
    0,1 kg
    mechanisch
    T CONNECTOR
    030-1336017
    Verkehrsweiß
    RAL 9016
    Länge 21 mm
    Breite 23 mm
    mechanisch
    T CONNECTOR
    030-1336018
    Tiefschwarz
    RAL 9005
    Länge 21 mm
    Breite 23 mm
    0,1 kg
    mechanisch
    X CONNECTOR
    030-1337017
    Verkehrsweiß
    RAL 9016
    Länge 23 mm
    Breite 23 mm
    0,1 kg
    mechanisch
    X CONNECTOR
    030-1337018
    Tiefschwarz
    RAL 9005
    Länge 23 mm
    Breite 23 mm
    0,1 kg
    mechanisch
    POLE MOUNTING SET
    030-1341017
    Verkehrsweiß
    RAL 9016
    1,15 kg
    1 Paar | Boden zu Decke oder Wand zu Wand
    POLE MOUNTING SET
    030-1341018
    Tiefschwarz
    RAL 9005
    0,1 kg
    1 Paar | Boden zu Decke oder Wand zu Wand
    POLE MOUNTING SET
    030-1342017
    Verkehrsweiß
    RAL 9016
    0,33 kg
    Wandhalterung 400 mm inklusive Endkappe | Boden zu Wand
    POLE MOUNTING SET
    030-1342018
    Tiefschwarz
    RAL 9005
    0,3 kg
    Wandhalterung 400 mm inklusive Endkappe | Boden zu Wand
    MOUNTING SET ceiling
    030-1343017
    Verkehrsweiß
    RAL 9016
    inklusive Endkappe
    MOUNTING SET ceiling
    030-1343018
    Tiefschwarz
    RAL 9005
    0,1 kg
    inklusive Endkappe
    END CAPS
    030-1420017
    Verkehrsweiß
    RAL 9016
    Länge 29 mm
    Breite 26 mm
    Höhe 10 mm
    0,01 kg
    1 Paar
    END CAPS
    030-1420018
    Tiefschwarz
    RAL 9005
    Länge 29 mm
    Breite 26 mm
    Höhe 10 mm
    0,01 kg
    1 Paar
    L CONNECTOR
    030-1435017
    Verkehrsweiß
    RAL 9016
    Länge 31 mm
    Breite 31 mm
    0,2 kg
    mechanisch
    L CONNECTOR
    030-1435018
    Tiefschwarz
    RAL 9005
    Länge 31 mm
    Breite 31 mm
    0,1 kg
    mechanisch
    T CONNECTOR
    030-1436017
    Verkehrsweiß
    RAL 9016
    Länge 31 mm
    Breite 33 mm
    0,2 kg
    mechanisch
    T CONNECTOR
    030-1436018
    Tiefschwarz
    RAL 9005
    Länge 31 mm
    Breite 33 mm
    0,05 kg
    mechanisch
    X CONNECTOR
    030-1437017
    Verkehrsweiß
    RAL 9016
    Länge 33 mm
    Breite 33 mm
    0,2 kg
    mechanisch
    X CONNECTOR
    030-1437018
    Tiefschwarz
    RAL 9005
    Länge 33 mm
    Breite 33 mm
    mechanisch
    POLE MOUNTING SET
    030-1441017
    Verkehrsweiß
    RAL 9016
    0,2 kg
    1 Paar | Boden zu Decke oder Wand zu Wand
    POLE MOUNTING SET
    030-1441018
    Tiefschwarz
    RAL 9005
    0,04 kg
    1 Paar | Boden zu Decke oder Wand zu Wand
    POLE MOUNTING SET
    030-1442017
    Verkehrsweiß
    RAL 9016
    0,44 kg
    Wandhalterung 400 mm inklusive Endkappe | Boden zu Wand
    POLE MOUNTING SET
    030-1442018
    Tiefschwarz
    RAL 9005
    0,26 kg
    Wandhalterung 400 mm inklusive Endkappe | Boden zu Wand
    MOUNTING SET ceiling
    030-1443017
    Verkehrsweiß
    RAL 9016
    inklusive Endkappe
    MOUNTING SET ceiling
    030-1443018
    Tiefschwarz
    RAL 9005
    0,1 kg
    inklusive Endkappe
    CABLE SUSPENSION LINEAR CONNECTOR
    030-2210014
    Chrom
    0,05 kg
    CABLE SUSPENSION LINEAR CONNECTOR
    030-2210017
    Verkehrsweiß
    RAL 9016
    0,06 kg
    CABLE SUSPENSION LINEAR CONNECTOR
    030-2210018
    Tiefschwarz
    RAL 9005
    0,05 kg
    CABLE SUSPENSION LINEAR CONNECTOR electrical
    030-2220014
    Chrom
    0,06 kg
    CABLE SUSPENSION LINEAR CONNECTOR electrical
    030-2220017
    Verkehrsweiß
    RAL 9016
    0,07 kg
    CABLE SUSPENSION LINEAR CONNECTOR electrical
    030-2220018
    Tiefschwarz
    RAL 9005
    0,08 kg
    CABLE SUSPENSION
    030-2230014
    Chrom
    0,04 kg
    CABLE SUSPENSION
    030-2230017
    Verkehrsweiß
    RAL 9016
    0,5 kg
    CABLE SUSPENSION
    030-2230018
    Tiefschwarz
    RAL 9005
    0,04 kg
    LINEAR CONNECTOR
    030-2300018
    Länge 50 mm
    Breite 16 mm
    Höhe 13 mm
    0,02 kg
    mechanisch
    LEVEL CONNECTOR
    030-2351118
    Tiefschwarz
    RAL 9005
    Länge 141 mm
    Breite 11 mm
    Höhe 27 mm
    0,02 kg
    mechanisch

    Elektrische Montage

    Artikelnummer
    Farbe
    Typ
    Abmessungen
    LINEAR CONNECTOR
    030-2101138
    Tiefschwarz
    RAL 9005
    elektrisch
    Länge 120 mm
    Breite 10 mm
    0,2 kg
    L CONNECTOR
    030-2111138
    Tiefschwarz
    RAL 9005
    elektrisch
    Länge 85 mm
    Breite 10 mm
    Höhe 85 mm
    0,02 kg
    T CONNECTOR
    030-2121138
    Tiefschwarz
    RAL 9005
    elektrisch
    Länge 160 mm
    Breite 10 mm
    Höhe 75 mm
    0,02 kg
    X CONNECTOR
    030-2131138
    Tiefschwarz
    RAL 9005
    elektrisch
    Länge 160 mm
    Breite 10 mm
    Höhe 160 mm
    0,05 kg
    FLEX CONNECTOR
    030-2141138
    Tiefschwarz
    RAL 9005
    elektrisch
    Länge 304 mm
    Breite 10 mm
    0,03 kg
    LEVEL CONNECTOR
    030-2151138
    Tiefschwarz
    RAL 9005
    elektrisch
    Länge 141 mm
    Breite 11 mm
    Höhe 27 mm
    0,3 kg
    CONNECTOR ceiling to wall
    030-2161138
    Tiefschwarz
    RAL 9005
    elektrisch
    Länge 84 mm
    Breite 10 mm
    0,02 kg
    PASS THROUGH CONNECTOR
    030-2171138
    Tiefschwarz
    RAL 9005
    elektrisch | 1 Paar
    Länge 85 mm
    Breite 21 mm
    0,05 kg
    LINEAR CONNECTOR
    030-2301038
    mechanisch & elektrisch
    Länge 140 mm
    Breite 16 mm
    Höhe 13 mm
    0,04 kg

    Einspeisung

    Artikelnummer
    Farbe
    Abmessungen
    Länge des Einspeisekabels
    INTERNAL POWER FEEDER
    030-2525038
    Tiefschwarz
    RAL 9005
    Länge 115 mm
    Breite 11 mm
    Höhe 10 mm
    0,15 kg
    2.000 mm
    INTERNAL POWER FEEDER
    030-2525138
    Tiefschwarz
    RAL 9005
    Länge 115 mm
    Breite 11 mm
    Höhe 10 mm
    0,38 kg
    5.000 mm

    accessory.category.mounting tools

    Artikelnummer
    Abmessungen
    3-in-1 mounting tool
    030-2611000
    Länge 96 mm
    Breite 11 mm
    0,04 kg
