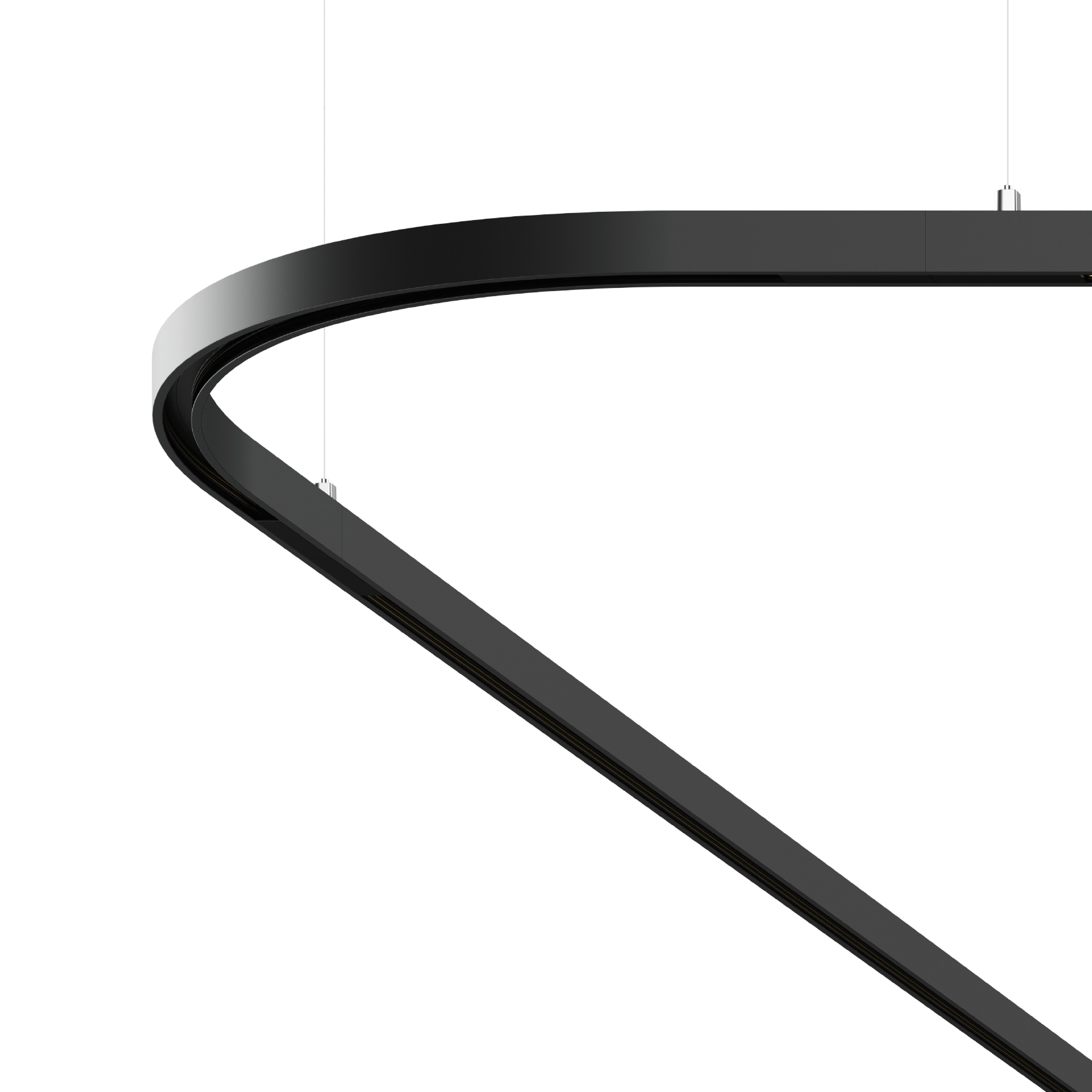

MOVE IT 10 track square curve

suspended

030-1331038

Información rápida

DALI-2
IP20 / CP3 / 48 V

Color

Ficha técnica

General

  • Techo
  • Barra Suspendida
  • negro intenso
  • RAL 9005 1
  • IP20

Eléctrico

  • DALI-2
  • 48 V
  • CP3

Físico

  • ancho 19 mm
  • altura 24 mm
  • radio de la línea central 300 mm
  • segmento 90°
  • 0.33 kg
1 Código RAL

Perfil de aluminio extrusionado plano con una altura de 24 mm y con ancho de junta de 10 mm; versión angular; elemento CURVE 90°; para montaje suspendido (cable de 1500 mm como accesorio); altura regulable sin herramientas; superficie negro intenso anodizada; con perfil de carril electrificado incorporado en ambos lados para la toma de suministro eléctrico y señal DALI-2; suministro eléctrico y señal DALI-2 para ambos carriles electrificados con una sola toma de alimentación mediante conector PASS THROUGH (como accesorio); elementos de luz insertables y desplazables con un cierre de clip; grado de protección IP20; CP3; 48 V; el accesorio se menciona por separado;

Datos de productos y documentos de licitación

Descargar todo

Fichas técnicas

Descargar todo

Archivos de planificación y datos de iluminación

Descargar todo
Descargar todo
mainDrawing

Accesorios

Convertidor

número de artículo
potencia
tensión / frecuencia
clase de protección
tensión constante
POWER SUPPLY EXTERNAL
002-62133
60 W
min 47 Hz
max 63 Hz
CP21
48 V
POWER SUPPLY EXTERNAL
002-62135
150 W
min 50 Hz
max 60 Hz
CP21
48 V
POWER SUPPLY EXTERNAL
002-62139
250 W
min 50 Hz
max 60 Hz
CP21
48 V
DIN RAIL POWER SUPPLY PRO
005-6220110
240 W
min 50 Hz
max 60 Hz
CP21
DIN RAIL POWER SUPPLY PRO
005-6220210
480 W
min 50 Hz
max 60 Hz
CP21
DIN RAIL POWER SUPPLY
005-6520210
160 W
min 50 Hz
max 60 Hz
CP21
48 V

Montaje

número de artículo
color
dimensiones
CANOPY square
005-2311717
blanco tráfico
RAL 9016
longitud 90 mm
ancho 90 mm
altura 22 mm
0,1 kg
CANOPY square
005-2311718
negro intenso
RAL 9005
longitud 90 mm
ancho 90 mm
altura 22 mm
0,1 kg
CANOPY round
005-2600737
blanco tráfico
RAL 9016
diámetro 90 mm
altura 22 mm
0,08 kg
CANOPY round
005-2600738
negro intenso
RAL 9005
diámetro 90 mm
altura 22 mm
0,08 kg
END CAPS
030-1320017
blanco tráfico
RAL 9016
longitud 19 mm
ancho 24 mm
altura 16 mm
0,01 kg
END CAPS
030-1320018
negro intenso
RAL 9005
longitud 19 mm
ancho 24 mm
altura 16 mm
0,09 kg
L CONNECTOR
030-1335017
blanco tráfico
RAL 9016
longitud 21 mm
ancho 21 mm
0,02 kg
L CONNECTOR
030-1335018
negro intenso
RAL 9005
longitud 21 mm
ancho 21 mm
0,1 kg
T CONNECTOR
030-1336017
blanco tráfico
RAL 9016
longitud 21 mm
ancho 23 mm
T CONNECTOR
030-1336018
negro intenso
RAL 9005
longitud 21 mm
ancho 23 mm
0,1 kg
X CONNECTOR
030-1337017
blanco tráfico
RAL 9016
longitud 23 mm
ancho 23 mm
0,1 kg
X CONNECTOR
030-1337018
negro intenso
RAL 9005
longitud 23 mm
ancho 23 mm
0,1 kg
POLE MOUNTING SET
030-1341017
blanco tráfico
RAL 9016
1,15 kg
POLE MOUNTING SET
030-1341018
negro intenso
RAL 9005
0,1 kg
POLE MOUNTING SET
030-1342017
blanco tráfico
RAL 9016
0,33 kg
POLE MOUNTING SET
030-1342018
negro intenso
RAL 9005
0,3 kg
MOUNTING SET ceiling
030-1343017
blanco tráfico
RAL 9016
MOUNTING SET ceiling
030-1343018
negro intenso
RAL 9005
0,1 kg
LINEAR CONNECTOR
030-2300018
longitud 50 mm
ancho 16 mm
altura 13 mm
0,02 kg
LEVEL CONNECTOR
030-2351118
negro intenso
RAL 9005
longitud 141 mm
ancho 11 mm
altura 27 mm
0,02 kg
3-in-1 mounting tool
030-2611000
longitud 96 mm
ancho 11 mm
0,04 kg

Óptico

número de artículo
color
tipo
dimensiones
BLIND COVER
030-1003017
blanco tráfico
RAL 9016
longitud 1.100 mm
ancho 12 mm
altura 10 mm
0,06 kg
BLIND COVER
030-1003018
negro intenso
RAL 9005
longitud 1.100 mm
ancho 12 mm
altura 10 mm
0,05 kg
BLIND COVER
030-1005017
blanco tráfico
RAL 9016
longitud 2.100 mm
ancho 12 mm
altura 10 mm
0,12 kg
BLIND COVER
030-1005018
negro intenso
RAL 9005
longitud 2.100 mm
ancho 12 mm
altura 10 mm
0,15 kg
BLIND COVER
030-1007017
blanco tráfico
RAL 9016
longitud 3.100 mm
ancho 12 mm
altura 10 mm
0,08 kg
BLIND COVER
030-1007018
negro intenso
RAL 9005
longitud 3.100 mm
ancho 12 mm
altura 10 mm
0,38 kg
BLIND COVER
E83600....7
blanco tráfico
RAL 9016
custom cut
ancho 12 mm
altura 10 mm
BLIND COVER
E83600....8
negro intenso
RAL 9005
custom cut
ancho 12 mm
altura 10 mm

Componentes eléctricos

número de artículo
color
tipo
dimensiones
LINEAR CONNECTOR
030-2101138
negro intenso
RAL 9005
eléctrico
longitud 120 mm
ancho 10 mm
0,2 kg
L CONNECTOR
030-2111138
negro intenso
RAL 9005
eléctrico
longitud 85 mm
ancho 10 mm
altura 85 mm
0,02 kg
T CONNECTOR
030-2121138
negro intenso
RAL 9005
eléctrico
longitud 160 mm
ancho 10 mm
altura 75 mm
0,02 kg
X CONNECTOR
030-2131138
negro intenso
RAL 9005
eléctrico
longitud 160 mm
ancho 10 mm
altura 160 mm
0,05 kg
FLEX CONNECTOR
030-2141138
negro intenso
RAL 9005
eléctrico
longitud 304 mm
ancho 10 mm
0,03 kg
LEVEL CONNECTOR
030-2151138
negro intenso
RAL 9005
eléctrico
longitud 141 mm
ancho 11 mm
altura 27 mm
0,3 kg
CONNECTOR CEILING TO WALL
030-2161138
negro intenso
RAL 9005
eléctrico
longitud 84 mm
ancho 10 mm
0,02 kg
PASS THROUGH CONNECTOR
030-2171138
negro intenso
RAL 9005
eléctrico | 1 par
longitud 85 mm
ancho 21 mm
0,05 kg
LINEAR CONNECTOR
030-2301038
mecánico y eléctrico
longitud 140 mm
ancho 16 mm
altura 13 mm
0,04 kg
WIRELESS TO DALI-2 CONTROL DEVICE
030-2531030
longitud 150 mm
ancho 11 mm
altura 23 mm
0,02 kg
DALI-2 SELV DEVICE
050-2061130
unidad de control
longitud 212 mm
ancho 37 mm
altura 26 mm
0,1 kg

Suspensiones

número de artículo
color
dimensiones
longitud de cable
CABLE SUSPENSION LINEAR CONNECTOR
030-2210014
cromo
0,05 kg
Array
CABLE SUSPENSION LINEAR CONNECTOR
030-2210017
blanco
RAL 9016
0,06 kg
Array
CABLE SUSPENSION LINEAR CONNECTOR
030-2210018
negro intenso
RAL 9005
0,05 kg
Array
CABLE SUSPENSION LINEAR CONNECTOR ELECTRICAL
030-2220014
cromo
0,06 kg
Array
CABLE SUSPENSION LINEAR CONNECTOR ELECTRICAL
030-2220017
blanco
RAL 9016
0,07 kg
Array
CABLE SUSPENSION LINEAR CONNECTOR ELECTRICAL
030-2220018
negro intenso
RAL 9005
0,08 kg
Array
CABLE SUSPENSION
030-2230014
cromo
0,04 kg
Array
CABLE SUSPENSION
030-2230017
blanco
RAL 9016
0,5 kg
Array
CABLE SUSPENSION
030-2230018
negro intenso
RAL 9005
0,04 kg
Array

Alimentador

número de artículo
color
dimensiones
INTERNAL POWER FEEDER
030-2525038
negro intenso
RAL 9005
longitud 115 mm
ancho 11 mm
altura 10 mm
0,15 kg
