VITA MED

Apparecchio d’illuminazione per degenze: funzionalità ed estetica piacevole

La qualità del soggiorno nelle strutture sanitarie contribuisce in modo significativo al processo di guarigione. Eppure le camere di degenza tradizionali si presentano spesso poco accoglienti data la presenza di macchinari e necessità mediche. Con l’obiettivo di creare un ambiente più confortevole, lo studio di design zweithaler ha collaborato con XAL e MEDGAS-Technik sviluppando il sistema d’illuminazione VITA MED per letti di degenza.

Avete domande? Vi consigliamo volentieri.

Design e flessibilità

Gli elementi essenziali come il modulo d’illuminazione, il binario porta-apparecchiature e il canale di alimentazione sono integrati in un design compatto ed elegante che riesce a diffondere un’atmosfera piacevole dal retro della testata del letto. Si tratta di un sistema modulare, slanciato e flessibile, che i progettisti possono configurare nei modi più svariati. I singoli elementi, tutti di stile coordinato, si dispongono con flessibilità sul canale di alimentazione. L’apparecchio presenta un ingombro ridotto, quindi si fa notare poco e si integra armoniosamente nell’interior design. Gli inserti luminosi separati, plug-and-play, si puliscono facilmente e consentono interventi di manutenzione senza bisogno di utensili. Per un comodo funzionamento quotidiano nelle strutture sanitarie, l’apparecchio può essere controllato sia con gli interruttori tradizionali che con la pulsantiera del paziente.

Visualisation Patientroom

Flexible lighting for well-being

Scopra di più sul sistema di illuminazione modulare VITA MED. Nella nostra brochure, le mostriamo la flessibilità di questo sistema di illuminazione, nonché esempi di progettazione per la sua applicazione nelle strutture sanitarie.

Scarica l'opuscolo

Semplicità di montaggio e manutenzione

VITA MED è costruito con un sistema modulare facile da assemblare e adattabile in qualsiasi momento ad ogni nuova esigenza. La semplicità del meccanismo permette di fissare gli inserti luminosi nel rispettivo modulo in modo rapido e comodo e di estrarli per interventi di manutenzione. Anche il converter si trova direttamente sull’inserto luminoso e quindi ne agevola il montaggio. Ogni elemento è provvisto di due morsetti per il collegamento elettrico reciproco. Grazie a questa flessibilità si possono spostare nel modo preferito anche i letti, semplicemente aggiungendo o sostituendo inserti luminosi e carter.

Video di montaggio
VITA direct light inset;LIGHT INSET VITA DIRECT

VITA direct light inset

3000 K, 4000 K
CRI ≥ 90, CRI ≥ 97 / 3 SDCM
fino a ↓ 8,930 lm/↑ 8,930 lm
fino a 121 lm/W
L80 / 50000 h, L85 / 50000 h
DALI-2
Linear Prismatic
IP20
VITA indirect light inset;LIGHT INSET VITA INDIRECT

VITA indirect light inset

3000 K, 4000 K
CRI ≥ 90, CRI ≥ 97 / 3 SDCM
fino a ↓ 8,930 lm/↑ 8,930 lm
fino a 121 lm/W
L80 / 50000 h, L85 / 50000 h
DALI-2
Linear Prismatic
IP20
VITA indirect module wall system

VITA indirect module wall system

3000 K, 4000 K
CRI ≥ 90, CRI ≥ 97 / 3 SDCM
fino a ↓ 8,930 lm/↑ 8,930 lm
fino a 121 lm/W
L80 / 50000 h, L85 / 50000 h
DALI-2
Linear Prismatic
IP20
VITA standard rail wall system

VITA standard rail wall system

3000 K, 4000 K
CRI ≥ 90, CRI ≥ 97 / 3 SDCM
fino a ↓ 8,930 lm/↑ 8,930 lm
fino a 121 lm/W
L80 / 50000 h, L85 / 50000 h
DALI-2
Linear Prismatic
IP20
VITA direct/indirect module wall system

VITA direct/indirect module wall system

3000 K, 4000 K
CRI ≥ 90, CRI ≥ 97 / 3 SDCM
fino a ↓ 8,930 lm/↑ 8,930 lm
fino a 121 lm/W
L80 / 50000 h, L85 / 50000 h
DALI-2
Linear Prismatic
IP20
BLIND COVER

VITA BLIND COVER

custom cut, taglio su misura in cantiere
END CAPS

VITA END CAPS

1 paio | per canale di montaggio 50 mm, 1 paio | per canale di montaggio 55 mm, 1 paio | per canale di montaggio 75 mm, a sinistra per binario standard, a sinistra per modulo diretto/indiretto, a sinistra per modulo indiretto, destra per binario standard, destra per modulo diretto / indiretto, destra per modulo indiretto
LINEAR CONNECTOR SET

VITA CONNECTOR

per canale di montaggio, per il modulo D/I al I canale D, per il modulo D/I al I canale S, per modulo diretto/indiretto, per modulo indiretto

Parete frontale per il design dell’ambiente

Il sistema d’illuminazione VITA MED sa armonizzare perfettamente con qualsiasi concezione architettonica. Il merito è della parete frontale che aggiunge ulteriori opzioni di design decorativo per rendere ancora più accogliente la camera di degenza. A seconda del tipo di parete e dello spazio necessario, si sceglie il canale di alimentazione appropriato con relativi moduli da intonare allo stile dell’ambiente. La cover Small offre la possibilità di far sparire il canale di alimentazione dietro la parete frontale. Con la cover Medium il canale si chiude a filo con la parete frontale, mentre con la cover Big il canale si chiude a filo con il modulo per luce indiretta.

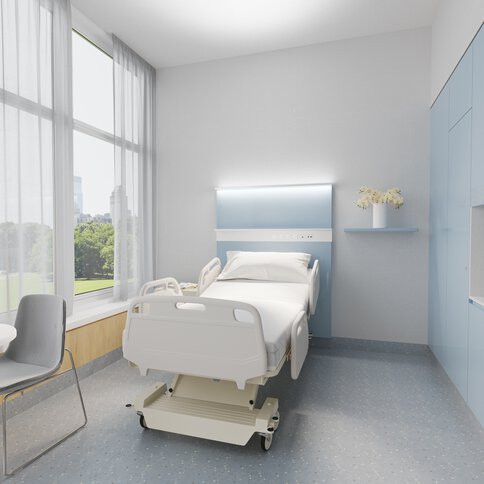

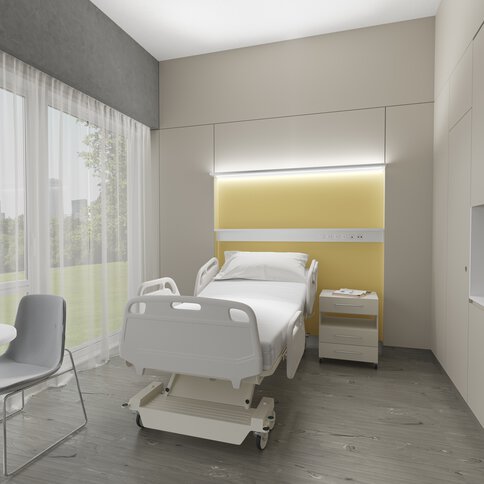

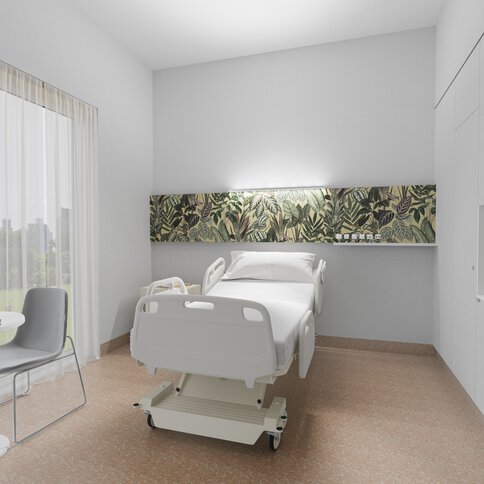

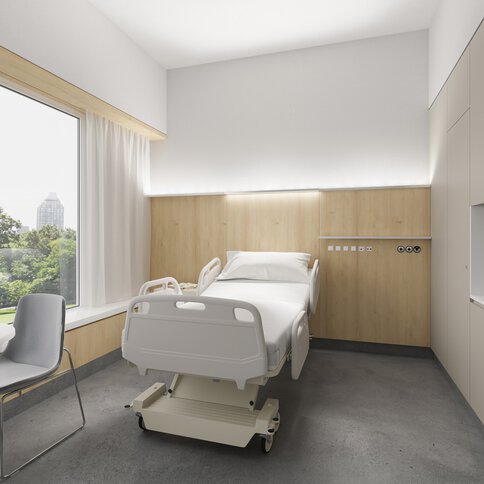

Visualisation Patientroom
Visualisation Patientroom
Visualisation Patientroom
Visualisation Patientroom

Norme & requisiti

I prodotti usati dal sistema VITA MED risultano conformi ai requisiti essenziali di prestazione del Regolamento (UE) 2017/745 del Parlamento europeo e del Consiglio del 5 aprile 2017 relativo ai dispositivi medici, in breve MDR. VITA MED è un’unità di alimentazione modulare per l’utilizzo in ambienti ad uso medico, prodotta rigorosamente con la tecnica più avanzata (EN ISO 11197:2019).

Gli inserti luminosi VITA MED possiedono tutti i requisiti rilevanti per l’illuminazione di camere di degenza. Raggiungono il valore modificato di 200 lx ed anche il valore di illuminamento minimo di 100 lux a livello del pavimento (cfr. EN 12464-1:2021). Per la luce di lettura e per quella di visite mediche semplici, viene rispettato l’illuminamento di 300 lx. I valori modificati di 750 lx possono essere raggiunti aggiungendo diversi inserti luminosi ad emissione indiretta. Tutti gli inserti luminosi rimangono al di sotto del valore limite di abbagliamento standardizzato UGR ≤ 19. In altre parole VITA MED assicura la luce migliore sia al personale assistente che ai pazienti.

Controllo automatico di scenari di luce

Nell’impiego di VITA MED si combinano componenti di luce diretta e indiretta per ottenere l’intensità luminosa che interessa. In opzione sono disponibili intuitivi comandi DALI con cui memorizzare fino a 16 scenari di luce: questi vengono poi attivati dal personale con un comodo touchpanel. Una possibile variante è combinare luce di lettura, luce per visite mediche e due scene integrative di luce indiretta. Sulla master unit opzionale è possibile assegnare fino a 8 pulsanti di commutazione o dimming e fino a 4 programmi di illuminazione dinamica. Un’altra possibilità è definire una curva di intensità indiretta automatica con l’aggiunta individuale della luce di lettura o di quella per visite mediche. Si possono impostare i tempi di durata del giorno allo scopo di creare un programma annuale di illuminazione possibilmente simile alla luce naturale. L’accensione e il dimming sono previsti per un massimo di 8 apparecchi aggiuntivi.

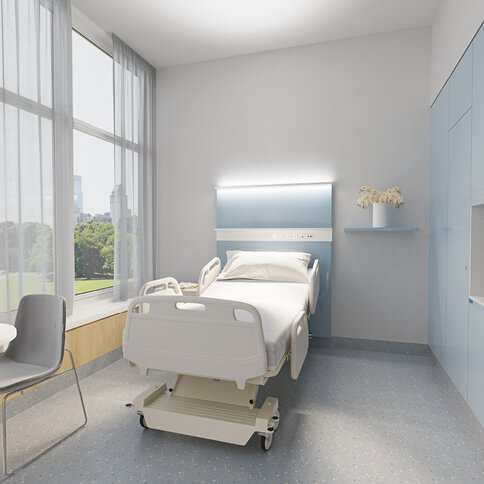

Lampada da visita (Indiretta 100% | Diretta 100%)
Lampada da visita (Indiretta 100% | Diretta 100%)

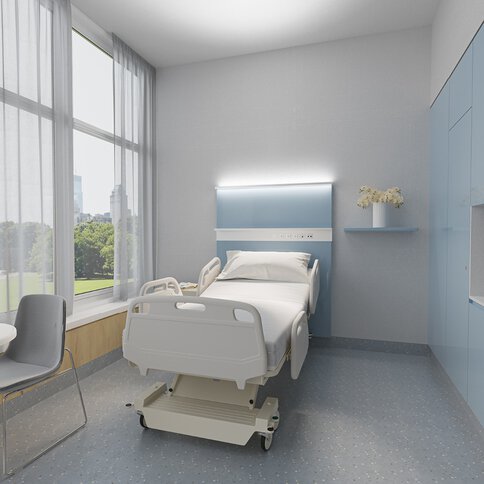

Luce d'ambiente generale e luce di lettura (indiretta 100 % | diretta 30 %)
Luce d'ambiente generale e luce di lettura (indiretta 100 % | diretta 30 %)

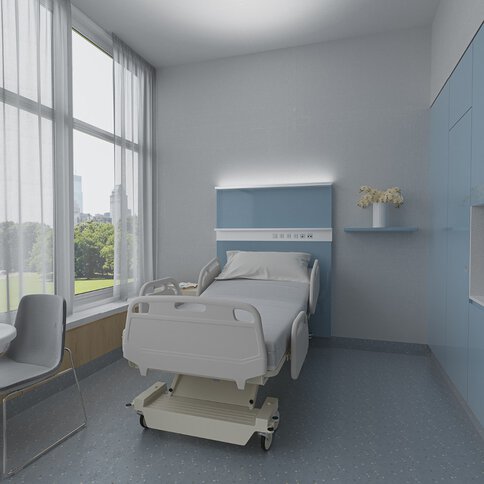

Illuminazione generale dell'ambiente (indiretta 50%)
Illuminazione generale dell'ambiente (indiretta 50%)

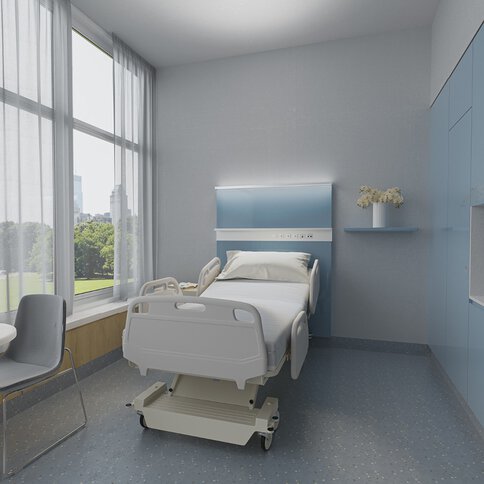

Illuminazione generale dell'ambiente (indiretta 30 % | diretta 5 %)
Illuminazione generale dell'ambiente (indiretta 30 % | diretta 5 %)

Esempi di pianificazione ospedaliera

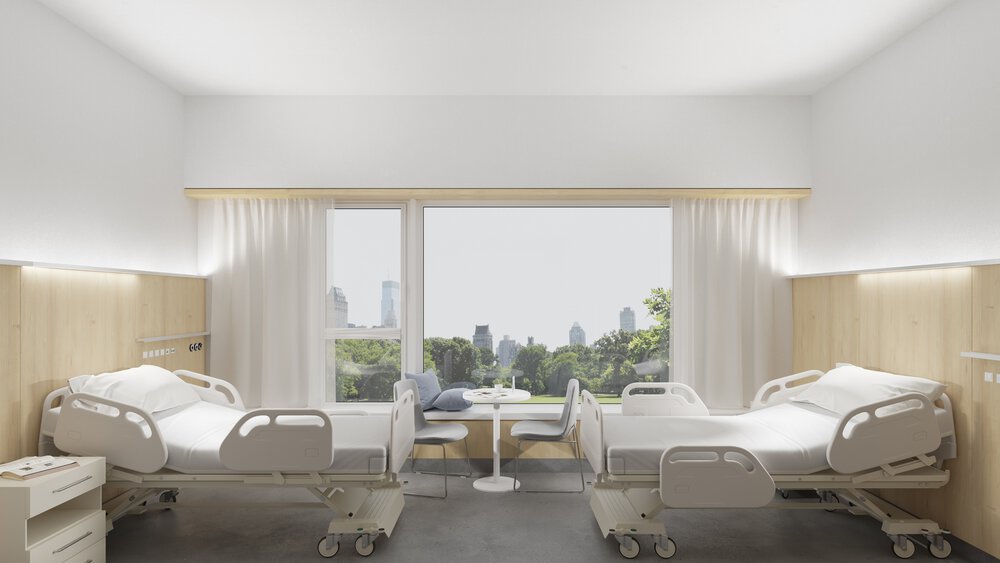

Lasciatevi ispirare dai progetti esemplifi cativi VITA MED per un design accogliente delle camere di degenza. La pianta vi propone una camera a due posti dove i letti sono leggermente sfalsati sulle pareti di fondo opposte.

Scarica esempi di pianificazione

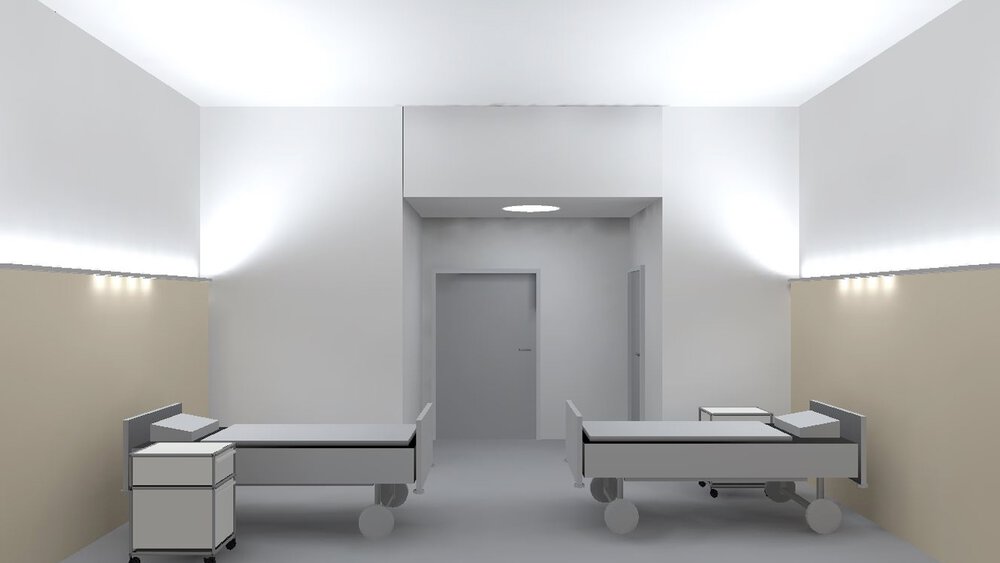

Emissione luminosa diretta (70%) / indiretta (100%)
Emissione luminosa diretta (70%) / indiretta (100%)

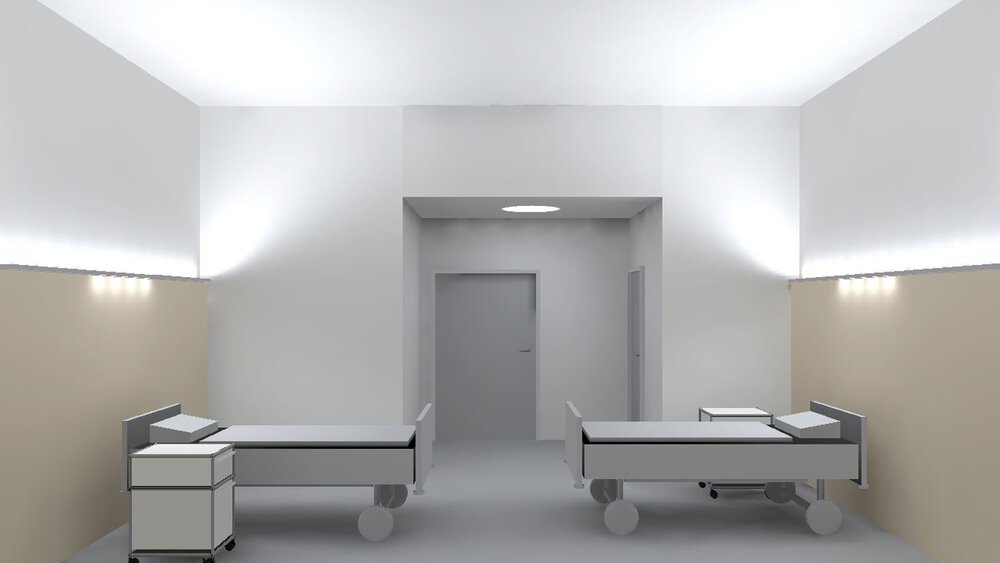

 Emissione luminosa diretta (100%) / indiretta (100%)
Emissione luminosa diretta (100%) / indiretta (100%)

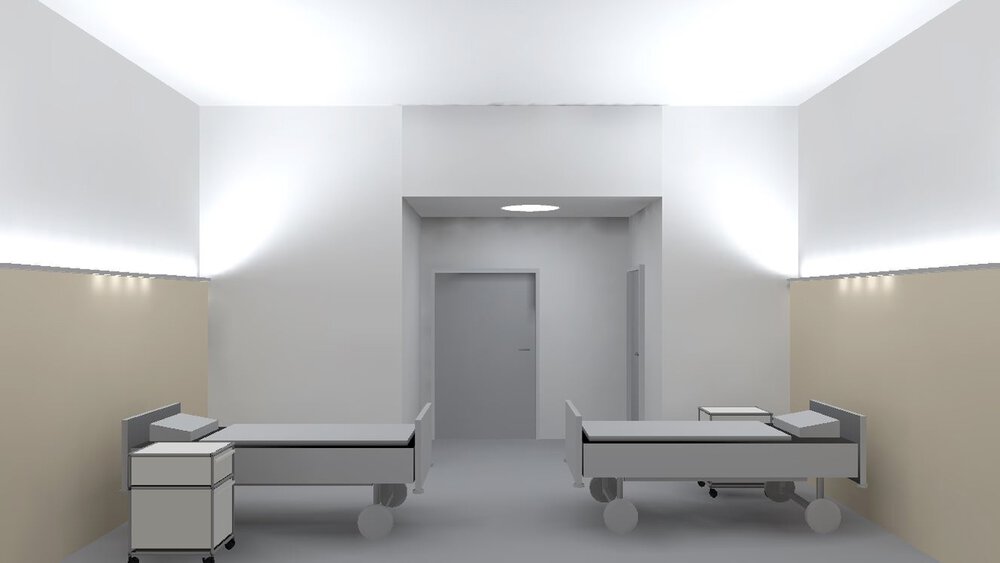

Emissione luminosa diretta (30%) / indiretta (100%)
Emissione luminosa diretta (30%) / indiretta (100%)

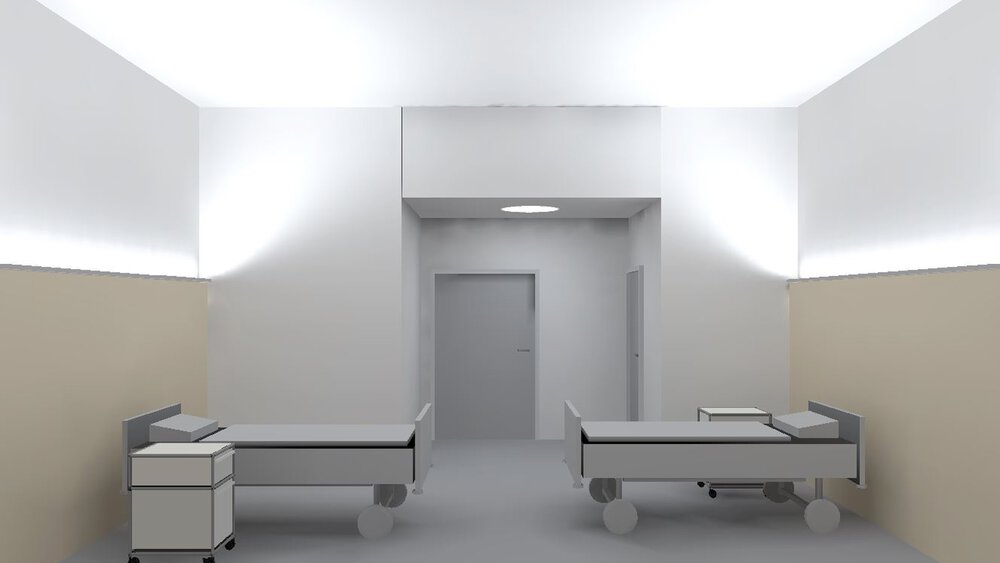

Emissione luminosa indiretta (100%)
Emissione luminosa indiretta (100%)

LED a spettro completo

I nuovi LED XPECTRUM di XAL forniscono una luce sana e biologicamente efficace. La riduzione della componente di luce blu e l’aumento dei valori del ciano riducono al minimo l’affaticamento degli occhi dovuto alla luce azzurra: questo grazie alla distribuzione naturale delle frequenze. L’effetto che ne consegue, chiamato melanopico, favorisce la capacità di concentrazione e migliora la qualità del sonno. Inoltre l’eccellente resa cromatica CRI ≥ 98 o TM 30-15 Rf = 98 e Rg = 101 consente di migliorare il comfort visivo.

Effetto melanopico

La luce e la sua qualità costituiscono un fattore importante per la salute. La giusta illuminazione crea un’atmosfera che favorisce il processo di guarigione dei pazienti e che allo stesso tempo offre al personale un ambiente di lavoro stimolante. L’effetto di sostegno biologico con illuminamenti cilindrici parte da 371 lx con 3000 K oppure da 299 lx con 4000 K. Per le persone di età superiore ai 50 anni, questi valori vanno aumentati del 50%. VITA MED possiede i requisiti giusti sia per i pazienti che per il personale sanitario. Anche tenendo conto dei fattori di correzione specifici per l’età, come previsto dalla norma DIN T/S 5031-100, VITA MED procura l’attivazione biologica degli utenti di 75 anni.

Features

Qualità di luce e coesione di colore impeccabili

Con un indice di resa cromatica CRI ≥ 90, VITA MED offre a medici, infermieri e assistenti le condizioni ideali per garantire trattamenti professionali.

Igiene e pulizia

VITA MED è collaudato in laboratorio e risulta conforme ai requisiti igienici degli ospedali. Gli elementi si disinfettano con facilità e possono essere puliti con i normali detergenti usati nelle strutture sanitarie.

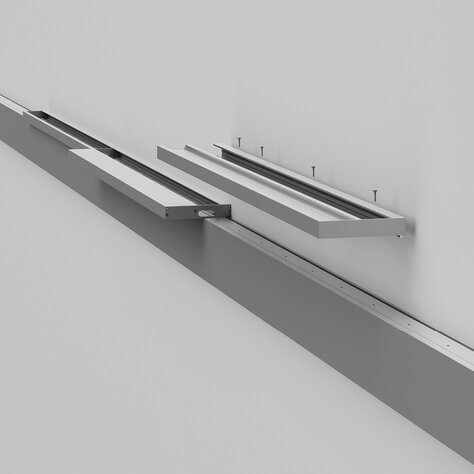

Posizionamento flessibile della luce

VITA MED è un sistema modulare che consente di adattare in modo flessibile l’illuminazione degli ambienti. I moduli si montano facilmente sul canale di alimentazione e possono essere riposizionati o integrati in qualsiasi momento con elementi d’illuminazione aggiuntivi.

Well-being lighting

VITA wall

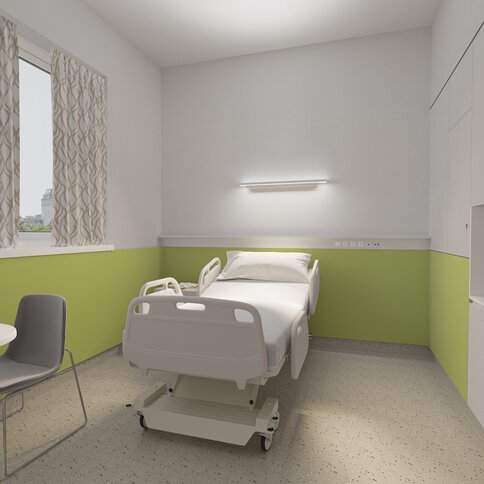

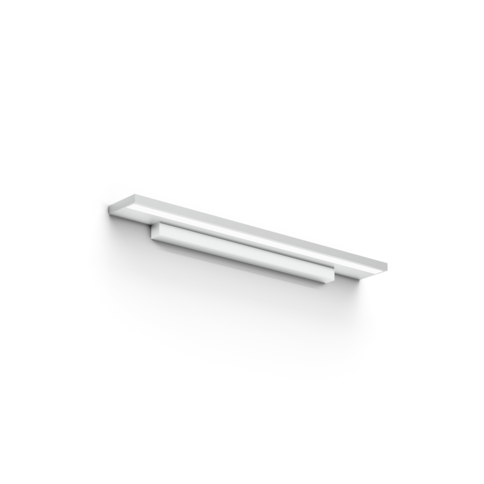

Partendo dalla tecnologia del sistema VITA MED, abbiamo sviluppato l’apparecchio VITA per le complesse esigenze del settore ospedaliero e assistenziale. Il suo design essenziale armonizza ottimamente con gli interni degli ospedali. VITA convince anche per la facilità di montaggio e manutenzione. La componente di luce diretta diff onde dal letto una luminosità gradevole ma serve anche come luce di lettura e per visite mediche. La componente di luce indiretta proietta invece una piacevole illuminazione sul soffi tto. Le due componenti si attivano anche separatamente, consentendo così di combinare nel modo preferito la luce di sfondo e quella di lettura o per visite mediche. L’apparecchio possiede inoltre una funzione dimming che permette di sfruttarlo per l’illuminazione notturna. Tutte queste dotazioni fanno di VITA un apparecchio adatto anche alle sale di terapie. Un altro vantaggio è che VITA rimane sganciato dal canale di alimentazione. Ciò signifi ca che si possono collegare in modo indipendente le installazioni di alta e bassa tensione o gas medicali.
