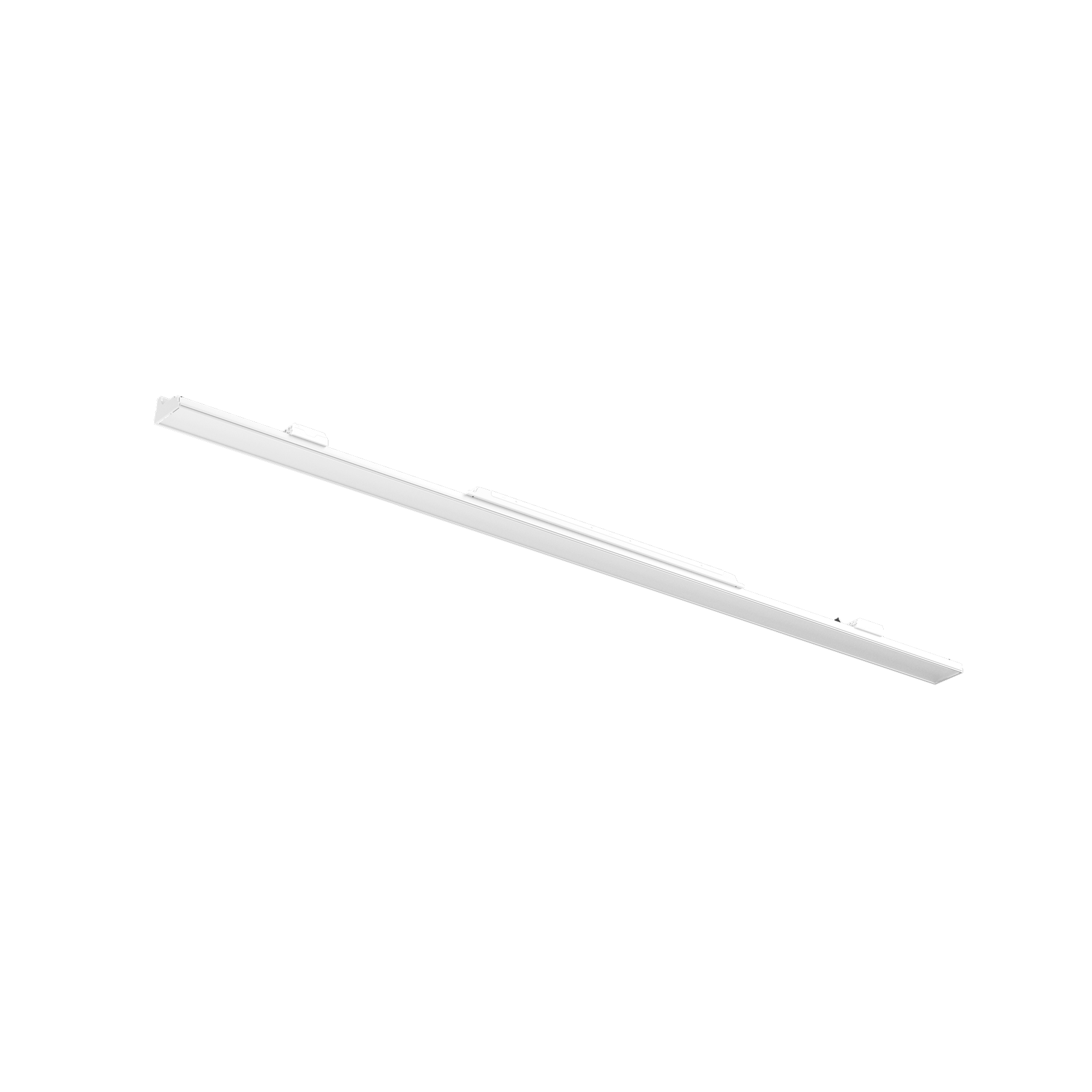

VITA direct
light inset
099-9316037A
Informazioni rapide
3000 KCRI ≥ 90 / 3 SDCM (initial MacAdam)
115 lm/W
L80 / 50000 h
DALI-2
Linear Prismatic
IP20
Colore
Generale
- Parete
- Surface
- bianco puro
- RAL 9010
- IP20
- 7240 lm
LED
- 3000 K
- CRI ≥ 90
- L80 / 50000 h
- ≤ 3 SDCM (initial MacAdam)
- Rg: 99
- Rf: 91
- R{1-15}: 89
- MR 0.61
- MDER 0.55
Ottico
- Linear Prismatic
- asymmetric
- ≤ 1.0 1
- SVM ≤ 0.4 2
Dati elettrici
- DALI-2
- 220-240 V
- sistema 63 W
- sistema 115 lm/W 3
- classe isolamento 1
- 1 DALI Addr.
Dati fisici
- lunghezza 1006 mm
- larghezza 45 mm
- altezza 22 mm
- 0.9 kg
Tipi di interruttori di circuito
Tipo di interruttore automatico
B10
B13
B16
B20
C10
C13
C16
C20
Numero di apparecchi
12
16
20
25
20
27
34
41
1 Valore del prodotto contenitore a pieno carico (non regolato)
2 incl. considerazione delle perdite ottiche e delle perdite dell'unità di controllo interna
3 incl. considerazione delle perdite ottiche, delle perdite dell'unità di controllo interna e dell'efficienza del dispositivo operativo
Inserto luce lineare in alluminio; superficie verniciata a polveri bianco puro; per modulo VITA system; unità luminosa con riflettore brillantato asimmetrico appositamente calcolato, rifrattore prismatizzato lineare incl. pellicola; predisposto per illuminazione diretta; colore della luce 3000 K; ≤ 3 SDCM (initial MacAdam); CRI ≥ 90; 80 % min. del flusso luminoso dopo 50000 ore di esercizio; LED a efficienza energetica con un'elevata resa cromatica; grado protezione IP20; classe isolamento 1; con 2 morsetti a innesto per cablaggio passante; incl. convertitore DALI-2; sorgente luminosa sostituibile da tecnici specializzati autorizzati; dispositivo di controllo sostituibile da tecnici specializzati autorizzati;
Prodotti di sistema
Accessori
Componenti elettrici
numero di articolo
tipo
dimensioni
DALI MODULE
002-54026
per il controllo di 4 scene / 2 gruppi
lunghezza 48 mm
larghezza 28 mm
altezza 15 mm
0,04 kg
Montaggio
numero di articolo
tipo
colore
dimensioni
SAFETY FRAME FOR MASTER UNIT
099-2298007
obbligatorio per MASTER UNIT
lunghezza 108 mm
larghezza 15 mm
altezza 182 mm
0,06 kg
END CAP
099-9911016
a sinistra per modulo indiretto
alluminio anodizzato
lunghezza 75 mm
larghezza 25 mm
altezza 3 mm
0,03 kg
END CAP
099-9911116
destra per modulo indiretto
alluminio anodizzato
lunghezza 75 mm
larghezza 25 mm
altezza 3 mm
0,03 kg
INDIRECT MODULE
099-9911616
alluminio anodizzato
lunghezza 1.007 mm
larghezza 75 mm
altezza 25 mm
0,91 kg
INDIRECT MODULE
099-9911716
alluminio anodizzato
lunghezza 1.207 mm
larghezza 75 mm
altezza 25 mm
1,03 kg
INDIRECT MODULE
099-9911816
taglio su misura in cantiere
alluminio anodizzato
lunghezza 3.621 mm
larghezza 75 mm
altezza 25 mm
3,1 kg
END CAP
099-9912016
a sinistra per modulo diretto/indiretto
alluminio anodizzato
lunghezza 130 mm
larghezza 25 mm
altezza 3 mm
0,03 kg
END CAP
099-9912116
destra per modulo diretto / indiretto
alluminio anodizzato
lunghezza 130 mm
larghezza 25 mm
altezza 3 mm
0,03 kg
DIRECT / INDIRECT MODULE
099-9912616
alluminio anodizzato
lunghezza 1.007 mm
larghezza 130 mm
altezza 25 mm
1,77 kg
DIRECT / INDIRECT MODULE
099-9912716
alluminio anodizzato
lunghezza 1.207 mm
larghezza 130 mm
altezza 25 mm
1,7 kg
DIRECT / INDIRECT MODULE
099-9912816
taglio su misura in cantiere
alluminio anodizzato
lunghezza 3.621 mm
larghezza 130 mm
altezza 25 mm
5 kg
MOUNTING CHANNEL
099-9921616
alluminio anodizzato
lunghezza 1.010 mm
larghezza 120 mm
altezza 43 mm
1,35 kg
MOUNTING CHANNEL
099-9921716
alluminio anodizzato
lunghezza 1.210 mm
larghezza 120 mm
altezza 43 mm
1,65 kg
MOUNTING CHANNEL
099-9921816
alluminio anodizzato
lunghezza 3.630 mm
larghezza 120 mm
altezza 43 mm
5,9 kg
END CAPS
099-9931016
1 paio | per canale di montaggio 50 mm
alluminio anodizzato
lunghezza 120 mm
larghezza 50 mm
altezza 3 mm
0,06 kg
END CAPS
099-9932016
1 paio | per canale di montaggio 55 mm
alluminio anodizzato
lunghezza 120 mm
larghezza 50 mm
altezza 3 mm
0,2 kg
END CAPS
099-9933016
1 paio | per canale di montaggio 75 mm
alluminio anodizzato
lunghezza 120 mm
larghezza 50 mm
altezza 3 mm
LINEAR CONNECTOR SET
099-9942116
per modulo diretto/indiretto
alluminio anodizzato
lunghezza 130 mm
larghezza 25 mm
0,03 kg
LINEAR CONNECTOR SET
099-9943116
per modulo indiretto
alluminio anodizzato
lunghezza 75 mm
larghezza 25 mm
0,01 kg
LINEAR CONNECTOR SET
099-9944116
per il modulo D/I al I canale S
alluminio anodizzato
lunghezza 130 mm
larghezza 25 mm
LINEAR CONNECTOR SET
099-9945116
per il modulo D/I al I canale D
alluminio anodizzato
lunghezza 130 mm
larghezza 25 mm
0,12 kg
Ottico
numero di articolo
colore
tipo
dimensioni
BLIND COVER
099-9913616
alluminio anodizzato
lunghezza 1.006 mm
larghezza 45 mm
altezza 22 mm
0,43 kg
BLIND COVER
099-9913716
alluminio anodizzato
lunghezza 1.206 mm
larghezza 45 mm
altezza 22 mm
0,42 kg
BLIND COVER
099-9913816
alluminio anodizzato
taglio su misura in cantiere
lunghezza 3.620 mm
larghezza 45 mm
altezza 22 mm
0,99 kg
COVER SMALL
099-9931616
alluminio anodizzato
lunghezza 1.009 mm
larghezza 120 mm
altezza 50 mm
0,65 kg
COVER SMALL
099-9931716
alluminio anodizzato
lunghezza 1.209 mm
larghezza 120 mm
altezza 50 mm
0,96 kg
COVER SMALL
099-9931816
alluminio anodizzato
lunghezza 3.629 mm
larghezza 120 mm
altezza 50 mm
2,89 kg
COVER MEDIUM
099-9932616
alluminio anodizzato
lunghezza 1.009 mm
larghezza 120 mm
altezza 55 mm
0,86 kg
COVER MEDIUM
099-9932716
alluminio anodizzato
lunghezza 1.209 mm
larghezza 120 mm
altezza 55 mm
1,37 kg
Cavo elettrico
numero di articolo
tipo
dimensioni
