Flexible lighting for well-being

VITA MED

Luminaria funcional para cama de estética agradable

La calidad de la estancia en centros sanitarios contribuye decisivamente a acelerar el proceso de curación del paciente. Sin embargo, las habitaciones convencionales de los pacientes suelen parecer incómodas debido a su equipamiento tecnológico y a los requisitos médicos aplicados. Con el objetivo de crear un entorno más acogedor, el estudio de diseño zweithaler, en colaboración con XAL y la empresa MEDGAS-Technik, ha desarrollado el sistema de luminaria para cama VITA MED.

¿Tiene alguna duda? Se la resolveremos con mucho gusto.

Diseño y adaptabilidad

La obtención de una atmósfera interior agradable se consigue integrando creativamente los elementos esenciales del sistema, de diseño compacto y atractivo, –tales como el módulo de luz, el carril portador normalizado y el canal de suministro– en la zona del panel trasero de la cama. Su estructura modular esbelta y flexible permite a los planificadores utilizar el sistema en salas de las más diversas configuraciones. Adaptados formalmente unos a otros, los distintos módulos de iluminación y carril de montaje pueden combinarse y montarse por separado en el canal de suministro. Su tamaño reducido hace que la luminaria para cama apenas sea perceptible y se integre armoniosamente en el diseño interior. Los insertos luminosos de conexión directa por ‘Plug & Play’ hacen posible una limpieza sencilla y un mantenimiento del sistema sin necesidad de herramienta. Para un uso fluido en el día a día de los centros sanitarios, la luminaria puede manejarse mediante interruptores convencionales y con el mando de paciente.

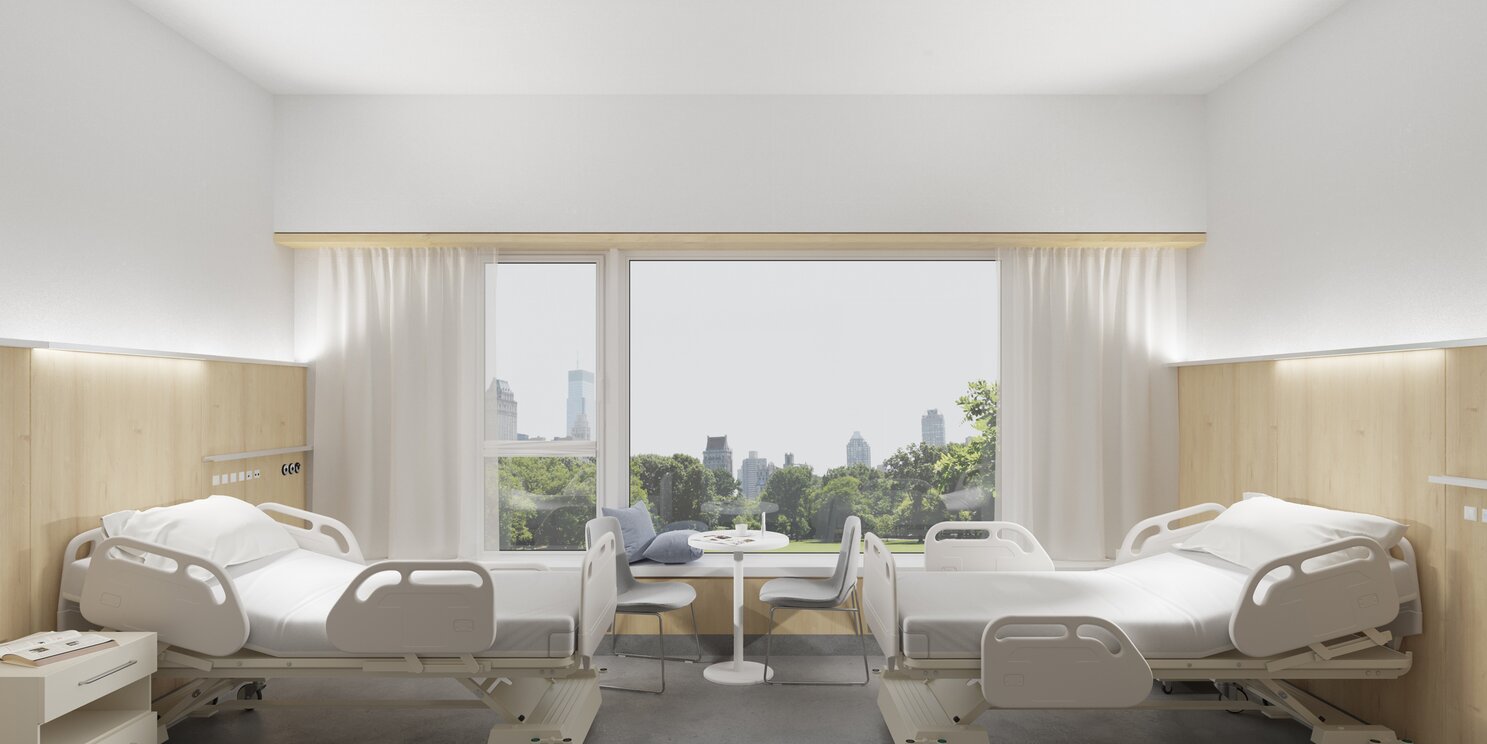

Visualisation Patientroom

Flexible lighting for well-being

Infórmese en detalle sobre el sistema de iluminación VITA MED. En nuestro folleto le enseñamos la adaptabilidad de esta luminaria modular y le mostramos una serie de ejemplos de planificación para su uso en centros sanitarios.

Descargar el folleto

Montaje sencillo y facilidad de mantenimiento

VITA MED es un sistema modular que puede montarse fácilmente y adaptarse en todo momento a los requisitos específicos con total flexibilidad. Gracias a su sencillo montaje, los insertos luminosos pueden instalarse, adaptarse o someterse a mantenimiento con rapidez y comodidad dentro del módulo respectivo. El driver va instalado directamente en el inserto luminoso, lo cual facilita el montaje. Además, cada inserto lleva instalados dos bornes para la conexión eléctrica de los distintos módulos entre sí. La capacidad de adaptación del sistema también hace posible un desplazamiento de las camas en cualquier situación, pudiendo añadir posteriormente insertos luminosos y difusores opacos o intercambiarlos con facilidad.

Vídeo de montaje
VITA direct light inset;LIGHT INSET VITA DIRECT

VITA direct light inset

3000 K, 4000 K
CRI ≥ 90, CRI ≥ 97 / 3 SDCM
hasta ↓ 8,930 lm/↑ 8,930 lm
hasta 121 lm/W
L80 / 50000 h, L85 / 50000 h
DALI-2
Linear Prismatic
IP20
VITA indirect light inset;LIGHT INSET VITA INDIRECT

VITA indirect light inset

3000 K, 4000 K
CRI ≥ 90, CRI ≥ 97 / 3 SDCM
hasta ↓ 8,930 lm/↑ 8,930 lm
hasta 121 lm/W
L80 / 50000 h, L85 / 50000 h
DALI-2
Linear Prismatic
IP20
VITA indirect module wall system

VITA indirect module wall system

3000 K, 4000 K
CRI ≥ 90, CRI ≥ 97 / 3 SDCM
hasta ↓ 8,930 lm/↑ 8,930 lm
hasta 121 lm/W
L80 / 50000 h, L85 / 50000 h
DALI-2
Linear Prismatic
IP20
VITA standard rail wall system

VITA standard rail wall system

3000 K, 4000 K
CRI ≥ 90, CRI ≥ 97 / 3 SDCM
hasta ↓ 8,930 lm/↑ 8,930 lm
hasta 121 lm/W
L80 / 50000 h, L85 / 50000 h
DALI-2
Linear Prismatic
IP20
VITA direct/indirect module wall system

VITA direct/indirect module wall system

3000 K, 4000 K
CRI ≥ 90, CRI ≥ 97 / 3 SDCM
hasta ↓ 8,930 lm/↑ 8,930 lm
hasta 121 lm/W
L80 / 50000 h, L85 / 50000 h
DALI-2
Linear Prismatic
IP20
BLIND COVER

VITA BLIND COVER

corte a medida en obra, custom cut
END CAPS

VITA END CAPS

1 par | para canal de montaje de 50 mm, 1 par | para canal de montaje de 55 mm, 1 par | para canal de montaje de 75 mm, derecha para carril estándar, derecho para módulo directo / indirecto, derecho para módulo indirecto, izquierda para carril estándar, izquierda para módulo directo / indirecto, izquierda para módulo indirecto
LINEAR CONNECTOR SET

VITA CONNECTOR

para canal de montaje, para módulo D/I a I canal D, para módulo D/I a I canal I, para módulo directo / indirecto, para módulo indirecto

Diseño de interiores con panel frontal

El sistema de iluminación VITA MED se integra perfectamente en cualquier diseño interior. Su combinación con un panel frontal abre nuevas posibilidades creativas para hacer que las habitaciones de los pacientes sean más cómodas y acogedoras. En función del tipo de panel frontal y del espacio necesario, es posible elegir el canal de suministro apropiado y equiparlo con módulos de libre elección adaptados al diseño del interior. La cubierta Small permite hacer desaparecer el canal de suministro por detrás del panel frontal. Con la cubierta Medium, el canal queda enrasado con el panel frontal y, con la cubierta Large, el canal de suministro queda a ras del módulo indirecto.

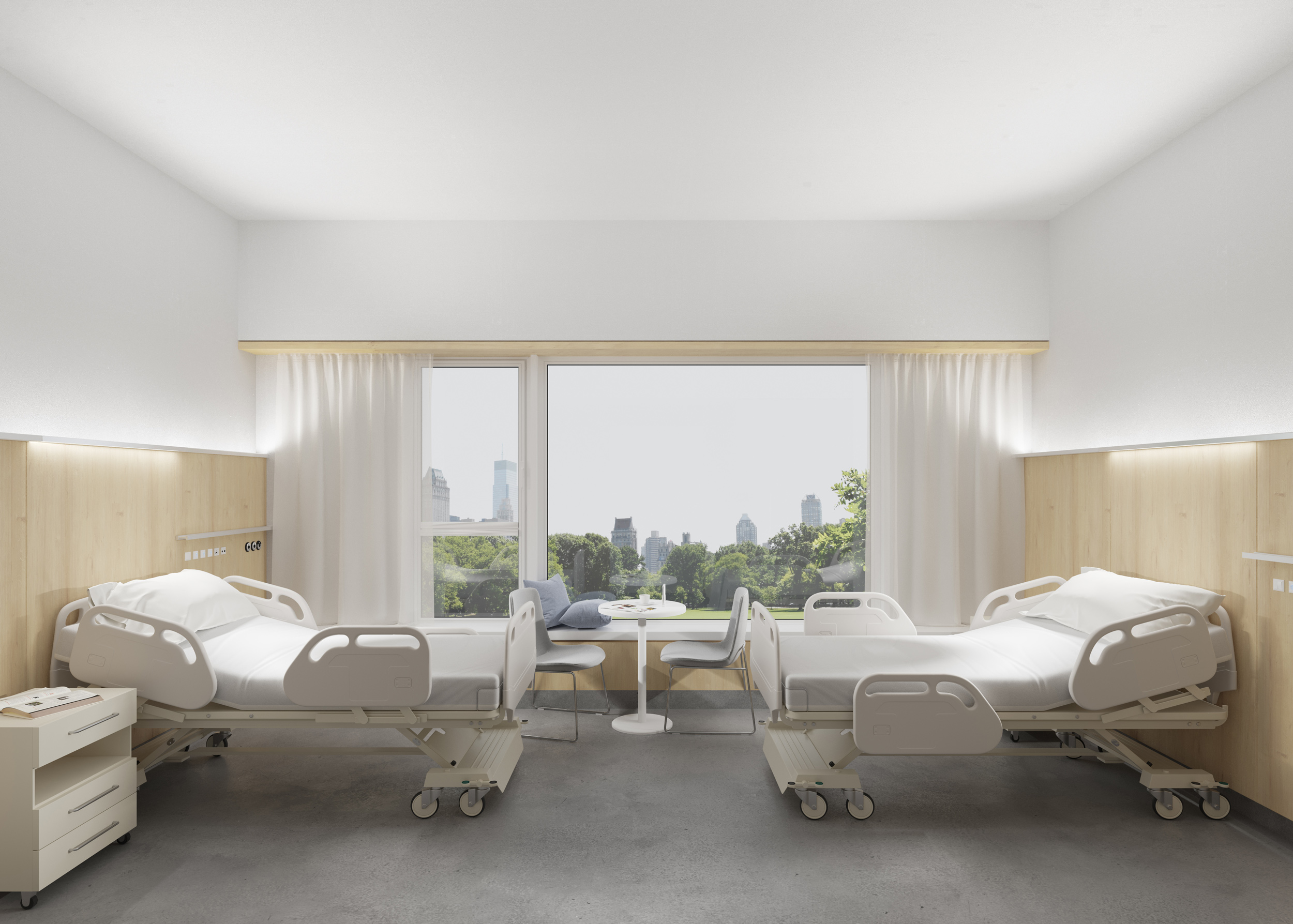

Visualisation Patientroom
Visualisation Patientroom
Visualisation Patientroom
Visualisation Patientroom

Normativa y requisitos

Los productos empleados en VITA MED cumplen los requisitos de funcionamiento básicos establecidos en el Reglamento (EU) 2017/745 del Parlamento Europeo y del Consejo de 5 de abril de 2017 sobre productos sanitarios. VITA MED es una unidad de suministro modular para el uso en salas de uso médico que se fabrica estrictamente según los últimos avances tecnológicos (EN ISO 11197:2019).

Los insertos luminosos de VITA MED cumplen todos los requisitos esenciales con respecto a la iluminación en habitaciones de pacientes. El sistema suministra tanto un valor modificado de 200 lux como el valor mínimo de iluminancia al nivel del suelo de 100 lux (véase la norma EN 12464-1:2021). La luz de lectura y la luz para simples reconocimientos proporciona una iluminancia de 300 lux. Los valores modificados de 750 lux pueden alcanzarse añadiendo varios insertos de luz indirecta. Todos los insertos luminosos ofrecen un índice de deslumbramiento uniforme UGR ≤ 19 inferior al límite establecido, con lo que VITA MED ofrece una luz de la máxima calidad para los pacientes y el personal sanitario.

Control automático de escenas luminosas

El uso de VITA MED permite obtener la intensidad luminosa deseada en cualquier sala mediante la combinación de insertos de luz directa e indirecta. El control DALI intuitivo disponible opcionalmente permite almacenar hasta 16 escenas luminosas, que pueden ser activadas fácilmente por el personal mediante un panel táctil. Esto permite combinar, por ejemplo, luz de lectura, luz de reconocimiento y dos escenas luminosas indirectas suplementarias.

En la Master Unit opcional pueden memorizarse hasta 8 botones de conmutación/atenuación y hasta 4 programas de iluminación dinámica, lo cual permite, entre otras cosas, utilizar una curva automática de intensidad indirecta junto con una luz de lectura o reconocimiento de conmutación manual. Es posible combinar duraciones diarias distintas de manera sucesiva para crear un programa anual de iluminación parecida a la natural. Pueden atenuarse o conmutarse hasta 8 luminarias adicionales.

Luz de examen (indirecta 100 % | directa 100 %)
Luz de examen (indirecta 100 % | directa 100 %)
Luz general de la habitación y luz de lectura (indirecta 100 % | directa 30 %)
Luz general de la habitación y luz de lectura (indirecta 100 % | directa 30 %)
Luz general de la sala (indirecta 50 %)
Luz general de la sala (indirecta 50 %)
Luz general de la sala (indirecta 30 % | directa 5 %)
Luz general de la sala (indirecta 30 % | directa 5 %)

Ejemplos de planificación hospitalaria

Déjese inspirar por los posibles ejemplos de planificación de la lámpara de cama VITA MED para el diseño acogedor de habitaciones de pacientes. En el plano actual de una habitación de dos camas, éstas se encuentran ligeramente desplazadas en las paredes opuestas.

Descargar ejemplos de planificación
Salida de luz directa (70 %) / indirecta (100 %)
Salida de luz directa (70 %) / indirecta (100 %)
Salida de luz directa (100 %) / indirecta (100 %)
Salida de luz directa (100 %) / indirecta (100 %)
Salida de luz directa (30 %) / indirecta (100 %)
Salida de luz directa (30 %) / indirecta (100 %)
Salida de luz indirecta (100 %)
Salida de luz indirecta (100 %)

LED de espectro completo

El nuevo LED XPECTRUM de XAL ofrece una luz saludable con un efecto biológico positivo. La menor proporción de luz azul y el aumento de los valores de cian minimizan el riesgo de incidencia de luz azul en el ojo mediante una distribución de frecuencias similar a la de la luz natural. Esto genera un efecto melanópico que fomenta la concentración a la vez que mejora la calidad del sueño. Además, su excelente reproducción cromática –con un IRC ≥ 98 y valores Rf = 98 y Rg = 101 según el método de evaluación TM 30-15– garantiza una mayor comodidad visual.

Efecto melanópico

La luz y su calidad son factores importantes para la salud. La iluminación adecuada crea una atmósfera que fomenta el restablecimiento de los pacientes y ofrece un entorno de trabajo estimulante para los sanitarios. Utilizando una iluminancia cilíndrica melanópica, el efecto biológicamente beneficioso se obtiene con 371 lux a 3000 K y con 299 lux a 4000 K. Estos valores deben aumentarse en un 50% para personas mayores de 50 años. VITA MED cumple con creces este requisito tanto para los pacientes como para el personal sanitario. Aun observando los factores de corrección para determinados grupos de edades según la norma DIN T/S 5031-100, VITA MED satisface el requisito para ofrecer beneficios biológicos a usuarios de 75 años de edad.

Features

Fidelidad cromática y calidad de la luz

Con un índice de reproducción cromática IRC ≥ 90, VITA MED facilita a médicos, enfermeras y cuidadores de personas mayores el entorno perfecto para garantizar un tratamiento profesional.

Higiene y limpieza

El sistema VITA MED ha sido verificado en laboratorio y cumple los requisitos de higiene vigentes en establecimientos hospitalarios. Sus componentes de fácil desinfección pueden limpiarse y tratarse con los productos de limpieza utilizados habitualmente en centros sanitarios.

Posicionamiento flexible de la luz

Posicionamiento flexible de la luz VITA MED es un sistema de alumbrado modular que permite una adaptación flexible de la iluminación en las habitaciones. Los módulos de fácil montaje en el canal de suministro pueden reposicionarse o complementarse en cualquier momento con elementos luminosos adicionales.

Well-being lighting

VITA wall

Basada en la tecnología de nuestra luminaria de sistema VITA MED, VITA se ha desarrollado para satisfacer los elevados requisitos del sector hospitalario y asistencial. El sencillo diseño de la luminaria se integra perfectamente en el interior de los hospitales. VITA también impresiona por su facilidad de instalación y mantenimiento. El componente de luz directa crea un agradable efecto espacial desde la cama y puede utilizarse precisamente como luz de lectura y examen. El componente de luz indirecta proporciona una agradable iluminación del techo. Los componentes de luz directa e indirecta también pueden controlarse por separado, lo que permite combinar individualmente la luz de la habitación y la luz de lectura y reconocimiento. La luz también puede utilizarse como luz nocturna gracias a la función de regulación. Gracias a esta variedad de funciones, la iluminación con VITA también cumple los requisitos de una sala de tratamiento. Otra ventaja es que VITA está desacoplada del conducto de alimentación. De este modo, las instalaciones de alta corriente, baja corriente y gases medicinales pueden conectarse de forma independiente.

Detalles del producto
