MOVE IT 25 track
Curve connector
Node connector (up to 6 channels)

MOVE IT 25 track

050-7302038

Informazioni rapide

DALI-2
IP20 / classe isolamento 3 / 48 V

Colore

Scheda tecnica

Generale

  • Soffitto
  • Sospeso
  • nero intenso
  • RAL 9005 1
  • IP20

Dati elettrici

  • DALI-2
  • 48 V
  • classe isolamento 3

Dati fisici

  • lunghezza 620 mm
  • larghezza 31 mm
  • altezza 60 mm
  • 0.65 kg
1 Codice RAL

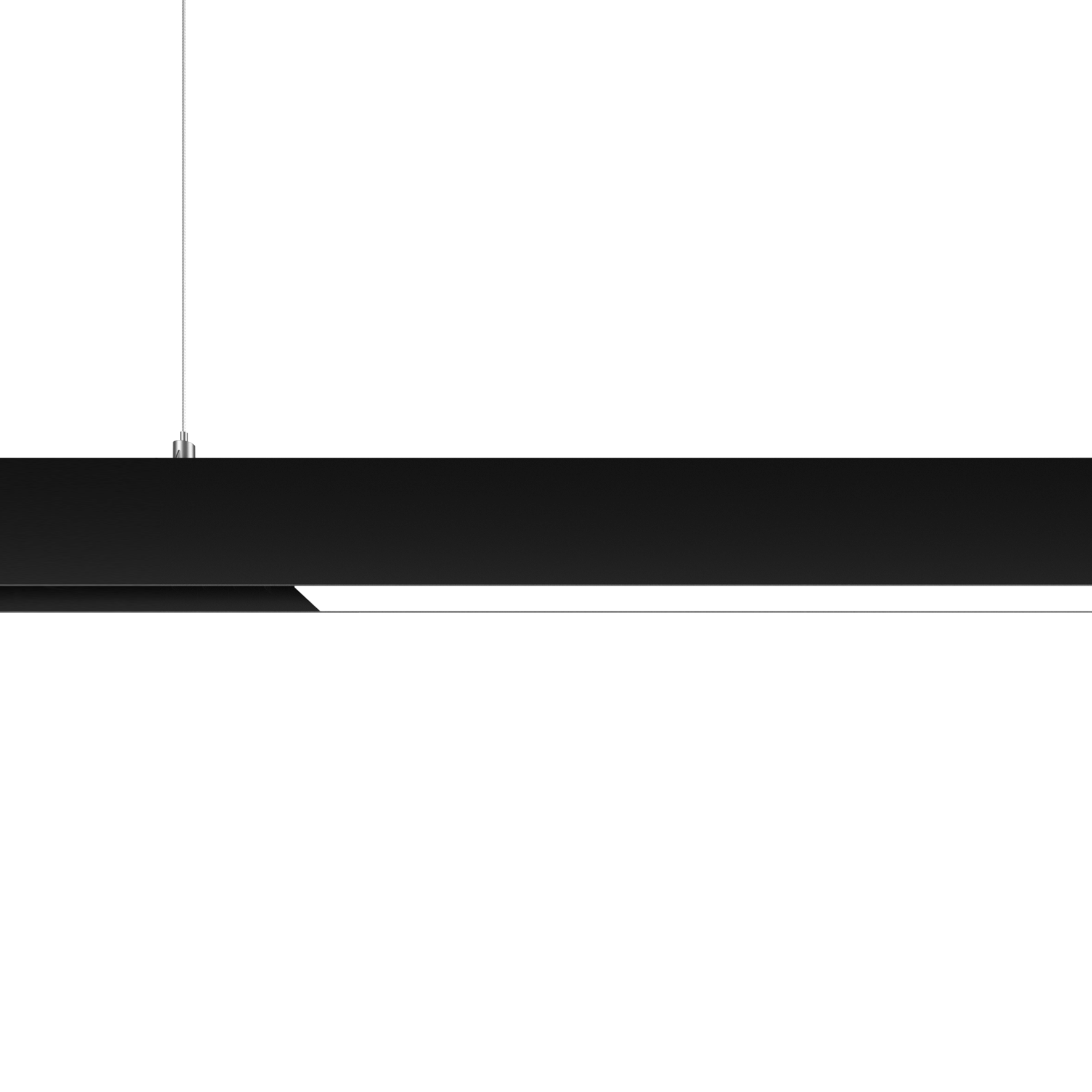

Profilo di alluminio estruso con fuga larga 28mm; per installazioni a plafone da parete / da soffitto o per installazioni sospese (fune di 1500mm come accessorio); regolazione altezza senza utensili; con binario elettrificato integrato per la riduzione della tensione di alimentazione e segnale DALI; superficie anodizzata nero intenso; inserti luce con installazione e posizionamento tramite supporto+attacco magnetico senza bisogno di attrezzi; grado protezione IP20; classe isolamento 3; 48 V; accessorio indicato a parte;

Dati relativi ai prodotti e documenti di specifica

Download intero

Schede tecniche

Download intero

File di planimetria e dati di illuminazione

Download intero

Certificati

Download intero
Download intero
mainDrawing

Accessori

Convertitore

numero di articolo
potenza
tensione / frequenza
classe di protezione
comando
tensione costante
POWER SUPPLY EXTERNAL
002-60320
320 W
min 47 Hz
max 63 Hz
classe isolamento 11
48 V
POWER SUPPLY EXTERNAL
002-62133
60 W
min 47 Hz
max 63 Hz
classe isolamento 21
48 V
POWER SUPPLY EXTERNAL
002-62134
100 W
min 50 Hz
max 60 Hz
classe isolamento 21
48 V
POWER SUPPLY EXTERNAL
002-62135
150 W
min 50 Hz
max 60 Hz
classe isolamento 21
48 V
POWER SUPPLY EXTERNAL
002-62139
250 W
min 50 Hz
max 60 Hz
classe isolamento 21
48 V
DIN RAIL POWER SUPPLY PRO
005-6220110
240 W
min 50 Hz
max 60 Hz
classe isolamento 21
DIN RAIL POWER SUPPLY PRO
005-6220210
480 W
min 50 Hz
max 60 Hz
classe isolamento 21
DIN RAIL POWER SUPPLY
005-6520210
160 W
min 50 Hz
max 60 Hz
classe isolamento 21
48 V
POWER SUPPLY surface
050-2055117
60 W
min 47 Hz
max 63 Hz
classe isolamento 21
non DIM
POWER SUPPLY surface
050-2055118
60 W
min 47 Hz
max 63 Hz
classe isolamento 21
non DIM
POWER SUPPLY surface
050-2055137
60 W
min 47 Hz
max 63 Hz
classe isolamento 21
DALI-2
POWER SUPPLY surface
050-2055138
60 W
min 47 Hz
max 63 Hz
classe isolamento 21
DALI-2
POWER SUPPLY surface
050-2055217
153 W
min 47 Hz
max 63 Hz
classe isolamento 11
non DIM
POWER SUPPLY surface
050-2055218
153 W
min 47 Hz
max 63 Hz
classe isolamento 11
non DIM
POWER SUPPLY surface
050-2055237
153 W
min 47 Hz
max 63 Hz
classe isolamento 11
DALI-2
POWER SUPPLY surface
050-2055238
153 W
min 47 Hz
max 63 Hz
classe isolamento 11
DALI-2
POWER SUPPLY surface
050-2055317
320 W
min 47 Hz
max 63 Hz
classe isolamento 11
non DIM
POWER SUPPLY surface
050-2055318
320 W
min 47 Hz
max 63 Hz
classe isolamento 11
non DIM
POWER SUPPLY surface
050-2055337
320 W
min 47 Hz
max 63 Hz
classe isolamento 11
DALI-2
POWER SUPPLY surface
050-2055338
320 W
min 47 Hz
max 63 Hz
classe isolamento 11
DALI-2
POWER SUPPLY surface
050-2055417
100 W
min 50 Hz
max 60 Hz
classe isolamento 21
non DIM
POWER SUPPLY surface
050-2055418
100 W
min 50 Hz
max 60 Hz
classe isolamento 21
non DIM
POWER SUPPLY surface
050-2055437
100 W
min 50 Hz
max 60 Hz
classe isolamento 21
DALI-2
POWER SUPPLY surface
050-2055438
100 W
min 50 Hz
max 60 Hz
classe isolamento 21
DALI-2
POWER SUPPLY surface
050-2055517
250 W
min 50 Hz
max 60 Hz
classe isolamento 21
non DIM
POWER SUPPLY surface
050-2055518
250 W
min 50 Hz
max 60 Hz
classe isolamento 21
non DIM
POWER SUPPLY surface
050-2055537
250 W
min 50 Hz
max 60 Hz
classe isolamento 21
DALI-2
POWER SUPPLY surface
050-2055538
250 W
min 47 Hz
max 63 Hz
classe isolamento 21
DALI-2
POWER SUPPLY INTRACK
050-2071038
100 W
min 50 Hz
max 60 Hz
classe isolamento 21
POWER SUPPLY INTRACK
050-2071138
150 W
min 50 Hz
max 60 Hz
classe isolamento 21

Sospensioni

numero di articolo
colore
dimensioni
lunghezza del cavo
CABLE SUSPENSION
005-2152110
cromato
larghezza 46 mm
0,05 kg
CABLE SUSPENSION
005-2152118
nero
larghezza 46 mm
0,05 kg

Montaggio

numero di articolo
colore
dimensioni
CANOPY square
005-2311717
bianco traffico
RAL 9016
lunghezza 90 mm
larghezza 90 mm
altezza 22 mm
0,1 kg
CANOPY square
005-2311718
nero intenso
RAL 9005
lunghezza 90 mm
larghezza 90 mm
altezza 22 mm
0,1 kg
MECHANICAL LINEAR CONNECTOR
050-2011310
cromato
lunghezza 120 mm
larghezza 28 mm
0,12 kg
MECHANICAL LINEAR CONNECTOR
050-2011318
nero
lunghezza 120 mm
larghezza 28 mm
0,08 kg
MECHANICAL LINEAR CONNECTOR surface
050-2011410
lunghezza 120 mm
larghezza 27 mm
0,06 kg
CEILING FASTENER
050-2041117
bianco traffico
RAL 9016
lunghezza 67 mm
larghezza 31 mm
altezza 8 mm
0,01 kg
CEILING FASTENER
050-2041118
nero intenso
RAL 9005
lunghezza 67 mm
larghezza 31 mm
altezza 8 mm
0,03 kg
WALL MOUNTING ACCESSORY
050-2044118
lunghezza 28 mm
larghezza 10 mm
altezza 5 mm
0,01 kg
END CAPS
050-7300008
nero intenso
RAL 9005
lunghezza 60 mm
larghezza 31 mm
altezza 3 mm
0,3 kg
END CAPS
050-730000G
polvere d'oro / nero intenso
RAL 260-M / RAL 9005
lunghezza 60 mm
larghezza 31 mm
altezza 3 mm
0,03 kg
END CAPS
050-730000P
bianco traffico / nero intenso
RAL 9016 / RAL 9005
lunghezza 60 mm
larghezza 31 mm
altezza 3 mm
0,04 kg
END CAPS
050-730000X
colori speciali
lunghezza 60 mm
larghezza 31 mm
altezza 3 mm
0,04 kg
NODE END CAP
050-7300108
nero intenso
RAL 9005
0,09 kg
NODE END CAP
050-730010P
bianco traffico / nero intenso
RAL 9016 / RAL 9005
0,09 kg
NODE END CAP
050-730010X
colori speciali
0,1 kg

Componenti elettrici

numero di articolo
tipo
dimensioni
DIN RAIL DALI-2 SELV DEVICE
005-6620030
lunghezza 107 mm
larghezza 37 mm
altezza 58 mm
0,1 kg
DALI-2 SELV DEVICE
050-2061130
centralina
lunghezza 212 mm
larghezza 37 mm
altezza 26 mm
0,1 kg
ESSENTIAL SENSOR
050-2063178
luminosità & presenza
lunghezza 125 mm
larghezza 28 mm
altezza 45 mm
0,09 kg

Alimentatore

numero di articolo
dimensioni
POWER FEEDER UNIT
050-2020110
lunghezza 78 mm
larghezza 28 mm
altezza 6 mm
0,2 kg
POWER FEEDER UNIT
050-2020130
lunghezza 78 mm
larghezza 28 mm
altezza 6 mm
0,07 kg

Montaggio elettrico

numero di articolo
colore
tipo
dimensioni
lunghezza del cavo
NODE CONNECTOR suspended
050-2022237
bianco traffico
RAL 9016
cavo cromato
diametro 64 mm
altezza 60 mm
0,68 kg
NODE CONNECTOR suspended
050-2022238
nero intenso
RAL 9005
cavo cromato
diametro 64 mm
altezza 60 mm
0,45 kg
NODE CONNECTOR suspended
050-202223X
colori speciali
cavo cromato
diametro 64 mm
altezza 60 mm
0,65 kg
NODE CONNECTOR suspended
050-2022247
bianco traffico
RAL 9016
cavo nero
diametro 64 mm
altezza 60 mm
0,61 kg
NODE CONNECTOR suspended
050-2022248
nero intenso
RAL 9005
cavo nero
diametro 64 mm
altezza 60 mm
0,45 kg
NODE CONNECTOR suspended
050-202224X
colori speciali
cavo nero
diametro 64 mm
altezza 60 mm
0,65 kg
MECHANICAL & ELECTRICAL LINEAR CONNECTOR
050-2031230
lunghezza 150 mm
larghezza 28 mm
0,06 kg
NODE CONNECTOR suspended
050-2033137
bianco traffico
RAL 9016
cavo cromato
diametro 64 mm
altezza 60 mm
0,43 kg
NODE CONNECTOR suspended
050-2033138
nero intenso
RAL 9005
cavo cromato
diametro 64 mm
altezza 60 mm
0,44 kg
NODE CONNECTOR suspended
050-203313X
colori speciali
cavo cromato
diametro 64 mm
altezza 60 mm
0,45 kg
NODE CONNECTOR suspended
050-2033147
bianco traffico
RAL 9016
cavo nero
diametro 64 mm
altezza 60 mm
0,45 kg
NODE CONNECTOR suspended
050-2033148
nero intenso
RAL 9005
cavo nero
diametro 64 mm
altezza 60 mm
0,44 kg
NODE CONNECTOR suspended
050-203314X
colori speciali
cavo nero
diametro 64 mm
altezza 60 mm
0,45 kg
CURVE CONNECTOR
050-7303038
nero intenso
RAL 9005
meccanico ed elettrico R 300 mm
lunghezza 416 mm
larghezza 31 mm
altezza 60 mm
0,7 kg
CURVE CONNECTOR
050-730303G
polvere d'oro / nero intenso
RAL 260-M / RAL 9005
meccanico ed elettrico R 300 mm
lunghezza 416 mm
larghezza 31 mm
altezza 60 mm
0,7 kg
CURVE CONNECTOR
050-730303P
bianco traffico / nero intenso
RAL 9016 / RAL 9005
meccanico ed elettrico R 300 mm
lunghezza 416 mm
larghezza 31 mm
altezza 60 mm
0,7 kg
CURVE CONNECTOR
050-730303X
colori speciali
meccanico ed elettrico R 300 mm
lunghezza 416 mm
larghezza 31 mm
altezza 60 mm
0,7 kg
CURVE CONNECTOR
050-7303118
nero intenso
RAL 9005
meccanico R 300 mm
lunghezza 416 mm
larghezza 31 mm
altezza 60 mm
0,45 kg
CURVE CONNECTOR
050-730311G
polvere d'oro / nero intenso
RAL 260-M / RAL 9005
meccanico R 300 mm
lunghezza 416 mm
larghezza 31 mm
altezza 60 mm
0,45 kg
CURVE CONNECTOR
050-730311P
bianco traffico / nero intenso
RAL 9016 / RAL 9005
meccanico R 300 mm
lunghezza 416 mm
larghezza 31 mm
altezza 60 mm
0,45 kg
CURVE CONNECTOR
050-730311X
colori speciali
meccanico R 300 mm
lunghezza 416 mm
larghezza 31 mm
altezza 60 mm
0,45 kg

Ottico

numero di articolo
colore
dimensioni
BLIND COVER
050-7004008
nero intenso
RAL 9005
lunghezza 1.217 mm
larghezza 28 mm
0,11 kg
BLIND COVER
050-7008008
nero intenso
RAL 9005
lunghezza 2.417 mm
larghezza 28 mm
0,18 kg
BLIND COVER
050-7009008
nero intenso
RAL 9005
lunghezza 3.622 mm
larghezza 28 mm
0,28 kg
