MOVE IT 25 track
Curve connector
Node connector (up to 6 channels)

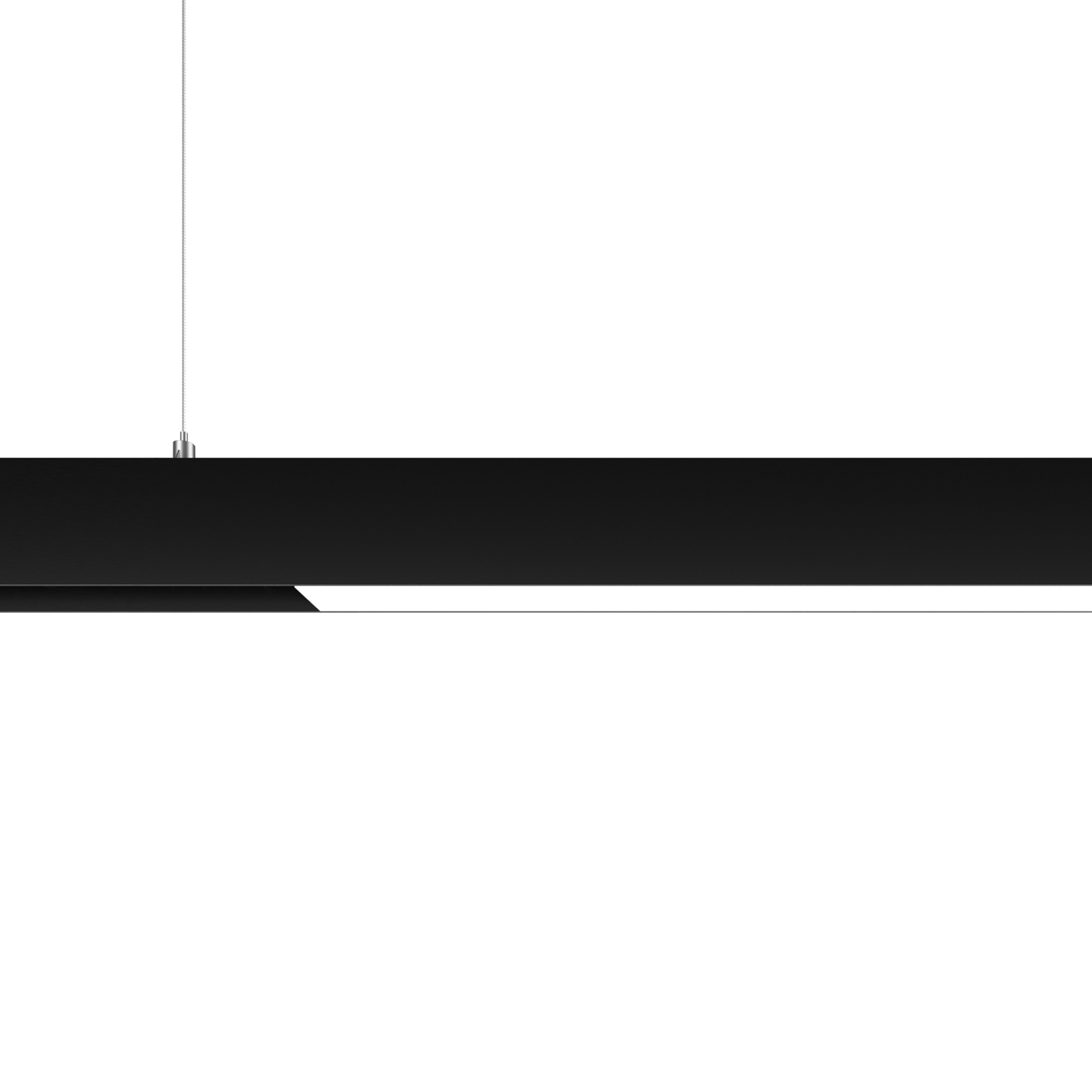

MOVE IT 25 track

050-7302038

Información rápida

DALI-2
IP20 / CP3
620 mm,

Color

Ficha técnica

General

  • Techo
  • Suspendido
  • negro intenso
  • RAL 9005
  • IP20

Eléctrico

  • DALI-2
  • CP3
  • 48 V
  • max 6.67 A

Físico

  • longitud 620 mm
  • ancho 31 mm
  • altura 60 mm
  • 0.65 kg

Perfil de aluminio extruido con ancho de junta de 28 mm; para montaje sobre pared/techo o suspendido (cable de 1500 mm como accesorio); altura regulable sin herramientas; perfil de aluminio a 48V y DALI.; superficie negro intenso anodizada; elementos de luz insertables y desplazables sin necesidad de herramienta a través de un soporte magnético con bloqueo; grado de protección IP20; CP3; el accesorio se menciona por separado;

Datos de productos y documentos de licitación

Descargar todo

Fichas técnicas

Descargar todo

Archivos de planificación y datos de iluminación

Descargar todo

Certificados

Descargar todo
Descargar todo
mainDrawing

Productos del sistema

JUST 32

FOCUS MOVE IT 25

JUST 45

MOVE IT 25 / 25 S / 45

JUST 55

MOVE IT 25 / 25 S / 45

Accesorios

Convertidor

número de artículo
potencia
tensión / frecuencia
clase de protección
tensión constante
control
POWER SUPPLY external
002-62132
320 W
min 50 Hz
max 60 Hz
PC2
48 V
POWER SUPPLY external
002-62133
60 W
min 47 Hz
max 63 Hz
PC2
48 V
POWER SUPPLY external
002-62134
100 W
min 50 Hz
max 60 Hz
PC2
48 V
POWER SUPPLY external
002-62135
150 W
min 50 Hz
max 60 Hz
PC2
48 V
POWER SUPPLY external
002-62138
200 W
min 50 Hz
max 60 Hz
PC2
48 V
DIN RAIL POWER SUPPLY PRO
005-6220110
240 W
min 50 Hz
max 60 Hz
PC2
DIN RAIL POWER SUPPLY PRO
005-6220210
480 W
min 50 Hz
max 60 Hz
PC2
DIN RAIL POWER SUPPLY BASIC
005-6520210
160 W
min 50 Hz
max 60 Hz
PC2
48 V
POWER SUPPLY surface
050-2055117
60 W
min 47 Hz
max 63 Hz
PC2
48 V
non atenuable
POWER SUPPLY surface
050-2055118
60 W
min 47 Hz
max 63 Hz
PC2
48 V
non atenuable
POWER SUPPLY surface
050-2055137
60 W
min 47 Hz
max 63 Hz
PC2
48 V
DALI-2
POWER SUPPLY surface
050-2055138
60 W
min 47 Hz
max 63 Hz
PC2
48 V
DALI-2
POWER SUPPLY surface
050-2055217
150 W
min 50 Hz
max 60 Hz
PC2
48 V
non atenuable
POWER SUPPLY surface
050-2055218
150 W
min 50 Hz
max 60 Hz
PC2
48 V
non atenuable
POWER SUPPLY surface
050-2055237
150 W
min 50 Hz
max 60 Hz
PC2
48 V
DALI-2
POWER SUPPLY surface
050-2055238
150 W
min 50 Hz
max 60 Hz
PC2
48 V
DALI-2
POWER SUPPLY surface
050-2055317
320 W
min 47 Hz
max 63 Hz
PC1
48 V
non atenuable
POWER SUPPLY surface
050-2055318
320 W
min 47 Hz
max 63 Hz
PC1
48 V
non atenuable
POWER SUPPLY surface
050-2055337
320 W
min 47 Hz
max 63 Hz
PC1
48 V
DALI-2
POWER SUPPLY surface
050-2055338
320 W
min 47 Hz
max 63 Hz
PC1
48 V
DALI-2
POWER SUPPLY surface
050-2055417
100 W
min 50 Hz
max 60 Hz
PC2
48 V
non atenuable
POWER SUPPLY surface
050-2055418
100 W
min 50 Hz
max 60 Hz
PC2
48 V
non atenuable
POWER SUPPLY surface
050-2055437
100 W
min 50 Hz
max 60 Hz
PC2
48 V
DALI-2
POWER SUPPLY surface
050-2055438
100 W
min 50 Hz
max 60 Hz
PC2
48 V
DALI-2
POWER SUPPLY surface
050-2055517
250 W
min 50 Hz
max 60 Hz
PC2
48 V
non atenuable
POWER SUPPLY surface
050-2055518
250 W
min 50 Hz
max 60 Hz
PC2
48 V
non atenuable
POWER SUPPLY surface
050-2055537
250 W
min 50 Hz
max 60 Hz
PC2
48 V
DALI-2
POWER SUPPLY surface
050-2055538
250 W
min 50 Hz
max 60 Hz
PC2
48 V
DALI-2
POWER SUPPLY intrack
050-2071038
100 W
min 50 Hz
max 60 Hz
PC2
POWER SUPPLY intrack
050-2071138
150 W
min 50 Hz
max 60 Hz
PC2

Montaje

número de artículo
tipo
color
dimensiones
CABLE SUSPENSION
005-2152110
cromo
ancho 46 mm
0,05 kg
CABLE SUSPENSION
005-2152118
negro
ancho 46 mm
0,05 kg
LINEAR CONNECTOR mechanical
050-2011310
Suspensión
cromo
longitud 120 mm
ancho 28 mm
0,09 kg
LINEAR CONNECTOR mechanical
050-2011318
Suspensión
negro
longitud 120 mm
ancho 28 mm
0,06 kg
LINEAR CONNECTOR mechanical
050-2011410
superficie
longitud 120 mm
ancho 28 mm
0,06 kg
CEILING FASTENER
050-2041117
blanco tráfico
RAL 9016
longitud 67 mm
ancho 31 mm
altura 8 mm
0,01 kg
CEILING FASTENER
050-2041118
negro intenso
RAL 9005
longitud 67 mm
ancho 31 mm
altura 8 mm
0,03 kg
WALL MOUNTING ACCESSORY mechanical
050-2044118
longitud 28 mm
ancho 10 mm
altura 5 mm
0,01 kg
END CAPS
050-7300008
1 par
negro intenso
RAL 9005
longitud 60 mm
ancho 31 mm
altura 3 mm
0,3 kg
END CAPS
050-730000G
1 par
oro polvo
RAL 260-M
longitud 60 mm
ancho 31 mm
altura 3 mm
0,04 kg
END CAPS
050-730000P
1 par
blanco tráfico
RAL 9016
longitud 60 mm
ancho 31 mm
altura 3 mm
0,04 kg
END CAPS
050-730000X
1 par
colores especiales
longitud 60 mm
ancho 31 mm
altura 3 mm
0,04 kg

Componentes eléctricos

número de artículo
tipo
dimensiones
color
CANOPY square
005-2311717
longitud 90 mm
ancho 90 mm
altura 22 mm
0,1 kg
blanco tráfico
RAL 9016
CANOPY square
005-2311718
longitud 90 mm
ancho 90 mm
altura 22 mm
0,1 kg
negro intenso
RAL 9005
DIN RAIL DALI-2 SELV DEVICE
005-6620030
longitud 107 mm
ancho 37 mm
altura 58 mm
0,08 kg
DALI-2 SELV DEVICE
050-2061130
unidad de control
longitud 212 mm
ancho 37 mm
altura 26 mm
0,1 kg
ESSENTIAL SENSOR
050-2063178
brillantez & presencia
longitud 125 mm
ancho 28 mm
altura 45 mm
0,09 kg
WIRELESS TO DALI-2 CONTROL DEVICE
050-2065230
longitud 111 mm
ancho 25 mm
altura 45 mm
0,07 kg
WIRELESS TO DALI-2 REPEATER
050-2066230
longitud 111 mm
ancho 25 mm
altura 45 mm
0,11 kg

Alimentador

número de artículo
control
longitud del cable de alimentación
dimensiones
POWER FEEDER UNIT
050-2020110
non DIM | 2 × 2,5 mm²
500 mm
longitud 78 mm
ancho 28 mm
altura 6 mm
0,2 kg
POWER FEEDER UNIT
050-2020130
DALI-2 | 2 × 2,5 + 2 × 0,5 mm²
500 mm
longitud 78 mm
ancho 28 mm
altura 6 mm
0,07 kg
MIDDLE FEED
050-2038130
DALI-2
2.000 mm
longitud 120 mm
ancho 28 mm
altura 6 mm
0,24 kg

Montaje eléctrico

número de artículo
color
tipo
dimensiones
NODE CONNECTOR incl. cable suspension
050-2022237
blanco tráfico
RAL 9016
con alimentador | cable cromado
diámetro 64 mm
altura 60 mm
0,68 kg
NODE CONNECTOR incl. cable suspension
050-2022238
negro intenso
RAL 9005
con alimentador | cable cromado
diámetro 64 mm
altura 60 mm
0,45 kg
NODE CONNECTOR incl. cable suspension
050-202223X
colores especiales
con alimentador | cable cromado
diámetro 64 mm
altura 60 mm
0,65 kg
NODE CONNECTOR incl. cable suspension
050-2022247
blanco tráfico
RAL 9016
con alimentador | cable negro
diámetro 64 mm
altura 60 mm
0,61 kg
NODE CONNECTOR incl. cable suspension
050-2022248
negro intenso
RAL 9005
con alimentador | cable negro
diámetro 64 mm
altura 60 mm
0,45 kg
NODE CONNECTOR incl. cable suspension
050-202224X
colores especiales
con alimentador | cable negro
diámetro 64 mm
altura 60 mm
0,65 kg
LINEAR CONNECTOR mechanical & electrical
050-2031230
longitud 120 mm
ancho 27 mm
0,2 kg
NODE CONNECTOR incl. cable suspension
050-2033137
blanco tráfico
RAL 9016
sin alimentador | cable cromado
diámetro 64 mm
altura 60 mm
0,43 kg
NODE CONNECTOR incl. cable suspension
050-2033138
negro intenso
RAL 9005
sin alimentador | cable cromado
diámetro 64 mm
altura 60 mm
0,44 kg
NODE CONNECTOR incl. cable suspension
050-203313X
colores especiales
sin alimentador | cable cromado
diámetro 64 mm
altura 60 mm
0,45 kg
NODE CONNECTOR incl. cable suspension
050-2033147
blanco tráfico
RAL 9016
sin alimentador | cable negro
diámetro 64 mm
altura 60 mm
0,45 kg
NODE CONNECTOR incl. cable suspension
050-2033148
negro intenso
RAL 9005
sin alimentador | cable negro
diámetro 64 mm
altura 60 mm
0,44 kg
NODE CONNECTOR incl. cable suspension
050-203314X
colores especiales
sin alimentador | cable negro
diámetro 64 mm
altura 60 mm
0,45 kg
NODE END CAP
050-7300108
negro intenso
RAL 9005
con conector eléctrico
0,09 kg
NODE END CAP
050-730010P
blanco tráfico
RAL 9016
con conector eléctrico
0,09 kg
NODE END CAP
050-730010X
colores especiales
con conector eléctrico
0,1 kg
CURVE CONNECTOR
050-7303038
negro intenso
RAL 9005
mecánico y eléctrico R 300 mm
longitud 416 mm
ancho 31 mm
altura 60 mm
0,7 kg
CURVE CONNECTOR
050-730303G
oro polvo
RAL 260-M
mecánico y eléctrico R 300 mm
longitud 416 mm
ancho 31 mm
altura 60 mm
0,7 kg
CURVE CONNECTOR
050-730303P
blanco tráfico
RAL 9016
mecánico y eléctrico R 300 mm
longitud 416 mm
ancho 31 mm
altura 60 mm
0,7 kg
CURVE CONNECTOR
050-730303X
colores especiales
mecánico y eléctrico R 300 mm
longitud 416 mm
ancho 31 mm
altura 60 mm
0,7 kg
CURVE CONNECTOR
050-7303118
negro intenso
RAL 9005
mecánico R 300 mm
longitud 416 mm
ancho 31 mm
altura 60 mm
0,45 kg
CURVE CONNECTOR
050-730311G
oro polvo
RAL 260-M
mecánico R 300 mm
longitud 416 mm
ancho 31 mm
altura 60 mm
0,45 kg
CURVE CONNECTOR
050-730311P
blanco tráfico
RAL 9016
mecánico R 300 mm
longitud 416 mm
ancho 31 mm
altura 60 mm
0,45 kg
CURVE CONNECTOR
050-730311X
colores especiales
mecánico R 300 mm
longitud 416 mm
ancho 31 mm
altura 60 mm
0,45 kg

Óptico

número de artículo
color
dimensiones
BLIND COVER
050-7004008
negro intenso
RAL 9005
longitud 1.217 mm
ancho 28 mm
0,11 kg
BLIND COVER
050-7008008
negro intenso
RAL 9005
longitud 2.417 mm
ancho 28 mm
0,18 kg
BLIND COVER
050-7009008
negro intenso
RAL 9005
longitud 3.622 mm
ancho 28 mm
0,28 kg
