MOVE IT 25 track
Curve connector
Node connector (up to 6 channels)

MOVE IT 25 track

050-7302038

Quickinfo

DALI-2
IP20 / SK3 / 48 V

Farbe

Datenblatt

Allgemein

  • Decke
  • Abgehängt
  • Tiefschwarz
  • RAL 9005
  • IP20

Elektrisch

  • DALI-2
  • 48 V
  • SK3

Abmessungen

  • Länge 620 mm
  • Breite 31 mm
  • Höhe 60 mm
  • 0.65 kg

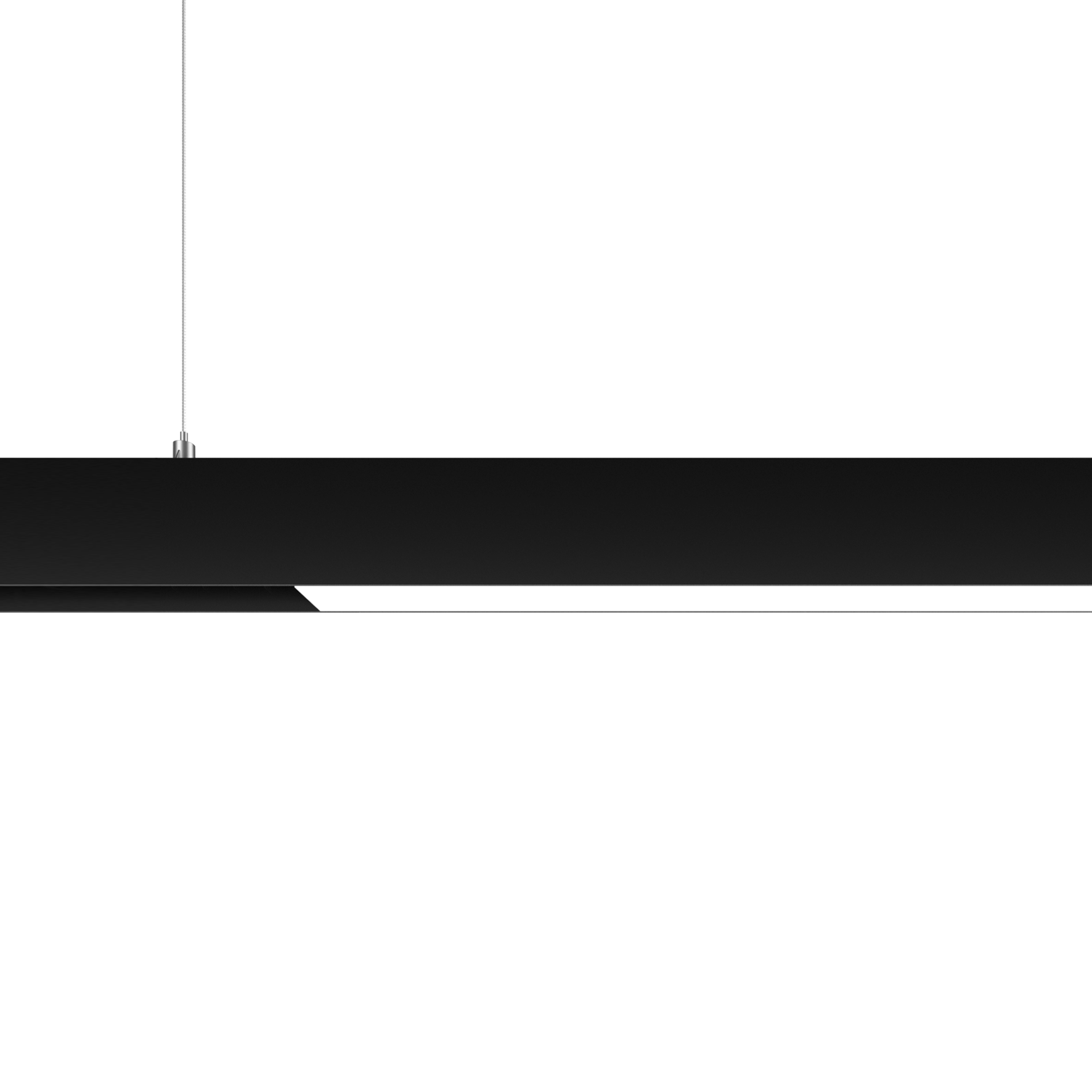

Aluminiumstrangpressprofil mit 28mm Fugenbreite; für Wand-/Deckenanbaumontage oder für abgehängte Montage (1500mm Seilabhängung als Zubehör); werkzeuglose Höhenverstellung; mit integriertem Stromschienenprofil für Abnahme von Versorgungsspannung und DALI Signal; Oberfläche Tiefschwarz eloxiert; Lichteinsätze mittels Magnethalter+Verriegelung werkzeuglos einsetz- und verschiebbar; Schutzart IP20; SK3; 48 V; Zubehör wird separat angeführt;

Produktdaten & Ausschreibungsunterlagen

Gesamtdownload

Datenblätter

Gesamtdownload

Planungsdateien & Beleuchtungsdaten

Gesamtdownload

Zertifikate

Gesamtdownload
Gesamtdownload
mainDrawing

System Produkte

JUST 32

FOCUS MOVE IT 25

JUST 45

MOVE IT 25 / 25 S / 45

JUST 55

MOVE IT 25 / 25 S / 45

Zubehör

Konverter

Artikelnummer
Leistung
Spannung / Frequenz
Schutzklasse
Ausgangsspannung
Steuerung
POWER SUPPLY external
002-60320
320 W
min 47 Hz
max 63 Hz
PC1
48 V
POWER SUPPLY external
002-62133
60 W
min 47 Hz
max 63 Hz
PC2
48 V
POWER SUPPLY external
002-62134
100 W
min 50 Hz
max 60 Hz
PC2
48 V
POWER SUPPLY external
002-62135
150 W
min 50 Hz
max 60 Hz
PC2
48 V
POWER SUPPLY external
002-62139
250 W
min 50 Hz
max 60 Hz
PC2
48 V
DIN RAIL POWER SUPPLY PRO
005-6220110
240 W
min 50 Hz
max 60 Hz
PC2
DIN RAIL POWER SUPPLY PRO
005-6220210
480 W
min 50 Hz
max 60 Hz
PC2
DIN RAIL POWER SUPPLY BASIC
005-6520210
160 W
min 50 Hz
max 60 Hz
PC2
48 V
POWER SUPPLY surface
050-2055117
60 W
min 47 Hz
max 63 Hz
PC2
48 V
nicht dimmbar
POWER SUPPLY surface
050-2055118
60 W
min 47 Hz
max 63 Hz
PC2
48 V
nicht dimmbar
POWER SUPPLY surface
050-2055137
60 W
min 47 Hz
max 63 Hz
PC2
48 V
DALI-2
POWER SUPPLY surface
050-2055138
60 W
min 47 Hz
max 63 Hz
PC2
48 V
DALI-2
POWER SUPPLY surface
050-2055217
153 W
min 47 Hz
max 63 Hz
PC1
48 V
nicht dimmbar
POWER SUPPLY surface
050-2055218
153 W
min 47 Hz
max 63 Hz
PC1
48 V
nicht dimmbar
POWER SUPPLY surface
050-2055237
153 W
min 47 Hz
max 63 Hz
PC1
48 V
DALI-2
POWER SUPPLY surface
050-2055238
153 W
min 47 Hz
max 63 Hz
PC1
48 V
DALI-2
POWER SUPPLY surface
050-2055317
320 W
min 47 Hz
max 63 Hz
PC1
48 V
nicht dimmbar
POWER SUPPLY surface
050-2055318
320 W
min 47 Hz
max 63 Hz
PC1
48 V
nicht dimmbar
POWER SUPPLY surface
050-2055337
320 W
min 47 Hz
max 63 Hz
PC1
48 V
DALI-2
POWER SUPPLY surface
050-2055338
320 W
min 47 Hz
max 63 Hz
PC1
48 V
DALI-2
POWER SUPPLY surface
050-2055417
100 W
min 50 Hz
max 60 Hz
PC2
48 V
nicht dimmbar
POWER SUPPLY surface
050-2055418
100 W
min 50 Hz
max 60 Hz
PC2
48 V
nicht dimmbar
POWER SUPPLY surface
050-2055437
100 W
min 50 Hz
max 60 Hz
PC2
48 V
DALI-2
POWER SUPPLY surface
050-2055438
100 W
min 50 Hz
max 60 Hz
PC2
48 V
DALI-2
POWER SUPPLY surface
050-2055517
250 W
min 50 Hz
max 60 Hz
PC2
48 V
nicht dimmbar
POWER SUPPLY surface
050-2055518
250 W
min 50 Hz
max 60 Hz
PC2
48 V
nicht dimmbar
POWER SUPPLY surface
050-2055537
250 W
min 50 Hz
max 60 Hz
PC2
48 V
DALI-2
POWER SUPPLY surface
050-2055538
250 W
min 47 Hz
max 63 Hz
PC2
48 V
DALI-2
POWER SUPPLY intrack
050-2071038
100 W
min 50 Hz
max 60 Hz
PC2
POWER SUPPLY intrack
050-2071138
150 W
min 50 Hz
max 60 Hz
PC2

Montage

Artikelnummer
Typ
Farbe
Abmessungen
Kabellänge
CABLE SUSPENSION
005-2152110
Chrom
Breite 46 mm
0,05 kg
CABLE SUSPENSION
005-2152118
Schwarz
Breite 46 mm
0,05 kg
LINEAR CONNECTOR mechanical
050-2011310
Abgehängt
Chrom
Länge 120 mm
Breite 28 mm
0,12 kg
LINEAR CONNECTOR mechanical
050-2011318
Abgehängt
Schwarz
Länge 120 mm
Breite 28 mm
0,08 kg
LINEAR CONNECTOR mechanical
050-2011410
Aufbau
Länge 120 mm
Breite 28 mm
0,06 kg
CEILING FASTENER
050-2041117
Verkehrsweiß
RAL 9016
Länge 67 mm
Breite 31 mm
Höhe 8 mm
0,01 kg
CEILING FASTENER
050-2041118
Tiefschwarz
RAL 9005
Länge 67 mm
Breite 31 mm
Höhe 8 mm
0,03 kg
WALL MOUNTING ACCESSORY mechanical
050-2044118
Länge 28 mm
Breite 10 mm
Höhe 5 mm
0,01 kg
END CAPS
050-7300008
1 Paar
Tiefschwarz
RAL 9005
Länge 60 mm
Breite 31 mm
Höhe 3 mm
0,3 kg
END CAPS
050-730000G
1 Paar
Goldstaub / Tiefschwarz
RAL 260-M / RAL 9005
Länge 60 mm
Breite 31 mm
Höhe 3 mm
0,04 kg
END CAPS
050-730000P
1 Paar
Verkehrsweiß / Tiefschwarz
RAL 9016 / RAL 9005
Länge 60 mm
Breite 31 mm
Höhe 3 mm
0,04 kg
END CAPS
050-730000X
1 Paar
Spezialfarben
Länge 60 mm
Breite 31 mm
Höhe 3 mm
0,04 kg

Elektrische Komponenten

Artikelnummer
Typ
Abmessungen
Farbe
CANOPY square
005-2311717
Länge 90 mm
Breite 90 mm
Höhe 22 mm
0,1 kg
Verkehrsweiß
RAL 9016
CANOPY square
005-2311718
Länge 90 mm
Breite 90 mm
Höhe 22 mm
0,1 kg
Tiefschwarz
RAL 9005
DIN RAIL DALI-2 SELV DEVICE
005-6620030
Länge 107 mm
Breite 37 mm
Höhe 58 mm
DALI-2 SELV DEVICE
050-2061130
Steuereinheit
Länge 212 mm
Breite 37 mm
Höhe 26 mm
0,1 kg
ESSENTIAL SENSOR
050-2063178
Helligkeit & Anwesenheit
Länge 125 mm
Breite 28 mm
Höhe 45 mm
0,09 kg
WIRELESS TO DALI-2 CONTROL DEVICE
050-2065230
Länge 111 mm
Breite 25 mm
Höhe 45 mm
0,07 kg
WIRELESS TO DALI-2 REPEATER
050-2066230
Länge 111 mm
Breite 25 mm
Höhe 45 mm
0,11 kg

Einspeisung

Artikelnummer
Abmessungen
Länge des Einspeisekabels
POWER FEEDER UNIT
050-2020110
Länge 78 mm
Breite 28 mm
Höhe 6 mm
0,2 kg
500 mm
POWER FEEDER UNIT
050-2020130
Länge 78 mm
Breite 28 mm
Höhe 6 mm
0,07 kg
500 mm
MIDDLE FEED
050-2038130
Länge 120 mm
Breite 28 mm
Höhe 6 mm
0,24 kg
2.000 mm

Elektrische Montage

Artikelnummer
Farbe
Typ
Abmessungen
Kabellänge
NODE CONNECTOR incl. cable suspension
050-2022237
Verkehrsweiß
RAL 9016
incl. feeder | chrome cable
Durchmesser 64 mm
Höhe 60 mm
0,68 kg
NODE CONNECTOR incl. cable suspension
050-2022238
Tiefschwarz
RAL 9005
incl. feeder | chrome cable
Durchmesser 64 mm
Höhe 60 mm
0,45 kg
NODE CONNECTOR incl. cable suspension
050-202223X
Spezialfarben
incl. feeder | chrome cable
Durchmesser 64 mm
Höhe 60 mm
0,65 kg
NODE CONNECTOR incl. cable suspension
050-2022247
Verkehrsweiß
RAL 9016
incl. feeder | black cable
Durchmesser 64 mm
Höhe 60 mm
0,61 kg
NODE CONNECTOR incl. cable suspension
050-2022248
Tiefschwarz
RAL 9005
incl. feeder | black cable
Durchmesser 64 mm
Höhe 60 mm
0,45 kg
NODE CONNECTOR incl. cable suspension
050-202224X
Spezialfarben
incl. feeder | black cable
Durchmesser 64 mm
Höhe 60 mm
0,65 kg
LINEAR CONNECTOR mechanical & electrical
050-2031230
Länge 120 mm
Breite 27 mm
0,06 kg
NODE CONNECTOR incl. cable suspension
050-2033137
Verkehrsweiß
RAL 9016
excl. feeder | chrome cable
Durchmesser 64 mm
Höhe 60 mm
0,43 kg
NODE CONNECTOR incl. cable suspension
050-2033138
Tiefschwarz
RAL 9005
excl. feeder | chrome cable
Durchmesser 64 mm
Höhe 60 mm
0,44 kg
NODE CONNECTOR incl. cable suspension
050-203313X
Spezialfarben
excl. feeder | chrome cable
Durchmesser 64 mm
Höhe 60 mm
0,45 kg
NODE CONNECTOR incl. cable suspension
050-2033147
Verkehrsweiß
RAL 9016
excl. feeder | black cable
Durchmesser 64 mm
Höhe 60 mm
0,45 kg
NODE CONNECTOR incl. cable suspension
050-2033148
Tiefschwarz
RAL 9005
excl. feeder | black cable
Durchmesser 64 mm
Höhe 60 mm
0,44 kg
NODE CONNECTOR incl. cable suspension
050-203314X
Spezialfarben
excl. feeder | black cable
Durchmesser 64 mm
Höhe 60 mm
0,45 kg
NODE END CAP
050-7300108
Tiefschwarz
RAL 9005
inkl. elektrischem Verbinder
0,09 kg
NODE END CAP
050-730010P
Verkehrsweiß / Tiefschwarz
RAL 9016 / RAL 9005
inkl. elektrischem Verbinder
0,09 kg
NODE END CAP
050-730010X
Spezialfarben
inkl. elektrischem Verbinder
0,1 kg
CURVE CONNECTOR
050-7303038
Tiefschwarz
RAL 9005
mechanisch & elektrisch R 300 mm
Länge 416 mm
Breite 31 mm
Höhe 60 mm
0,7 kg
CURVE CONNECTOR
050-730303G
Goldstaub / Tiefschwarz
RAL 260-M / RAL 9005
mechanisch & elektrisch R 300 mm
Länge 416 mm
Breite 31 mm
Höhe 60 mm
0,7 kg
CURVE CONNECTOR
050-730303P
Verkehrsweiß / Tiefschwarz
RAL 9016 / RAL 9005
mechanisch & elektrisch R 300 mm
Länge 416 mm
Breite 31 mm
Höhe 60 mm
0,7 kg
CURVE CONNECTOR
050-730303X
Spezialfarben
mechanisch & elektrisch R 300 mm
Länge 416 mm
Breite 31 mm
Höhe 60 mm
0,7 kg
CURVE CONNECTOR
050-7303118
Tiefschwarz
RAL 9005
mechanisch R 300 mm
Länge 416 mm
Breite 31 mm
Höhe 60 mm
0,45 kg
CURVE CONNECTOR
050-730311G
Goldstaub / Tiefschwarz
RAL 260-M / RAL 9005
mechanisch R 300 mm
Länge 416 mm
Breite 31 mm
Höhe 60 mm
0,45 kg
CURVE CONNECTOR
050-730311P
Verkehrsweiß / Tiefschwarz
RAL 9016 / RAL 9005
mechanisch R 300 mm
Länge 416 mm
Breite 31 mm
Höhe 60 mm
0,45 kg
CURVE CONNECTOR
050-730311X
Spezialfarben
mechanisch R 300 mm
Länge 416 mm
Breite 31 mm
Höhe 60 mm
0,45 kg

Optisch

Artikelnummer
Farbe
Abmessungen
BLIND COVER
050-7004008
Tiefschwarz
RAL 9005
Länge 1.217 mm
Breite 28 mm
0,11 kg
BLIND COVER
050-7008008
Tiefschwarz
RAL 9005
Länge 2.417 mm
Breite 28 mm
0,18 kg
BLIND COVER
050-7009008
Tiefschwarz
RAL 9005
Länge 3.622 mm
Breite 28 mm
0,28 kg
