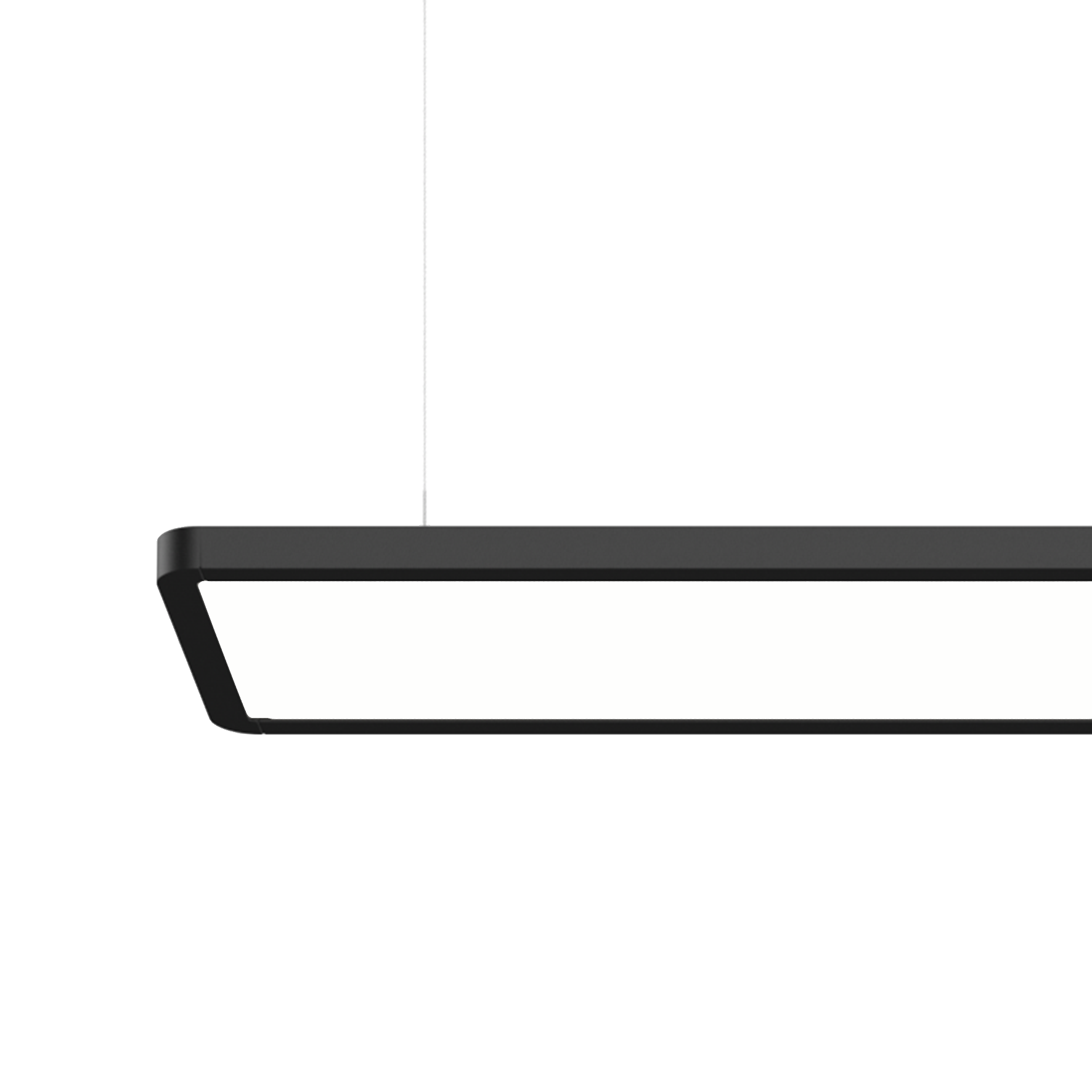

TASK S linear direct / indirect TW power suspended system, TASK S linear direct suspended system, TASK S linear sensor direct suspended system, TASK S linear sensor direct / indirect TW power suspended system, TASK S linear direct / indirect soft suspended system, TASK S linear sensor direct / indirect power suspended system, TASK S linear sensor direct / indirect soft suspended system, TASK S linear direct / indirect power suspended system

TASK S linear direct / indirect power

suspended system

059-5765138K

Información rápida

4000 K
CRI ≥ 90 / 3 SDCM (initial MacAdam)
UGR ≤ 19
4.140 lm/↑ 2.230 lm
123 lm/W
L90 / 50000 h
DALI-2
Microprismatic
IP20 / CP1 / 220-240 V
1.457 mm,

Color

Color

General

  • Techo
  • Suspendido
  • negro intenso
  • RAL 9005
  • IP20
  • indirecto 2230 lm
  • direct 4140 lm
  • total 6370 lm

LED

  • 4000 K
  • IRC ≥ 90
  • L90 / 50000 h
  • ≤ 3 SDCM (initial MacAdam)
  • Rg: 96
  • Rf: 90
  • R{1-15}: 87
  • MR 0.75
  • MDER 0.68

Óptico

  • Microprismatic
  • microprismatic
  • UGR ≤ 19
  • PstLM ≤ 1.0 1
  • SVM ≤ 0.4 2

Eléctrico

  • DALI-2
  • 220-240 V
  • sistema 52 W
  • sistema 123 lm/W 3
  • CP1
  • 1 DALI Addr.

Físico

  • longitud 1457 mm
  • ancho 180 mm
  • altura 34 mm
  • 4.2 kg

Tipos de disyuntores

Tipo de disyuntor automático

B10
B13
B16
B20
C10
C13
C16
C20

Numero de fijaciones

12
16
20
25
20
27
34
41
1 Valor del producto continente a plena carga (no atenuado) 2 incluida la consideración de las pérdidas ópticas y las pérdidas de la unidad de control interna 3 incluida la consideración de las pérdidas ópticas, las pérdidas de la unidad de control interno y la eficiencia del dispositivo operativo

Cuerpo de luminaria de aluminio con cantos redondeados; forma rectangular; diseño extremadamente plano (sólo 15 mm) y esbelto (sólo 180 mm); idioma de formas moderno en diseño noble para la exigencias más altas; para sistemas de iluminación continuos; superficie pintada al polvo en negro intenso; regulación de la altura sin necesitar herramientas; sistema de montaje rápido sin herramientas; distribución de luz directa a través de cuerpo LGP (Light Guiding Prism); la luz acoplada lateralmente se orienta hacia abajo por medio de un grabado por láser; orientación luz por medio de un elemento altamente reflectante; proporción indirecta con pletinas propias para un flujo luminoso aumentado y una iluminación máxima del techo; difusor microprismático de PMMA; iluminación homogénea; igual luminancia en todos los paneles con el mismo equipamiento; UGR ≤ 19; color de luz 4000 K; ≤ 3 SDCM (initial MacAdam); CRI ≥ 90; mín. 90 % del flujo luminoso después de 50000 horas de funcionamiento; LED energéticamente eficientes con alto rendimiento de color; grado de protección IP20; CP1; 220-240 V; cableado interno de la lámpara libre de halógenos; incluido convertidor DALI-2; disponible accesorio para la absorción del ruido; el accesorio se menciona por separado; fuente luminosa sustituible por un técnico autorizado; mecanismo de control sustituible por un técnico autorizado;

Datos de productos y documentos de licitación

Fichas técnicas

Archivos de planificación y datos de iluminación

Descargar todo

Accesorios

Montaje

número de artículo
tipo
color
dimensiones
END PIECE
059-2792117
incl. suspensión de cable
blanco puro
RAL 9010
longitud 106 mm
ancho 36 mm
0,13 kg
END PIECE
059-2792118
incl. suspensión de cable
negro intenso
RAL 9005
longitud 106 mm
ancho 36 mm
0,09 kg
CABLE SUSPENSION
059-2792127
blanco puro
RAL 9010
0,04 kg
LINEAR CONNECTOR
059-2792417
incl. suspensión de cable
blanco puro
RAL 9010
longitud 315 mm
ancho 36 mm
altura 18 mm
0,2 kg
LINEAR CONNECTOR
059-2792418
incl. suspensión de cable
negro intenso
RAL 9005
longitud 315 mm
ancho 36 mm
altura 18 mm
0,24 kg
CORNER CONNECTOR 90°
059-2792817
incl. suspensión de cable
blanco puro
RAL 9010
longitud 254 mm
ancho 254 mm
altura 18 mm
CORNER CONNECTOR 90°
059-2792818
incl. suspensión de cable
negro intenso
RAL 9005
longitud 254 mm
ancho 254 mm
altura 18 mm

Alimentador

número de artículo
color
tipo
dimensiones
longitud del cable de alimentación
POWER FEEDER 5 × 1.5 mm²
059-2792217
blanco puro
RAL 9010
incluye florón, cable de alimentación y suspensión por cable
longitud 106 mm
ancho 36 mm
altura 18 mm
0,38 kg
1.500 mm
POWER FEEDER 5 × 1.5 mm²
059-2792218
negro intenso
RAL 9005
incluye florón, cable de alimentación y suspensión por cable
longitud 106 mm
ancho 36 mm
altura 18 mm
0,4 kg
1.500 mm
MIDDLE POWER FEEDER 5 × 1.5 mm²
059-2792517
blanco puro
RAL 9010
incluye florón, cable de alimentación y suspensión por cable
longitud 315 mm
ancho 36 mm
altura 18 mm
0,46 kg
1.500 mm
MIDDLE POWER FEEDER 5 × 1.5 mm²
059-2792518
negro intenso
RAL 9005
incluye florón, cable de alimentación y suspensión por cable
longitud 315 mm
ancho 36 mm
altura 18 mm
0,6 kg
1.500 mm

Montaje eléctrico

número de artículo
color
tipo
dimensiones
SYSTEM CONNECTOR cuttable
059-2792307
blanco puro
RAL 9010
incl. suspensión de cable
longitud 1.200 mm
ancho 36 mm
altura 18 mm
1,09 kg
SYSTEM CONNECTOR cuttable
059-2792308
negro intenso
RAL 9005
incl. suspensión de cable
longitud 1.200 mm
ancho 36 mm
altura 18 mm
1,02 kg
LINEAR CONNECTOR
059-2792317
blanco puro
RAL 9010
incl. suspensión de cable
longitud 315 mm
ancho 36 mm
altura 18 mm
0,23 kg
LINEAR CONNECTOR
059-2792318
negro intenso
RAL 9005
incl. suspensión de cable
longitud 315 mm
ancho 36 mm
altura 18 mm
0,27 kg
SYSTEM CONNECTOR
059-2792327
blanco puro
RAL 9010
incl. suspensión de cable
longitud 800 mm
ancho 36 mm
altura 18 mm
0,86 kg
SYSTEM CONNECTOR
059-2792328
negro intenso
RAL 9005
incl. suspensión de cable
longitud 800 mm
ancho 36 mm
altura 18 mm
0,89 kg
SYSTEM CONNECTOR
059-2792337
blanco puro
RAL 9010
incl. suspensión de cable
longitud 1.200 mm
ancho 36 mm
altura 18 mm
1,02 kg
SYSTEM CONNECTOR
059-2792338
negro intenso
RAL 9005
incl. suspensión de cable
longitud 1.200 mm
ancho 36 mm
altura 18 mm
1 kg
SYSTEM CONNECTOR cuttable
059-2792347
blanco puro
RAL 9010
incl. suspensión de cable
longitud 2.400 mm
ancho 36 mm
altura 18 mm
1,86 kg
SYSTEM CONNECTOR cuttable
059-2792348
negro intenso
RAL 9005
incl. suspensión de cable
longitud 2.400 mm
ancho 36 mm
altura 18 mm
1,81 kg
CORNER CONNECTOR 90°
059-2792717
blanco puro
RAL 9010
incl. suspensión de cable
longitud 254 mm
ancho 254 mm
altura 18 mm
0,45 kg
CORNER CONNECTOR 90°
059-2792718
negro intenso
RAL 9005
incl. suspensión de cable
longitud 254 mm
ancho 254 mm
altura 18 mm
0,45 kg
