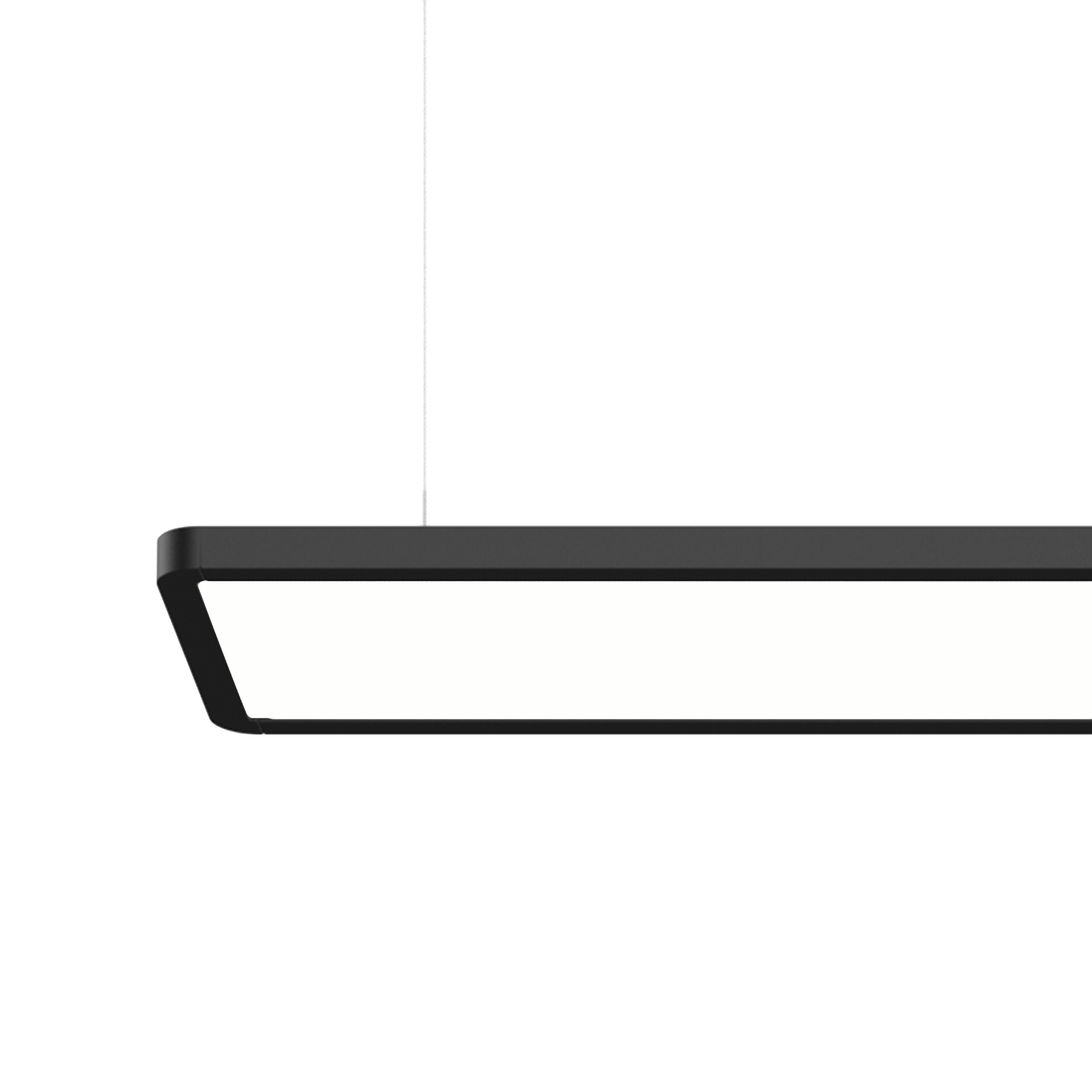

TASK S linear direct / indirect TW power suspended system, TASK S linear direct suspended system, TASK S linear sensor direct suspended system, TASK S linear sensor direct / indirect TW power suspended system, TASK S linear direct / indirect soft suspended system, TASK S linear sensor direct / indirect power suspended system, TASK S linear sensor direct / indirect soft suspended system, TASK S linear direct / indirect power suspended system

TASK S linear direct / indirect power

suspended system

059-5765138K

Infos rapides

4000 K
CRI ≥ 90 / 3 SDCM (initial MacAdam)
UGR ≤ 19
4 140 lm/↑ 2 230 lm
123 lm/W
L90 / 50000 h
DALI-2
Microprismatic
IP20 / CP1 / 220-240 V
1 457 mm,

Couleur

Couleur

Général

  • Plafond
  • Suspendu
  • noir profond
  • RAL 9005
  • IP20
  • Indirect 2230 lm
  • direct 4140 lm
  • total 6370 lm

LED

  • 4000 K
  • CRI ≥ 90
  • L90 / 50000 h
  • ≤ 3 SDCM (initial MacAdam)
  • Rg: 96
  • Rf: 90
  • R{1-15}: 87
  • MR 0.75
  • MDER 0.68

Optique

  • Microprismatic
  • microprismatic
  • UGR ≤ 19
  • PstLM ≤ 1.0 1
  • SVM ≤ 0.4 2

Electrique

  • DALI-2
  • 220-240 V
  • système 52 W
  • système 123 lm/W 3
  • CP1
  • 1 DALI Addr.

Physique

  • longueur 1457 mm
  • largeur 180 mm
  • hauteur 34 mm
  • 4.2 kg

Types de disjoncteurs

Type de disjoncteur automatique

B10
B13
B16
B20
C10
C13
C16
C20

Nombre de luminaires

12
16
20
25
20
27
34
41
1 Valeur du produit contenant à pleine charge (non atténué) 2 y compris la prise en compte des pertes optiques et des pertes de l'unité de contrôle interne 3 y compris la prise en compte des pertes optiques, des pertes de l'unité de contrôle interne et de l'efficacité du dispositif d'exploitation.

Corps du luminaire en aluminium avec bords arrondis ; forme rectangulaire ; forme de construction extrêmement plate (15mm seulement) et élancée (180mm seulement); forme moderne au design élégant pour les exigences les plus poussées ; pour systèmes d’éclairage continus ; surface thermolaquée noir profond ; réglage en hauteur sans outil au luminaire ; système de montage rapide, convivial et sans outil ; distribution directe de la lumière par LGP-Body (Light Guiding Prism) ; lumière couplée latéralement guidée vers le bas par gravure laser ; guidage lumière au moyen de matériau réflecteur hautement réfléchissant ; partie indirecte avec platines dédiées pour un flux lumineux accru et un éclairage maximal du plafond ; cache PMMA microprismatique ; éclairage parfaitement homogène ; densité lum ident. pour tous les éclairages de surface comp. le même equipemnt LEDs ; UGR ≤ 19 ; couleur de lumière 4000 K ; ≤ 3 SDCM (initial MacAdam) ; CRI ≥ 90 ; min. 90 % du flux lumineux au bout de 50000 heures de service ; LEDs à efficience énergétique avec rendu élevé des couleurs ; indice de protection IP20 ; CP1 ; 220-240 V ; câblage interne au luminaire sans halogène ; convertisseur DALI-2 inclus ; accessoires doté de propriétés d'absorption acoustique ; accessoires présentés séparément ; source lumineuse remplaçable par un professionnel agréé ; dispositif de commande remplaçable par un professionnel agréé ;

Données sur les produits et documents de spécification

Fiches techniques

Fichiers de rabotage et données d'éclairage

Téléchargement global

Accessoires

Montage

numéro d'article
type
coloris
dimensions
END PIECE
059-2792117
suspension incl.
blanc pur
RAL 9010
longueur 106 mm
largeur 36 mm
0,13 kg
END PIECE
059-2792118
suspension incl.
noir profond
RAL 9005
longueur 106 mm
largeur 36 mm
0,09 kg
CABLE SUSPENSION
059-2792127
blanc pur
RAL 9010
0,04 kg
LINEAR CONNECTOR
059-2792417
suspension incl.
blanc pur
RAL 9010
longueur 315 mm
largeur 36 mm
hauteur 18 mm
0,2 kg
LINEAR CONNECTOR
059-2792418
suspension incl.
noir profond
RAL 9005
longueur 315 mm
largeur 36 mm
hauteur 18 mm
0,24 kg
CORNER CONNECTOR 90°
059-2792817
suspension incl.
blanc pur
RAL 9010
longueur 254 mm
largeur 254 mm
hauteur 18 mm
CORNER CONNECTOR 90°
059-2792818
suspension incl.
noir profond
RAL 9005
longueur 254 mm
largeur 254 mm
hauteur 18 mm

Alimentation

numéro d'article
coloris
type
dimensions
longueur du câble d'alimentation
POWER FEEDER 5 × 1.5 mm²
059-2792217
blanc pur
RAL 9010
y compris le cache-plafond, le câble d’alimentation et la suspension par câble
longueur 106 mm
largeur 36 mm
hauteur 18 mm
0,38 kg
1 500 mm
POWER FEEDER 5 × 1.5 mm²
059-2792218
noir profond
RAL 9005
y compris le cache-plafond, le câble d’alimentation et la suspension par câble
longueur 106 mm
largeur 36 mm
hauteur 18 mm
0,4 kg
1 500 mm
MIDDLE POWER FEEDER 5 × 1.5 mm²
059-2792517
blanc pur
RAL 9010
y compris le cache-plafond, le câble d’alimentation et la suspension par câble
longueur 315 mm
largeur 36 mm
hauteur 18 mm
0,46 kg
1 500 mm
MIDDLE POWER FEEDER 5 × 1.5 mm²
059-2792518
noir profond
RAL 9005
y compris le cache-plafond, le câble d’alimentation et la suspension par câble
longueur 315 mm
largeur 36 mm
hauteur 18 mm
0,6 kg
1 500 mm

Montage électrique

numéro d'article
coloris
type
dimensions
SYSTEM CONNECTOR cuttable
059-2792307
blanc pur
RAL 9010
suspension incl.
longueur 1 200 mm
largeur 36 mm
hauteur 18 mm
1,09 kg
SYSTEM CONNECTOR cuttable
059-2792308
noir profond
RAL 9005
suspension incl.
longueur 1 200 mm
largeur 36 mm
hauteur 18 mm
1,02 kg
LINEAR CONNECTOR
059-2792317
blanc pur
RAL 9010
suspension incl.
longueur 315 mm
largeur 36 mm
hauteur 18 mm
0,23 kg
LINEAR CONNECTOR
059-2792318
noir profond
RAL 9005
suspension incl.
longueur 315 mm
largeur 36 mm
hauteur 18 mm
0,27 kg
SYSTEM CONNECTOR
059-2792327
blanc pur
RAL 9010
suspension incl.
longueur 800 mm
largeur 36 mm
hauteur 18 mm
0,86 kg
SYSTEM CONNECTOR
059-2792328
noir profond
RAL 9005
suspension incl.
longueur 800 mm
largeur 36 mm
hauteur 18 mm
0,89 kg
SYSTEM CONNECTOR
059-2792337
blanc pur
RAL 9010
suspension incl.
longueur 1 200 mm
largeur 36 mm
hauteur 18 mm
1,02 kg
SYSTEM CONNECTOR
059-2792338
noir profond
RAL 9005
suspension incl.
longueur 1 200 mm
largeur 36 mm
hauteur 18 mm
1 kg
SYSTEM CONNECTOR cuttable
059-2792347
blanc pur
RAL 9010
suspension incl.
longueur 2 400 mm
largeur 36 mm
hauteur 18 mm
1,86 kg
SYSTEM CONNECTOR cuttable
059-2792348
noir profond
RAL 9005
suspension incl.
longueur 2 400 mm
largeur 36 mm
hauteur 18 mm
1,81 kg
CORNER CONNECTOR 90°
059-2792717
blanc pur
RAL 9010
suspension incl.
longueur 254 mm
largeur 254 mm
hauteur 18 mm
0,45 kg
CORNER CONNECTOR 90°
059-2792718
noir profond
RAL 9005
suspension incl.
longueur 254 mm
largeur 254 mm
hauteur 18 mm
0,45 kg
