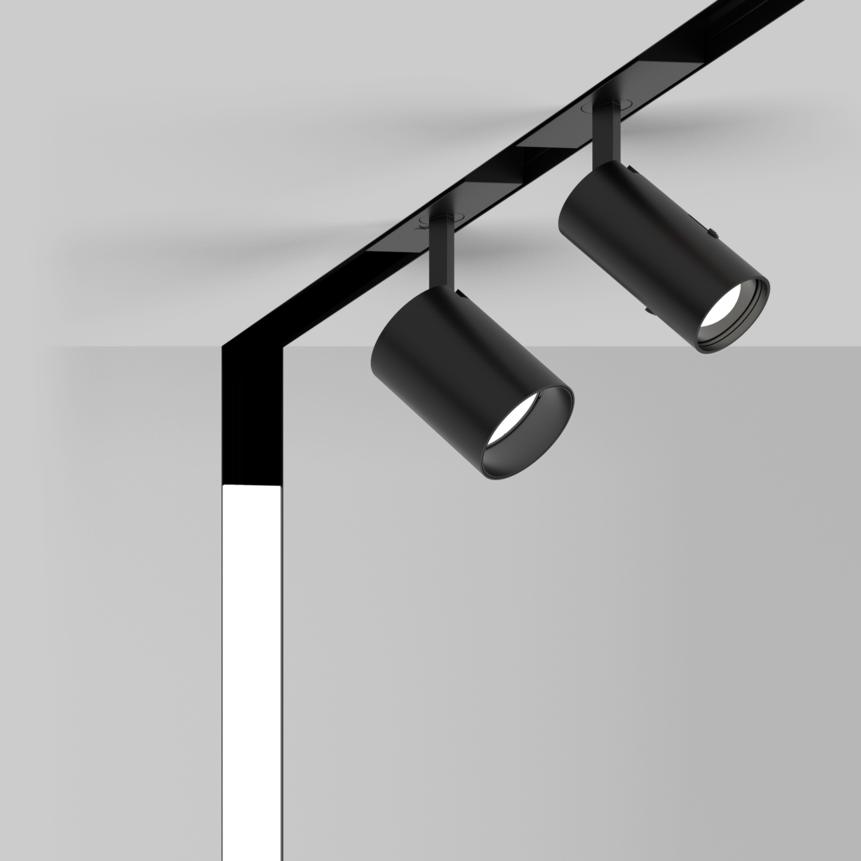

MOVE IT 25 S trimless track ceiling wall
MOVE IT 25 S trimless track
Casagrande Luxury Lifestyle
Casagrande Luxury Lifestyle

MOVE IT 25 S

trimless system

Informazioni rapide

DALI-2, non DIM
IP20 / classe isolamento 3 / 48 V

Colore

    • Prodotti e codici
    Scopri la famiglia

    Disegno semplice

    Dati relativi ai prodotti e documenti di specifica

    Download intero
    Download intero
    • 3DS
    • DWG - 3D
    • EPD

    Descrizione

    Profilo piatto in alluminio estruso con altezza di 31 mm e larghezza giunti da 28 mm; per incasso a filo in soffitti di cartongesso da 12,5 mm di spessore; per montaggio a parete o soffitto; predisposto per file continue, giunto angolare a 90° per composizioni flessibili; con binario elettrificato integrato per la riduzione della tensione di alimentazione e segnale DALI; superficie anodizzata; installazione flessibile e senza attrezzi degli inserti tramite supporto+attacco magnetico

    realizzazione su misura in loco o da XAL

    Prodotti e codici

    Filtro

    Colore

    • MOVE IT 25 S trimless track

    MOVE IT 25 S trimless track

    MOVE IT 25 S trimless track

    Stato
    N. articolo/i
    Tipo
    Dimming
    length 617 mm
    non DIM
    length 617 mm
    DALI-2
    length 1.217 mm
    non DIM
    length 1.217 mm
    DALI-2
    length 2.417 mm
    non DIM
    length 2.417 mm
    DALI-2
    length 3.622 mm
    non DIM
    length 3.622 mm
    DALI-2
    MOVE IT 25 S trimless track ceiling wall

    MOVE IT 25 S trimless track ceiling wall

    MOVE IT 25 S trimless track ceiling wall

    Stato
    N. articolo/i
    Tipo
    Dimming
    length 661 mm
    non DIM
    length 661 mm
    DALI-2
    MOVE IT 25 S trimless track corner

    MOVE IT 25 S trimless track corner

    MOVE IT 25 S trimless track corner

    Stato
    N. articolo/i
    Tipo
    Dimming
    length 672 mm
    non DIM
    length 672 mm
    DALI-2

    Accessori

    Convertitore

    numero di articolo
    potenza
    tensione / frequenza
    classe di protezione
    tensione costante
    POWER SUPPLY EXTERNAL
    002-60320
    320 W
    min 47 Hz
    max 63 Hz
    classe isolamento 11
    48 V
    POWER SUPPLY EXTERNAL
    002-62133
    60 W
    min 47 Hz
    max 63 Hz
    classe isolamento 21
    48 V
    POWER SUPPLY EXTERNAL
    002-62134
    100 W
    min 50 Hz
    max 60 Hz
    classe isolamento 21
    48 V
    POWER SUPPLY EXTERNAL
    002-62135
    150 W
    min 50 Hz
    max 60 Hz
    classe isolamento 21
    48 V
    POWER SUPPLY EXTERNAL
    002-62139
    250 W
    min 50 Hz
    max 60 Hz
    classe isolamento 21
    48 V
    DIN RAIL POWER SUPPLY PRO
    005-6220110
    240 W
    min 50 Hz
    max 60 Hz
    classe isolamento 21
    DIN RAIL POWER SUPPLY PRO
    005-6220210
    480 W
    min 50 Hz
    max 60 Hz
    classe isolamento 21
    DIN RAIL POWER SUPPLY
    005-6520210
    160 W
    min 50 Hz
    max 60 Hz
    classe isolamento 21
    48 V
    POWER SUPPLY INTRACK
    050-2071038
    100 W
    min 50 Hz
    max 60 Hz
    classe isolamento 21
    POWER SUPPLY INTRACK
    050-2071138
    150 W
    min 50 Hz
    max 60 Hz
    classe isolamento 21

    Montaggio

    numero di articolo
    dimensioni
    MECHANICAL LINEAR CONNECTOR SET
    050-2011110
    lunghezza 80 mm
    larghezza 10 mm
    0,02 kg
    END CAPS
    050-7210008
    lunghezza 54 mm
    larghezza 31 mm
    altezza 2 mm
    0,03 kg

    Alimentatore

    numero di articolo
    dimensioni
    POWER FEEDER UNIT
    050-2020110
    lunghezza 78 mm
    larghezza 28 mm
    altezza 6 mm
    0,2 kg
    POWER FEEDER UNIT
    050-2020130
    lunghezza 78 mm
    larghezza 28 mm
    altezza 6 mm
    0,07 kg
    POWER FEEDER UNIT
    050-2024130
    lunghezza 78 mm
    larghezza 28 mm
    altezza 6 mm
    0,48 kg

    Componenti elettrici

    numero di articolo
    dimensioni
    LINEAR CONNECTOR
    050-2031130
    lunghezza 100 mm
    larghezza 28 mm
    altezza 6 mm
    0,03 kg
    LINEAR CONNECTOR FLEXIBLE
    050-2032110
    lunghezza 78 mm
    larghezza 28 mm
    altezza 6 mm
    0,08 kg
    LINEAR CONNECTOR FLEXIBLE
    050-2032130
    lunghezza 78 mm
    larghezza 28 mm
    altezza 6 mm
    0,05 kg

    Ottico

    numero di articolo
    colore
    dimensioni
    BLIND COVER
    050-7004008
    nero intenso
    RAL 9005
    lunghezza 1.217 mm
    larghezza 28 mm
    0,11 kg
    BLIND COVER
    050-7008008
    nero intenso
    RAL 9005
    lunghezza 2.417 mm
    larghezza 28 mm
    0,18 kg
    BLIND COVER
    050-7009008
    nero intenso
    RAL 9005
    lunghezza 3.622 mm
    larghezza 28 mm
    0,28 kg

    Prodotti di sistema

    JUST 32

    FOCUS MOVE IT 25

    JUST 45

    MOVE IT 25 / 25 S / 45

    JUST 55

    MOVE IT 25 / 25 S / 45
