MOVE IT 25 S trimless track ceiling wall
MOVE IT 25 S trimless track

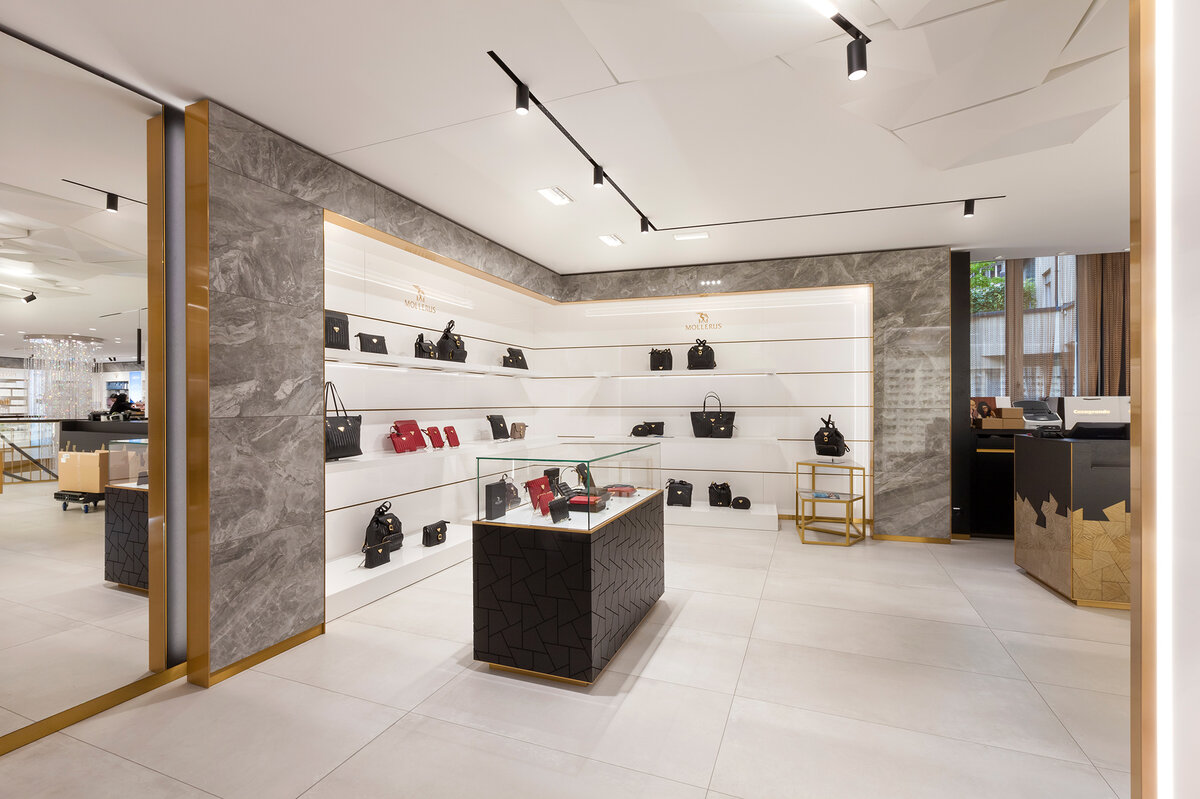

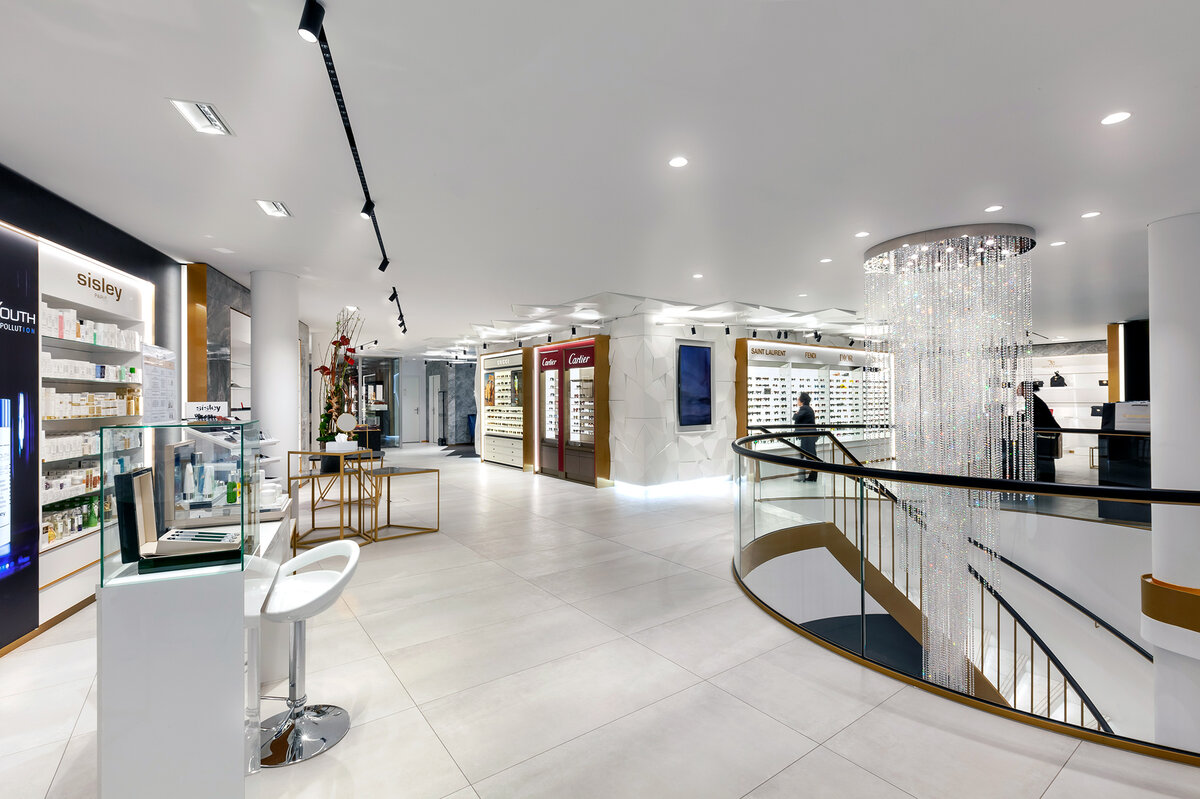

Casagrande Luxury Lifestyle, Lucern
Casagrande Luxury Lifestyle, Lucern

MOVE IT 25 S

trimless system

Infos rapides

DALI-2, non DIM
IP20 / CP3 / 48 V
Produits et codes
Découvrir la gamme

Dessin simple

Données sur les produits et documents de spécification

Téléchargement global
Téléchargement global
  • 3DS
  • DWG - 3D
  • Revit BIM data
  • EPD

Description

Profil extrudé en aluminium plat avec 31 mm de hauteur et 28 mm de largeur de joint ; convient à un encastrement sans bords en plafonds en placoplâtre avec épaisseur de 12,5 mm ; convient au montage mur ou plafond ; conçu pour systèmes d’éclairage continus, équerres de raccordement 90° pour structure de système flexible ; avec profil de rail intégré pour fixation d’alimentation électrique et signal DALI ; surface anodisé ; montage flexible et sans outil de éléments grâce au support magnétique + verrouillage

coupe sur mesure sur le chantier ou par XAL

Produits et codes

Filtre
MOVE IT 25 S trimless track

MOVE IT 25 S trimless track

MOVE IT 25 S trimless track

Statut
Numéro(s) article(s)
Type
Dimming
longueur 617 mm
non DIM
longueur 617 mm
DALI-2
longueur 1 217 mm
non DIM
longueur 1 217 mm
DALI-2
longueur 2 417 mm
non DIM
longueur 2 417 mm
DALI-2
longueur 3 622 mm
non DIM
longueur 3 622 mm
DALI-2
non DIM
DALI-2
MOVE IT 25 S trimless track ceiling wall

MOVE IT 25 S trimless track ceiling wall

MOVE IT 25 S trimless track ceiling wall

Statut
Numéro(s) article(s)
Type
Dimming
longueur 661 mm
non DIM
longueur 661 mm
DALI-2
MOVE IT 25 S trimless track corner

MOVE IT 25 S trimless track corner

MOVE IT 25 S trimless track corner

Statut
Numéro(s) article(s)
Type
Dimming
longueur 672 mm
non DIM
longueur 672 mm
DALI-2

Produits du système

JUST 32

FOCUS MOVE IT 25

JUST 45

MOVE IT 25 / 25 S / 45

JUST 55

MOVE IT 25 / 25 S / 45

Accessoires

Convertisseur

numéro d'article
puissance
tension / fréquence
classe de protection
tension constante
POWER SUPPLY external
002-60320
320 W
min 47 Hz
max 63 Hz
PC1
48 V
POWER SUPPLY external
002-62133
60 W
min 47 Hz
max 63 Hz
PC2
48 V
POWER SUPPLY external
002-62134
100 W
min 50 Hz
max 60 Hz
PC2
48 V
POWER SUPPLY external
002-62135
150 W
min 50 Hz
max 60 Hz
PC2
48 V
POWER SUPPLY external
002-62139
250 W
min 50 Hz
max 60 Hz
PC2
48 V
DIN RAIL POWER SUPPLY PRO
005-6220110
240 W
min 50 Hz
max 60 Hz
PC2
DIN RAIL POWER SUPPLY PRO
005-6220210
480 W
min 50 Hz
max 60 Hz
PC2
DIN RAIL POWER SUPPLY BASIC
005-6520210
160 W
min 50 Hz
max 60 Hz
PC2
48 V
POWER SUPPLY intrack
050-2071038
100 W
min 50 Hz
max 60 Hz
PC2
POWER SUPPLY intrack
050-2071138
150 W
min 50 Hz
max 60 Hz
PC2

Composants électriques

numéro d'article
dimensions
longueur du câble d'alimentation
DIN RAIL DALI-2 SELV DEVICE
005-6620030
longueur 107 mm
largeur 37 mm
hauteur 58 mm
POWER FEEDER UNIT
050-2024130
longueur 78 mm
largeur 28 mm
hauteur 6 mm
0,48 kg
4 000 mm

Montage

numéro d'article
type
dimensions
LINEAR CONNECTOR SET mechanical
050-2011110
1 paire
longueur 80 mm
largeur 10 mm
0,02 kg
END CAPS
050-7210008
1 paire
longueur 54 mm
largeur 31 mm
hauteur 2 mm
0,03 kg

Alimentation

numéro d'article
dimensions
longueur du câble d'alimentation
POWER FEEDER UNIT
050-2020110
longueur 78 mm
largeur 28 mm
hauteur 6 mm
0,2 kg
500 mm
POWER FEEDER UNIT
050-2020130
longueur 78 mm
largeur 28 mm
hauteur 6 mm
0,07 kg
500 mm

Montage électrique

numéro d'article
dimensions
contrôle
type
LINEAR CONNECTOR
050-2031130
longueur 100 mm
largeur 28 mm
hauteur 6 mm
0,02 kg
(non DIM, DALI-2)
LINEAR CONNECTOR flexible
050-2032110
longueur 78 mm
largeur 28 mm
hauteur 6 mm
0,04 kg
non DIM
LINEAR CONNECTOR flexible
050-2032130
longueur 78 mm
largeur 28 mm
hauteur 6 mm
0,04 kg
DALI-2

Optique

numéro d'article
coloris
dimensions
BLIND COVER
050-7004008
noir profond
RAL 9005
longueur 1 217 mm
largeur 28 mm
0,11 kg
BLIND COVER
050-7008008
noir profond
RAL 9005
longueur 2 417 mm
largeur 28 mm
0,18 kg
BLIND COVER
050-7009008
noir profond
RAL 9005
longueur 3 622 mm
largeur 28 mm
0,28 kg
