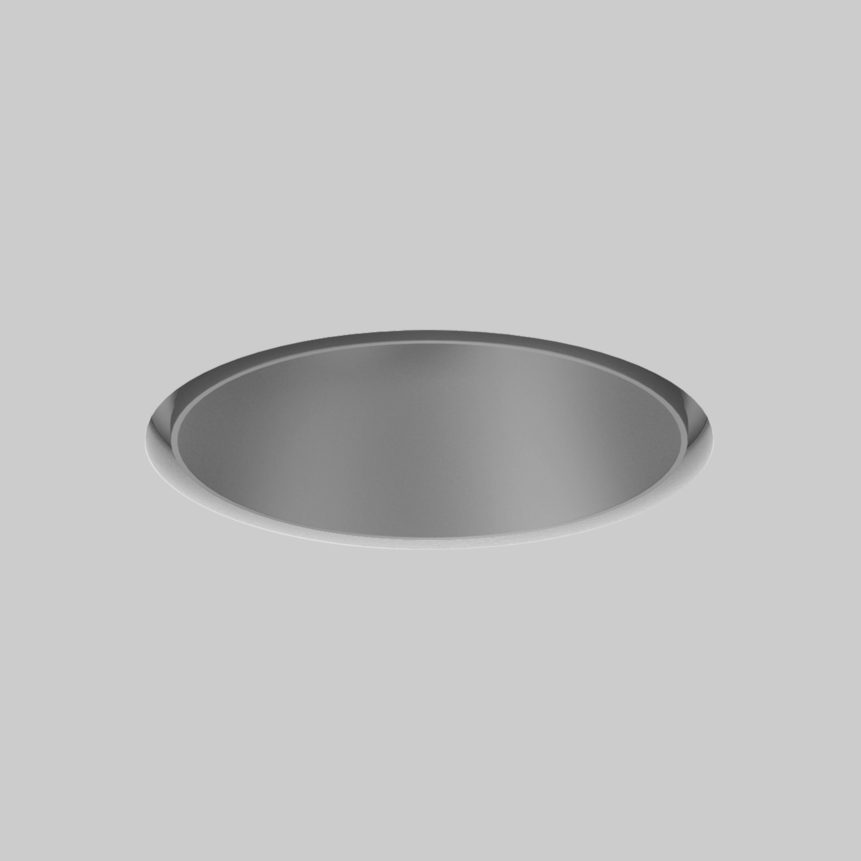

SASSO 100 round downlight trimless soft acoustic ceiling

SASSO 100 round downlight trimless soft acoustic ceiling

048-2700114S 048-2796198 002-90780

discontinued

Informazioni rapide

4000 K
CRI ≥ 90 / 2 SDCM
UGR ≤ 13
104 lm/W
L80 / 50000 h
non DIM
IP44, back IP20

Colore

Generale

  • Soffitto
  • Incasso
  • argento opaco
  • fronte IP44
  • retro IP20
  • 2370 lm
  • apparecchio 104 lm/W 1

LED

  • 4000 K
  • CRI ≥ 90
  • L80 / 50000 h
  • MacAdam iniziale ≤ 2 SDCM
  • Rg: 98
  • Rf: 90
  • R{1-15}: 88
  • MR 0.8
  • MDER 0.72

Ottico

  • spot
  • angolo del fascio 20°
  • UGR ≤ 13

Dati elettrici

  • non DIM
  • 220-240 V
  • sistema 26.7 W
  • apparecchio 22.7 W
  • 36 Vf
  • 650 mA
  • classe isolamento 2

Dati fisici

  • senza bordo per i soffitti acustici
  • diametro 114 mm
  • altezza 75 mm
  • 0.49 kg

Sagoma

  • diametro 100-102 mm
  • spessore min. del soffitto 25 mm
  • spessore max. del soffitto 40 mm
  • profondità di incasso 80 mm

Tipi di interruttori di circuito

Tipo di interruttore automatico

B10
B16
B20
B25
C10
C16
C20
C25

Numero di apparecchi

33
53
67
83
40
64
80
100
1 incl. considerazione delle perdite ottiche e delle perdite dell'unità di controllo interna

Faretto a incasso rotondo in alluminio pressofuso; a 1 luce; superficie argento opaco; montaggio senza attrezzi con sistema brevettato a moschettone sferico; cassaforma rotondo; per incasso a scomparsa in soffitti di soft acoustic; adatto per soffitti con spessore di 25-40 mm; raffreddamento passivo del LED grazie alla geometria ottimizzata del dissipadore; con tecnologia COB (Chip on Board) per la massima efficienza; assenza di ombre multiple; colore della luce 4000 K; binning iniziale MacAdam ≤ 2 SDCM; CRI ≥ 90; 80 % min. del flusso luminoso dopo 50000 ore di esercizio; LED a efficienza energetica con un'elevata resa cromatica; incl. ottica a lente di alta qualità; emissione precisa con angolo di emissione di 20°; UGR ≤ 13; classe di protezione IP44 in basso (IP20 in alto); classe isolamento 2; 220-240 V; incl. convertitore, non dimmerabile; scatola di allacciamento per cablaggio passante, tripolare o pentapolare, disponibile come accessorio; accessorio indicato a parte; sorgente luminosa sostituibile da tecnici specializzati autorizzati; dispositivo di controllo sostituibile da tecnici specializzati autorizzati;

Dati relativi ai prodotti e documenti di specifica

Schede tecniche

Download intero

Accessori

Convertitore

numero di articolo
potenza
tensione / frequenza
classe di protezione
corrente costante
comando
POWER SUPPLY
002-90780
31 W
min 50 Hz
max 60 Hz
PC2
650 mA
non DIM

Convertitore

numero di articolo
potenza
tensione / frequenza
classe di protezione
corrente costante
comando
POWER SUPPLY PRE-WIRED with junction box
002-90767A
28 W
min 50 Hz
max 60 Hz
PC2
450 mA
DALI-2
POWER SUPPLY PRE-WIRED with junction box
002-90776A
28 W
min 50 Hz
max 60 Hz
PC2
700 mA
DALI-2
POWER SUPPLY PRE-WIRED with junction box
002-90789A
28 W
min 50 Hz
max 60 Hz
PC2
650 mA
DALI-2
DIN RAIL LED DRIVER
005-6121030
DALI-2 DT6 1 - 2 indirizzi

Montaggio elettrico

numero di articolo
tipo
dimensioni
THROUGH WIRING CONNECTION BOX
005-2551110
DALI cavo ø 4 – 12 mm
lunghezza 105 mm
larghezza 58 mm
altezza 30 mm
0,07 kg

Ottico

numero di articolo
colore
tipo
dimensioni
HONEYCOMB LOUVER
007-1965598
nero intenso
RAL 9005
per BO 55 | SASSO 100
diametro 50 mm
altezza 3 mm

Montaggio

numero di articolo
colore
dimensioni
MOUNTING TOOL
048-2795910
nero traffico
RAL 9017
lunghezza 104 mm
larghezza 104 mm
altezza 35 mm
