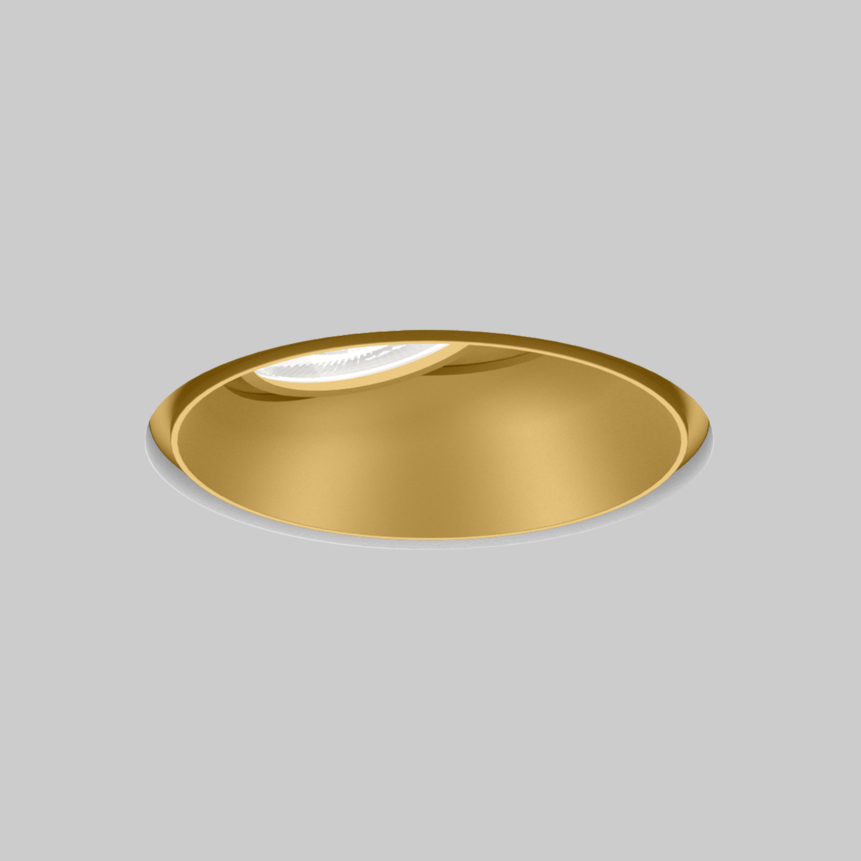

SASSO 100 round adjustable trimless

SASSO 100 round adjustable

trimless

048-2720119W 048-2796117 002-90766

Informazioni rapide

4000 K
CRI ≥ 90 / 2 SDCM (initial MacAd
UGR ≤ 19 / 65° ≤ 1.500 cd/m²
122 lm/W
L80 / 50000 h
non DIM
IP40, back IP20

Colore

Set di montaggio

Generale

  • Soffitto
  • Incasso
  • orientabile max 30°
  • rotazione 360°
  • polvere d'oro
  • Set di montaggio bianco traffico
  • RAL 260-M
  • fronte IP40
  • retro IP20
  • 1850 lm
  • apparecchio 122 lm/W 1

LED

  • 4000 K
  • CRI ≥ 90
  • L80 / 50000 h
  • ≤ 2 SDCM (initial MacAdam)
  • Rg: 98
  • Rf: 90
  • R{1-15}: 88
  • MR 0.8
  • MDER 0.72

Ottico

  • wide flood
  • angolo del fascio 56°
  • UGR ≤ 19
  • PstLM ≤ 1.0 2
  • SVM ≤ 0.4 1
  • ≥65° <1500 cd/m²

Dati elettrici

  • non DIM
  • 220-240 V
  • sistema 17.9 W
  • apparecchio 15.2 W
  • 450 mA
  • 36 Vf
  • classe isolamento 2

Dati fisici

  • senza bordo
  • diametro 105 mm
  • altezza 95 mm
  • 0.49 kg

Sagoma

  • diametro 106 mm
  • spessore min. del soffitto 12.5 mm
  • spessore max. del soffitto 25 mm
  • profondità di incasso 100 mm

Tipi di interruttori di circuito

Tipo di interruttore automatico

B10
B16
C10
C16

Numero di apparecchi

22
36
37
60
1 incl. considerazione delle perdite ottiche e delle perdite dell'unità di controllo interna 2 Valore del prodotto contenitore a pieno carico (non regolato)

Faretto a incasso rotondo in alluminio pressofuso; a 1 luce; superficie polvere d'oro; girevole 360° e orientabile 30°; montaggio senza attrezzi con sistema brevettato a moschettone sferico; cassaforma rotondo; per incasso a scomparsa in soffitti di cartongesso; per soffitti spessore di 12,5/15/25 mm; raffreddamento passivo del LED grazie alla geometria ottimizzata del dissipadore; con tecnologia COB (Chip on Board) per la massima efficienza; assenza di ombre multiple; colore della luce 4000 K; binning iniziale MacAdam ≤ 2 SDCM; CRI ≥ 90; 80 % min. del flusso luminoso dopo 50000 ore di esercizio; LED a efficienza energetica con un'elevata resa cromatica; incl. ottica a lente di alta qualità; emissione precisa con angolo di emissione di 56°; UGR ≤ 19; luce da lavoro adatta a schermi conform. DIN EN 12464-1; luminanza superiore a 65° ≤ 1500 cd/m²; classe di protezione IP40 in basso (IP20 in alto); classe isolamento 2; 220-240 V; incl. convertitore, non dimmerabile; scatola di allacciamento per cablaggio passante, tripolare o pentapolare, disponibile come accessorio; accessorio indicato a parte; sorgente luminosa sostituibile da tecnici specializzati autorizzati; dispositivo di controllo sostituibile da tecnici specializzati autorizzati;

Dati relativi ai prodotti e documenti di specifica

Schede tecniche

File di planimetria e dati di illuminazione

Certificati

Download intero

Accessori

Convertitore

numero di articolo
potenza
tensione / frequenza
classe di protezione
corrente costante
comando
POWER SUPPLY
002-90766
21 W
min 50 Hz
max 60 Hz
PC2
450 mA
non DIM

Montaggio

numero di articolo
colore
dimensioni
dimensioni di taglio
MOUNTING SET trimless
048-2796117
bianco traffico
RAL 9016
diametro 105 mm
altezza 29 mm
0,1 kg
diametro 106 mm

Convertitore

numero di articolo
potenza
tensione / frequenza
classe di protezione
corrente costante
comando
POWER SUPPLY PRE-WIRED with junction box
002-90767A
28 W
min 50 Hz
max 60 Hz
PC2
450 mA
DALI-2
POWER SUPPLY PRE-WIRED with junction box
002-90776A
28 W
min 50 Hz
max 60 Hz
PC2
700 mA
DALI-2
POWER SUPPLY PRE-WIRED with junction box
002-90789A
28 W
min 50 Hz
max 60 Hz
PC2
650 mA
DALI-2
DIN RAIL LED DRIVER
005-6121030
DALI-2 DT6 1 - 2 indirizzi

Montaggio elettrico

numero di articolo
tipo
dimensioni
THROUGH WIRING CONNECTION BOX
005-2551110
DALI cavo ø 4 – 12 mm
lunghezza 105 mm
larghezza 58 mm
altezza 30 mm
0,07 kg

Ottico

numero di articolo
colore
tipo
dimensioni
HONEYCOMB LOUVER
007-1965598
nero intenso
RAL 9005
per BO 55 | SASSO 100
diametro 50 mm
altezza 3 mm

Montaggio

numero di articolo
dimensioni
PRIMED CONCRETE MOUNTING HOUSING
048-2695110
lunghezza 614 mm
larghezza 307 mm
altezza 120 mm
0,17 kg
