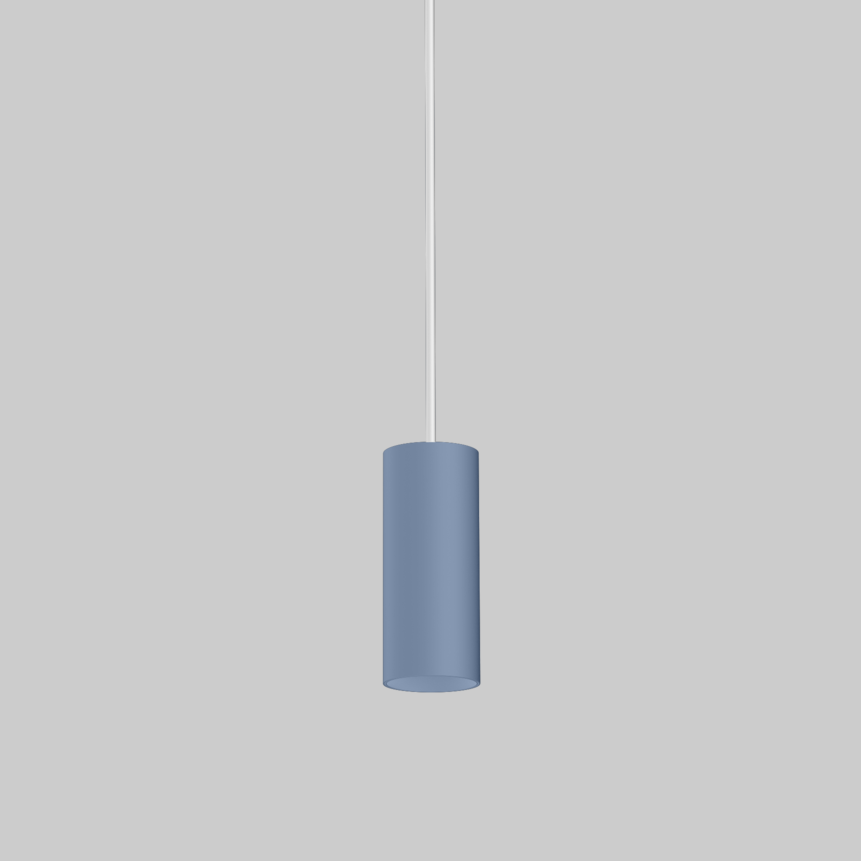

ARY cable suspended canopy surface, ARY cable suspended canopy trim, ARY cable suspended canopy trimless

ARY cable suspended

canopy trim

049-521151XM 005-3521017 002-90732

Informazioni rapide

3000 K
CRI ≥ 90 / 3 SDCM
88 lm/W
L90 / 50000 h
non DIM
IP20

Colore

Rosone

Colori speciali

Generale

  • Soffitto
  • Sospeso
  • colori speciali
  • Rosone bianco traffico
  • IP20
  • 739 lm
  • apparecchio 88 lm/W 1

LED

  • 3000 K
  • CRI ≥ 90
  • L90 / 50000 h
  • MacAdam iniziale ≤ 3 SDCM
  • Rg: 100
  • Rf: 90
  • R{1-15}: 87
  • MR 0.59
  • MDER 0.54

Ottico

  • medium
  • angolo del fascio 25°
  • PstLM ≤ 1.0 2
  • SVM ≤ 0.4 3

Dati elettrici

  • non DIM
  • 220-240 V
  • sistema 11.2 W
  • apparecchio 8.4 W
  • 18 Vf
  • 500 mA
  • classe isolamento 2

Dati fisici

  • sospensione 2000 mm con gancio
  • diametro 47 mm
  • altezza 110 mm
  • 0.58 kg

Sagoma

  • diametro 65 mm
  • spessore min. del soffitto 2 mm
  • spessore max. del soffitto 25 mm
  • profondità di incasso 70 mm

Tipi di interruttori di circuito

Tipo di interruttore automatico

B10
B13
B16
B20
C10
C13
C16
C20

Numero di apparecchi

57
75
92
115
57
75
92
115
1 incl. considerazione delle perdite ottiche, delle perdite dell'unità di controllo interna e dell'efficienza del dispositivo operativo 2 Valore del prodotto contenitore a pieno carico (non regolato) 3 incl. considerazione delle perdite ottiche e delle perdite dell'unità di controllo interna

Apparecchio a sospensione decorativo in alluminio; superficie verniciata a polveri colori speciali; sospeso con cavo a sospensione da 2000 mm, incl. cavo di alimentazione (colori speciali), accorciabile a piacere, incl. ghiera per montaggio a soffitto + ganci (colori speciali) per posizionamento multiplo dell’apparecchio nella stanza; paralumi disponibili come accessorio nei colori RAL velvet beige, madeira brown, kingfisher grey, woodpecker olive, signal white o signal black; accessorio indicato a parte; raffreddamento passivo del LED grazie alla geometria ottimizzata del dissipadore; con tecnologia COB (Chip on Board) per la massima efficienza; assenza di ombre multiple; colore della luce 3000 K; binning iniziale MacAdam ≤ 3 SDCM; CRI ≥ 90; 90 % min. del flusso luminoso dopo 50000 ore di esercizio; LED a efficienza energetica con un'elevata resa cromatica; ottimo anti-abbagliamento con livelli punto luce rientrati; incl. ottica a lente di alta qualità; emissione precisa con angolo di emissione di 25°; grado protezione IP20; classe isolamento 2; 220-240 V; incasso del rosone con bordo lungo il perimetro bianco traffico; adatto per soffitti con spessore di 2-25 mm; incl. convertitore, non dimmerabile; converter esterno da inserire nel soffitto; sorgente luminosa non sostituibile; dispositivo di controllo sostituibile da tecnici specializzati autorizzati;

Dati relativi ai prodotti e documenti di specifica

Schede tecniche

File di planimetria e dati di illuminazione

Download intero

Accessori

Convertitore

numero di articolo
potenza
tensione / frequenza
classe di protezione
corrente costante
comando
POWER SUPPLY
002-90732
10 W
min 50 Hz
max 60 Hz
PC2
500 mA
non DIM

Montaggio

numero di articolo
colore
dimensioni
dimensioni di taglio
MOUNTING SET with trim
005-3521017
bianco traffico
RAL 9016
diametro 77 mm
altezza 49 mm
0,12 kg
diametro 65 mm

Convertitore

numero di articolo
comando
DIN RAIL LED DRIVER
005-6121030
DALI-2 DT6 1 - 2 addresses

Ottico

numero di articolo
colore
dimensioni
tipo
WALLWASHER LENS
007-1965780
diametro 42 mm
altezza 3 mm
for ARY | BO 45 | MOVE IN 45 | TULA micro
OVAL LENS
007-1965880
diametro 42 mm
altezza 3 mm
0,03 kg
for BO 45 | MOVE IN 45 | TULA micro
SOFT LENS
007-1965980
diametro 42 mm
altezza 3 mm
0,03 kg
for ARY | BO 45 | MOVE IN 45 | TULA micro
SHADE 300
049-593311B
nero segnale
RAL 9004
diametro 300 mm
altezza 188 mm
0,36 kg
SHADE 300
049-593311C
velvet beige
RAL 085 80 10
diametro 300 mm
altezza 188 mm
0,3 kg
SHADE 300
049-593311G
woodpecker olive
RAL 100 50 20
diametro 300 mm
altezza 188 mm
0,3 kg
SHADE 300
049-593311L
kingfisher grey
RAL 230 60 10
diametro 300 mm
altezza 188 mm
0,29 kg
SHADE 300
049-593311T
madeira brown
RAL 050 40 40
diametro 300 mm
altezza 188 mm
0,3 kg
SHADE 300
049-593311W
bianco segnale
RAL 9003
diametro 300 mm
altezza 188 mm
0,3 kg
SHADE 400
049-593411B
nero segnale
RAL 9004
diametro 400 mm
altezza 253 mm
0,6 kg
SHADE 400
049-593411C
velvet beige
RAL 085 80 10
diametro 400 mm
altezza 253 mm
0,6 kg
SHADE 400
049-593411G
woodpecker olive
RAL 100 50 20
diametro 400 mm
altezza 253 mm
0,6 kg
SHADE 400
049-593411L
kingfisher grey
RAL 230 60 10
diametro 400 mm
altezza 253 mm
0,6 kg
SHADE 400
049-593411T
madeira brown
RAL 050 40 40
diametro 400 mm
altezza 253 mm
0,6 kg
SHADE 400
049-593411W
bianco segnale
RAL 9003
diametro 400 mm
altezza 253 mm
0,6 kg
SHADE 500
049-593511B
nero segnale
RAL 9004
diametro 500 mm
altezza 318 mm
0,9 kg
SHADE 500
049-593511C
velvet beige
RAL 085 80 10
diametro 500 mm
altezza 318 mm
0,9 kg
SHADE 500
049-593511G
woodpecker olive
RAL 100 50 20
diametro 500 mm
altezza 318 mm
0,9 kg
SHADE 500
049-593511L
kingfisher grey
RAL 230 60 10
diametro 500 mm
altezza 318 mm
0,9 kg
SHADE 500
049-593511T
madeira brown
RAL 050 40 40
diametro 500 mm
altezza 318 mm
0,9 kg
SHADE 500
049-593511W
bianco segnale
RAL 9003
diametro 500 mm
altezza 318 mm
0,9 kg

Montaggio

numero di articolo
colore
dimensioni
RING ceiling mounted
050-0510217
bianco traffico
RAL 9016
diametro 50 mm
altezza 88 mm
0,03 kg
RING ceiling mounted
050-0510218
nero intenso
RAL 9005
diametro 50 mm
altezza 88 mm
0,03 kg
SPECIAL MOUNTING TOOL
063-8912110
diametro 100 mm
altezza 107 mm
0,48 kg
