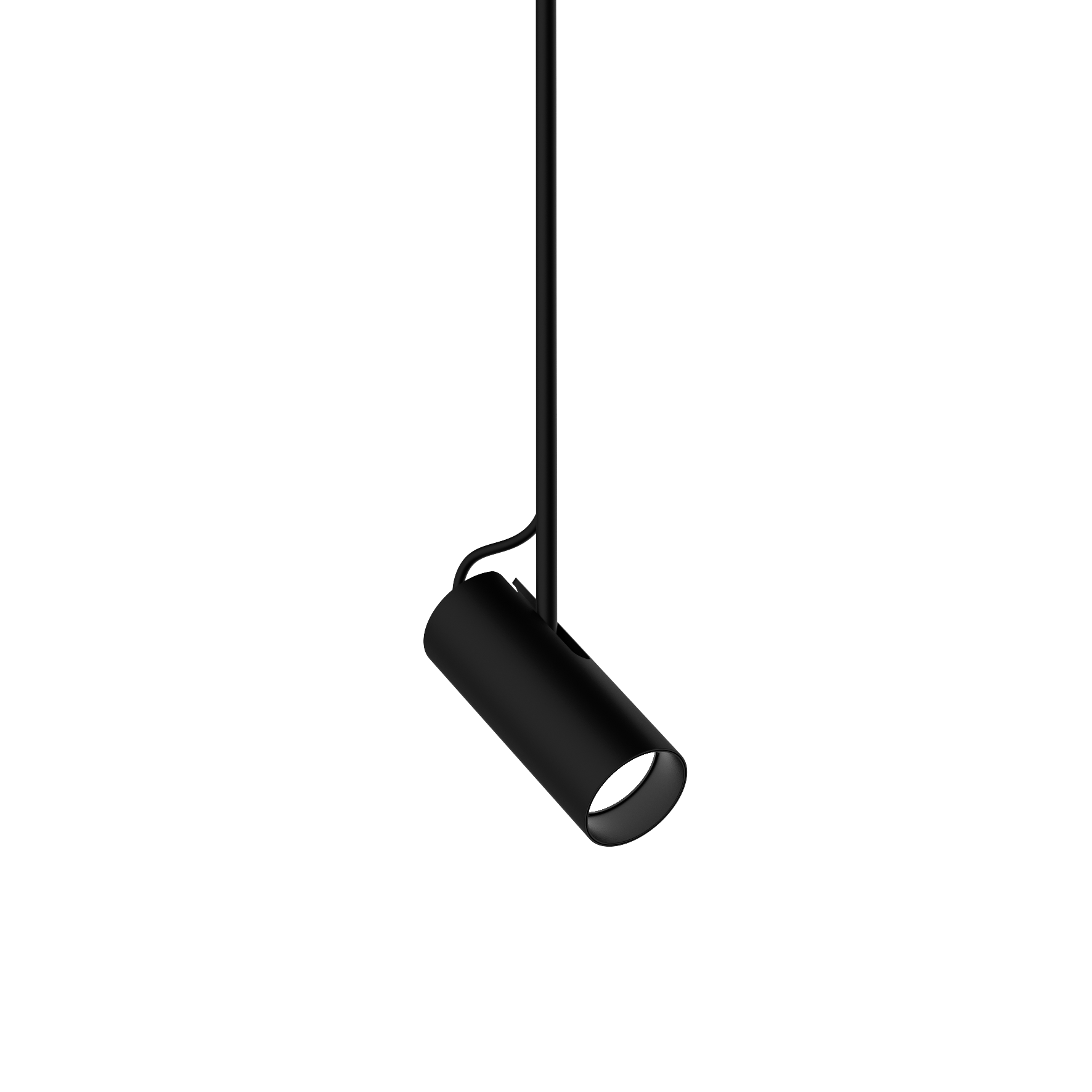

ARY adjustable rod suspended canopy trimless, ARY adjustable rod suspended canopy trim

ARY adjustable rod suspended

canopy trim

049-5231418M 005-3521018 002-90733

Informazioni rapide

2700 K
CRI ≥ 90 / 3 SDCM
76 lm/W
L90 / 50000 h
DALI-2
IP20

Colore

Rosone

Generale

  • Soffitto
  • Sospeso
  • orientabile max 90°
  • rotazione 265°
  • nero intenso
  • Rosone nero intenso
  • RAL 9005
  • IP20
  • 642 lm

LED

  • 2700 K
  • CRI ≥ 90
  • L90 / 50000 h
  • MacAdam iniziale ≤ 3 SDCM
  • Rg: 99
  • Rf: 91
  • R{1-15}: 89
  • MR 0.54
  • MDER 0.49

Ottico

  • medium
  • angolo del fascio 25°
  • PstLM ≤ 1.01 2 3 4
  • SVM ≤ 0.41 2 3 5

Dati elettrici

  • DALI-2
  • 220-240 V
  • sistema 11.2 W
  • apparecchio 8.4 W
  • apparecchio 76 lm/W 5
  • 500 mA
  • 18 Vf
  • classe isolamento 2
  • 1 DALI Addr.

Dati fisici

  • asta 1500 mm con gancio
  • diametro 47 mm
  • altezza 110 mm
  • 0.7 kg

Sagoma

  • diametro 65 mm
  • spessore min. del soffitto 2 mm
  • spessore max. del soffitto 25 mm
  • profondità di incasso 130 mm

Tipi di interruttori di circuito

Tipo di interruttore automatico

B10
B13
B16
B20
C10
C13
C16
C20

Numero di apparecchi

80
104
130
162
135
175
220
270
1 soft lens BO 45 007-1965980 2 oval lens BO 45 007-1965880 3 wallwasher lens BO 45 007-1965780 4 Valore del prodotto contenitore a pieno carico (non regolato) 5 incl. considerazione delle perdite ottiche e delle perdite dell'unità di controllo interna

Apparecchio a sospensione decorativo in alluminio; superficie verniciata a polveri nero intenso; barra a sospensione con profilo a U di 1500 mm accorciabile (nero intenso), incluso cavo di alimentazione da 2000 mm (1500 mm nel profilo a U), incl. ghiera per montaggio a soffitto + ganci (nero intenso) per posizionamento multiplo dell’apparecchio nella stanza; testata girevole 265° e orient. 90°; raffreddamento passivo del LED grazie alla geometria ottimizzata del dissipadore; con tecnologia COB (Chip on Board) per la massima efficienza; assenza di ombre multiple; colore della luce 2700 K; binning iniziale MacAdam ≤ 3 SDCM; CRI ≥ 90; 90 % min. del flusso luminoso dopo 50000 ore di esercizio; LED a efficienza energetica con un'elevata resa cromatica; ottimo anti-abbagliamento con livelli punto luce rientrati; incl. ottica a lente di alta qualità; emissione precisa con angolo di emissione di 25°; grado protezione IP20; classe isolamento 2; 220-240 V; incasso del rosone con bordo lungo il perimetro nero intenso; adatto per soffitti con spessore di 2-25 mm; incl. convertitore DALI-2; converter esterno da inserire nel soffitto; sorgente luminosa non sostituibile; dispositivo di controllo sostituibile da tecnici specializzati autorizzati;

Dati relativi ai prodotti e documenti di specifica

Schede tecniche

File di planimetria e dati di illuminazione

Download intero

Accessori

Convertitore

numero di articolo
potenza
tensione / frequenza
classe di protezione
corrente costante
comando
POWER SUPPLY
002-90733
10 W
min 50 Hz
max 60 Hz
PC2
500 mA
DALI-2

Montaggio

numero di articolo
colore
dimensioni
dimensioni di taglio
MOUNTING SET with trim
005-3521018
nero intenso
RAL 9005
diametro 77 mm
altezza 49 mm
0,12 kg
diametro 65 mm

Convertitore

numero di articolo
comando
DIN RAIL LED DRIVER
005-6121030
DALI-2 DT6 1 - 2 indirizzi

Ottico

numero di articolo
tipo
dimensioni
WALLWASHER LENS
007-1965780
per ARY | BO 45 | MOVE IN 45 | TULA micro
diametro 42 mm
altezza 3 mm
OVAL LENS
007-1965880
per BO 45 | MOVE IN 45 | TULA micro
diametro 42 mm
altezza 3 mm
0,03 kg
SOFT LENS
007-1965980
per ARY | BO 45 | MOVE IN 45 | TULA micro
diametro 42 mm
altezza 3 mm
0,03 kg

Montaggio

numero di articolo
colore
dimensioni
RING ceiling mounted
050-0510217
bianco traffico
RAL 9016
diametro 50 mm
altezza 88 mm
0,03 kg
RING ceiling mounted
050-0510218
nero intenso
RAL 9005
diametro 50 mm
altezza 88 mm
0,03 kg
SPECIAL MOUNTING TOOL
063-8912110
diametro 100 mm
altezza 107 mm
0,48 kg
