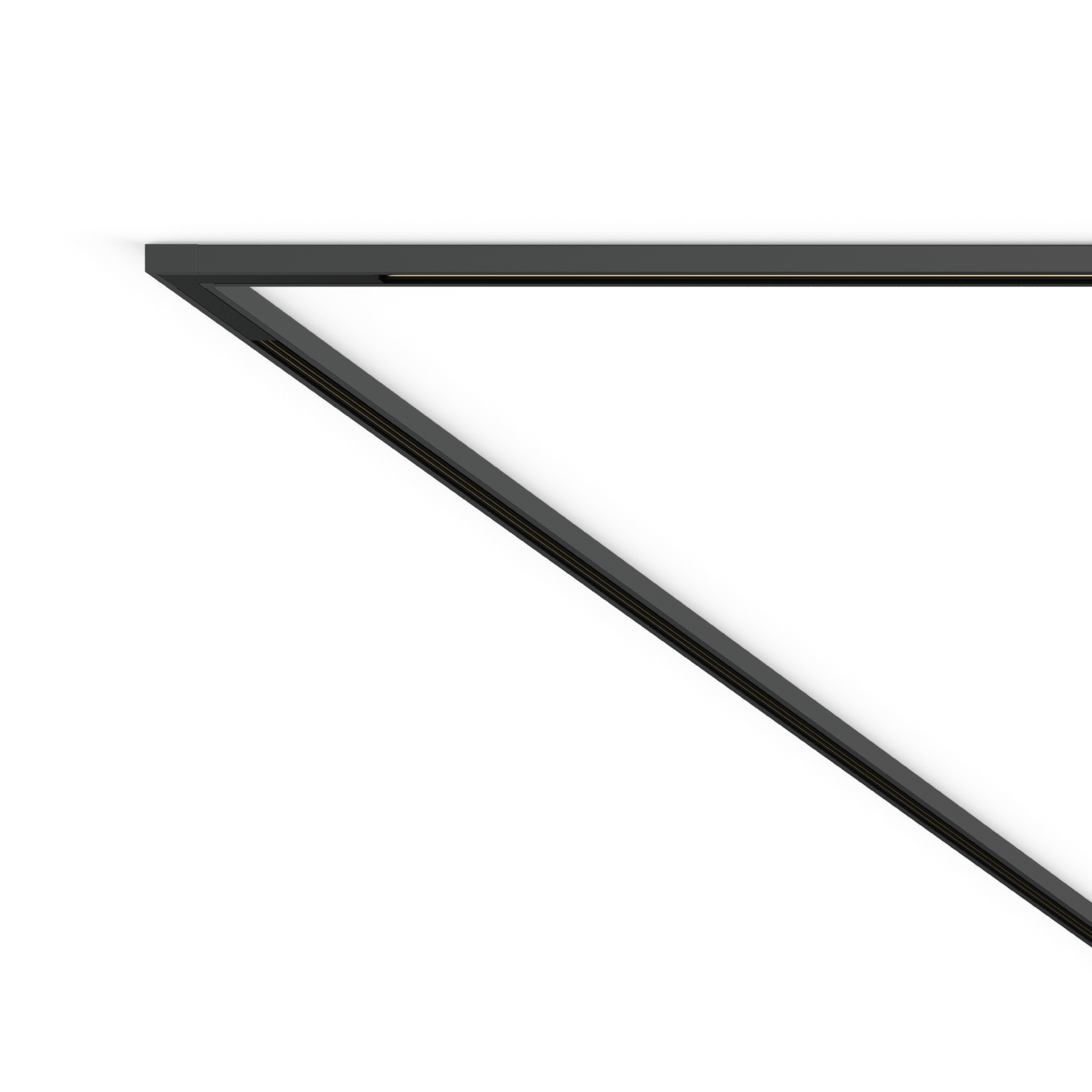

MOVE IT 10 track surface
Visualisation House

MOVE IT 10 track

surface

030-1213038

Informazioni rapide

DALI-2
IP20 / classe isolamento 3 / 48 V

Colore

Scheda tecnica

Generale

  • Soffitto
  • Surface
  • nero intenso
  • RAL 9005 1
  • IP20

Dati elettrici

  • DALI-2
  • 48 V
  • classe isolamento 3

Dati fisici

  • lunghezza 1100 mm
  • larghezza 19 mm
  • altezza 11 mm
  • 0.48 kg
1 Codice RAL

Profilo piatto in alluminio estruso con altezza di 11 mm e larghezza giunti da 10 mm; per installazioni a plafone da parete / da soffitto; con binario elettrificato integrato per la riduzione della tensione di alimentazione e segnale DALI-2; superficie anodizzata nero intenso; gli inserti luminosi possono essere collocati e spostati senza l'ausilio di attrezzi, grazie alla chiusura a clip; grado protezione IP20; classe isolamento 3; 48 V; accessorio indicato a parte;

Dati relativi ai prodotti e documenti di specifica

Download intero

Schede tecniche

Download intero

File di planimetria e dati di illuminazione

Download intero
Download intero
mainDrawing

Accessori

Convertitore

numero di articolo
potenza
tensione / frequenza
classe di protezione
tensione costante
POWER SUPPLY EXTERNAL
002-62133
60 W
min 47 Hz
max 63 Hz
classe isolamento 21
48 V
POWER SUPPLY EXTERNAL
002-62135
150 W
min 50 Hz
max 60 Hz
classe isolamento 21
48 V
POWER SUPPLY EXTERNAL
002-62139
250 W
min 50 Hz
max 60 Hz
classe isolamento 21
48 V
DIN RAIL POWER SUPPLY PRO
005-6220110
240 W
min 50 Hz
max 60 Hz
classe isolamento 21
DIN RAIL POWER SUPPLY PRO
005-6220210
480 W
min 50 Hz
max 60 Hz
classe isolamento 21
DIN RAIL POWER SUPPLY
005-6520210
160 W
min 50 Hz
max 60 Hz
classe isolamento 21
48 V

Ottico

numero di articolo
colore
tipo
dimensioni
BLIND COVER
030-1003017
bianco traffico
RAL 9016
lunghezza 1.100 mm
larghezza 12 mm
altezza 10 mm
0,06 kg
BLIND COVER
030-1003018
nero intenso
RAL 9005
lunghezza 1.100 mm
larghezza 12 mm
altezza 10 mm
0,05 kg
BLIND COVER
030-1005017
bianco traffico
RAL 9016
lunghezza 2.100 mm
larghezza 12 mm
altezza 10 mm
0,12 kg
BLIND COVER
030-1005018
nero intenso
RAL 9005
lunghezza 2.100 mm
larghezza 12 mm
altezza 10 mm
0,15 kg
BLIND COVER
030-1007017
bianco traffico
RAL 9016
lunghezza 3.100 mm
larghezza 12 mm
altezza 10 mm
0,08 kg
BLIND COVER
030-1007018
nero intenso
RAL 9005
lunghezza 3.100 mm
larghezza 12 mm
altezza 10 mm
0,38 kg
BLIND COVER
E83600....7
bianco traffico
RAL 9016
custom cut
larghezza 12 mm
altezza 10 mm
BLIND COVER
E83600....8
nero intenso
RAL 9005
custom cut
larghezza 12 mm
altezza 10 mm

Montaggio

numero di articolo
colore
dimensioni
END CAPS
030-1220017
bianco traffico
RAL 9016
lunghezza 19 mm
larghezza 11 mm
altezza 10 mm
0,01 kg
END CAPS
030-1220018
nero intenso
RAL 9005
lunghezza 19 mm
larghezza 11 mm
altezza 10 mm
0,01 kg
LINEAR CONNECTOR
030-1234017
bianco traffico
RAL 9016
lunghezza 19 mm
larghezza 23 mm
0,01 kg
LINEAR CONNECTOR
030-1234018
nero intenso
RAL 9005
lunghezza 19 mm
larghezza 23 mm
0,1 kg
L CONNECTOR
030-1235017
bianco traffico
RAL 9016
lunghezza 21 mm
larghezza 21 mm
0,01 kg
L CONNECTOR
030-1235018
nero intenso
RAL 9005
lunghezza 21 mm
larghezza 21 mm
0,1 kg
T CONNECTOR
030-1236017
bianco traffico
RAL 9016
lunghezza 21 mm
larghezza 23 mm
0,1 kg
T CONNECTOR
030-1236018
nero intenso
RAL 9005
lunghezza 21 mm
larghezza 23 mm
0,1 kg
X CONNECTOR
030-1237017
bianco traffico
RAL 9016
lunghezza 23 mm
larghezza 23 mm
0,1 kg
X CONNECTOR
030-1237018
nero intenso
RAL 9005
lunghezza 23 mm
larghezza 23 mm
0,1 kg
LEVEL CONNECTOR
030-2351118
nero intenso
RAL 9005
lunghezza 141 mm
larghezza 11 mm
altezza 27 mm
0,02 kg
3-in-1 mounting tool
030-2611000
lunghezza 96 mm
larghezza 11 mm
0,04 kg

Montaggio elettrico

numero di articolo
colore
tipo
dimensioni
LINEAR CONNECTOR
030-2101138
nero intenso
RAL 9005
elettrico
lunghezza 120 mm
larghezza 10 mm
0,2 kg
L CONNECTOR
030-2111138
nero intenso
RAL 9005
elettrico
lunghezza 85 mm
larghezza 10 mm
altezza 85 mm
0,02 kg
T CONNECTOR
030-2121138
nero intenso
RAL 9005
elettrico
lunghezza 160 mm
larghezza 10 mm
altezza 75 mm
0,02 kg
X CONNECTOR
030-2131138
nero intenso
RAL 9005
elettrico
lunghezza 160 mm
larghezza 10 mm
altezza 160 mm
0,05 kg
FLEX CONNECTOR
030-2141138
nero intenso
RAL 9005
elettrico
lunghezza 304 mm
larghezza 10 mm
0,03 kg
LEVEL CONNECTOR
030-2151138
nero intenso
RAL 9005
elettrico
lunghezza 141 mm
larghezza 11 mm
altezza 27 mm
0,3 kg
CONNECTOR CEILING TO WALL
030-2161138
nero intenso
RAL 9005
elettrico
lunghezza 84 mm
larghezza 10 mm
0,02 kg

Alimentatore

numero di articolo
colore
dimensioni
POWER FEEDER
030-2523038
nero intenso
RAL 9005
lunghezza 141 mm
larghezza 11 mm
0,03 kg
INTERNAL POWER FEEDER
030-2525038
nero intenso
RAL 9005
lunghezza 115 mm
larghezza 11 mm
altezza 10 mm
0,15 kg

Componenti elettrici

numero di articolo
tipo
dimensioni
WIRELESS TO DALI-2 CONTROL DEVICE
030-2531030
lunghezza 150 mm
larghezza 11 mm
altezza 23 mm
0,02 kg
DALI-2 SELV DEVICE
050-2061130
centralina
lunghezza 212 mm
larghezza 37 mm
altezza 26 mm
0,1 kg
