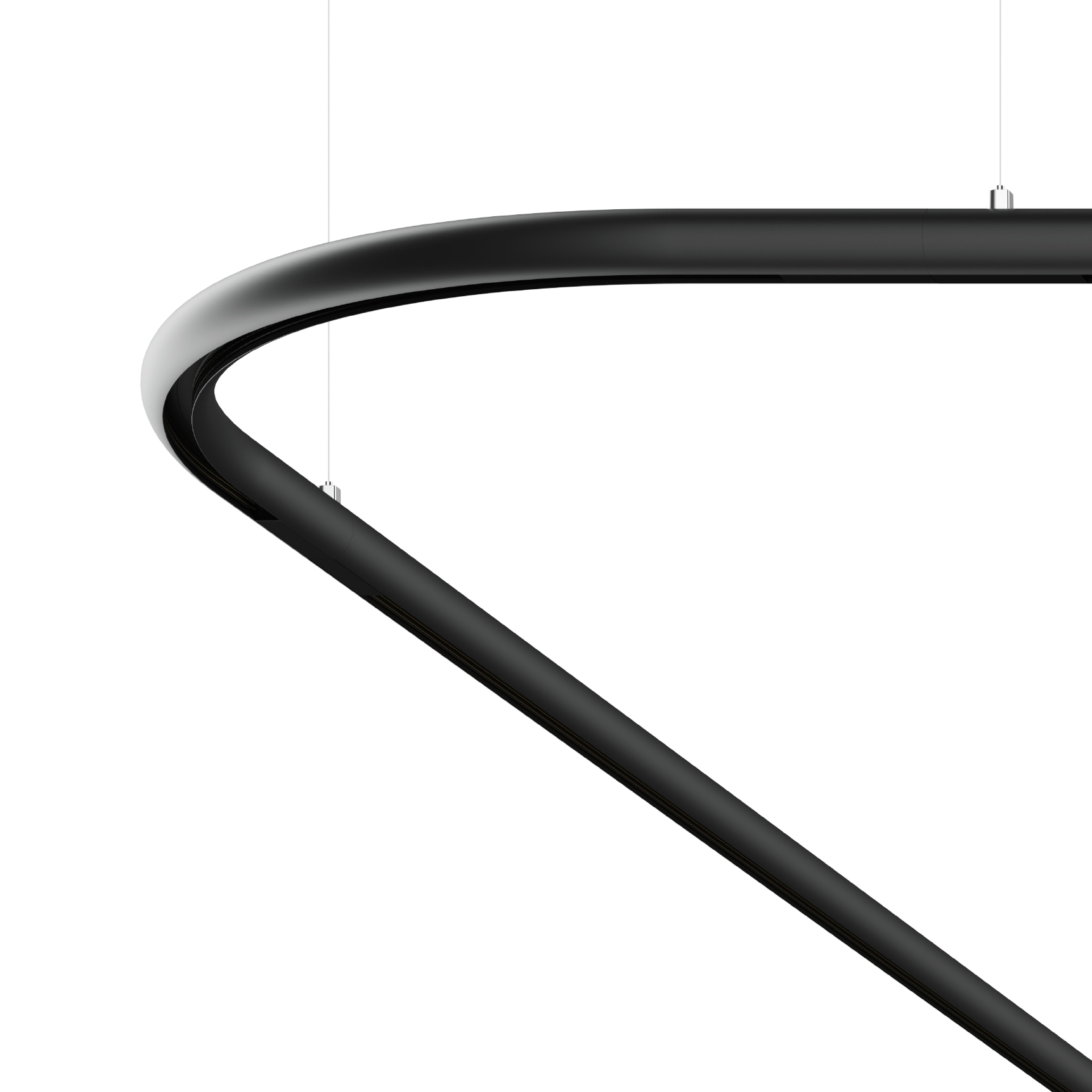

MOVE IT 10 track round curve suspended

MOVE IT 10 track round curve

suspended

030-1431038

Informazioni rapide

DALI-2
IP20 / classe isolamento 3 / 48 V

Colore

Generale

  • Soffitto
  • Binario Sospeso
  • nero intenso
  • RAL 9005 1
  • IP20

Dati elettrici

  • DALI-2
  • 48 V
  • classe isolamento 3

Dati fisici

  • larghezza 29 mm
  • altezza 26 mm
  • raggio della linea centrale 300 mm
  • segmento 90°
  • 0.4 kg
1 Codice RAL

Profilo piatto in alluminio estruso con altezza di 26 mm e larghezza giunti da 10 mm; design tubolare; elemento CURVE 90°; montaggio a sospensione (fune di 1500mm come accessorio); regolazione altezza senza utensili; superficie anodizzata nero intenso; con binario elettrificato integrato su entrambi i lati per la presa della tensione di alimentazione e il segnale DALI-2; alimentazione e segnale DALI-2 per entrambi i binari elettrificati con un unico ingresso attraverso il connettore PASS THROUGH (come accessorio); gli inserti luminosi possono essere collocati e spostati senza l'ausilio di attrezzi, grazie alla chiusura a clip; grado protezione IP20; classe isolamento 3; 48 V; accessorio indicato a parte;

Dati relativi ai prodotti e documenti di specifica

Schede tecniche

File di planimetria e dati di illuminazione

Download intero
mainDrawing

Accessori

Convertitore

numero di articolo
potenza
tensione / frequenza
classe di protezione
tensione costante
POWER SUPPLY EXTERNAL
002-62133
60 W
min 47 Hz
max 63 Hz
classe isolamento 21
48 V
POWER SUPPLY EXTERNAL
002-62135
150 W
min 50 Hz
max 60 Hz
classe isolamento 21
48 V
POWER SUPPLY EXTERNAL
002-62139
250 W
min 50 Hz
max 60 Hz
classe isolamento 21
48 V
DIN RAIL POWER SUPPLY PRO
005-6220110
240 W
min 50 Hz
max 60 Hz
classe isolamento 21
DIN RAIL POWER SUPPLY PRO
005-6220210
480 W
min 50 Hz
max 60 Hz
classe isolamento 21
DIN RAIL POWER SUPPLY
005-6520210
160 W
min 50 Hz
max 60 Hz
classe isolamento 21
48 V

Montaggio

numero di articolo
colore
dimensioni
CANOPY square
005-2311717
bianco traffico
RAL 9016
lunghezza 90 mm
larghezza 90 mm
altezza 22 mm
0,1 kg
CANOPY square
005-2311718
nero intenso
RAL 9005
lunghezza 90 mm
larghezza 90 mm
altezza 22 mm
0,1 kg
CANOPY round
005-2600737
bianco traffico
RAL 9016
diametro 90 mm
altezza 22 mm
0,08 kg
CANOPY round
005-2600738
nero intenso
RAL 9005
diametro 90 mm
altezza 22 mm
0,08 kg
END CAPS
030-1420017
bianco traffico
RAL 9016
lunghezza 29 mm
larghezza 26 mm
altezza 10 mm
0,01 kg
END CAPS
030-1420018
nero intenso
RAL 9005
lunghezza 29 mm
larghezza 26 mm
altezza 10 mm
0,01 kg
L CONNECTOR
030-1435017
bianco traffico
RAL 9016
lunghezza 31 mm
larghezza 31 mm
0,2 kg
L CONNECTOR
030-1435018
nero intenso
RAL 9005
lunghezza 31 mm
larghezza 31 mm
0,1 kg
T CONNECTOR
030-1436017
bianco traffico
RAL 9016
lunghezza 31 mm
larghezza 33 mm
0,2 kg
T CONNECTOR
030-1436018
nero intenso
RAL 9005
lunghezza 31 mm
larghezza 33 mm
0,05 kg
X CONNECTOR
030-1437017
bianco traffico
RAL 9016
lunghezza 33 mm
larghezza 33 mm
0,2 kg
X CONNECTOR
030-1437018
nero intenso
RAL 9005
lunghezza 33 mm
larghezza 33 mm
POLE MOUNTING SET
030-1441017
bianco traffico
RAL 9016
0,2 kg
POLE MOUNTING SET
030-1441018
nero intenso
RAL 9005
0,04 kg
POLE MOUNTING SET
030-1442017
bianco traffico
RAL 9016
0,44 kg
POLE MOUNTING SET
030-1442018
nero intenso
RAL 9005
0,4 kg
MOUNTING SET ceiling
030-1443018
nero intenso
RAL 9005
0,1 kg
LINEAR CONNECTOR
030-2300018
lunghezza 50 mm
larghezza 16 mm
altezza 13 mm
0,02 kg
LEVEL CONNECTOR
030-2351118
nero intenso
RAL 9005
lunghezza 141 mm
larghezza 11 mm
altezza 27 mm
0,02 kg
3-in-1 mounting tool
030-2611000
lunghezza 96 mm
larghezza 11 mm
0,04 kg

Ottico

numero di articolo
colore
tipo
dimensioni
BLIND COVER
030-1003017
bianco traffico
RAL 9016
lunghezza 1.100 mm
larghezza 12 mm
altezza 10 mm
0,06 kg
BLIND COVER
030-1003018
nero intenso
RAL 9005
lunghezza 1.100 mm
larghezza 12 mm
altezza 10 mm
0,05 kg
BLIND COVER
030-1005017
bianco traffico
RAL 9016
lunghezza 2.100 mm
larghezza 12 mm
altezza 10 mm
0,12 kg
BLIND COVER
030-1005018
nero intenso
RAL 9005
lunghezza 2.100 mm
larghezza 12 mm
altezza 10 mm
0,15 kg
BLIND COVER
030-1007017
bianco traffico
RAL 9016
lunghezza 3.100 mm
larghezza 12 mm
altezza 10 mm
0,08 kg
BLIND COVER
030-1007018
nero intenso
RAL 9005
lunghezza 3.100 mm
larghezza 12 mm
altezza 10 mm
0,38 kg
BLIND COVER
E83600....7
bianco traffico
RAL 9016
custom cut
larghezza 12 mm
altezza 10 mm
BLIND COVER
E83600....8
nero intenso
RAL 9005
custom cut
larghezza 12 mm
altezza 10 mm

Componenti elettrici

numero di articolo
colore
tipo
dimensioni
LINEAR CONNECTOR
030-2101138
nero intenso
RAL 9005
elettrico
lunghezza 120 mm
larghezza 10 mm
0,2 kg
L CONNECTOR
030-2111138
nero intenso
RAL 9005
elettrico
lunghezza 85 mm
larghezza 10 mm
altezza 85 mm
0,02 kg
T CONNECTOR
030-2121138
nero intenso
RAL 9005
elettrico
lunghezza 160 mm
larghezza 10 mm
altezza 75 mm
0,02 kg
X CONNECTOR
030-2131138
nero intenso
RAL 9005
elettrico
lunghezza 160 mm
larghezza 10 mm
altezza 160 mm
0,05 kg
FLEX CONNECTOR
030-2141138
nero intenso
RAL 9005
elettrico
lunghezza 304 mm
larghezza 10 mm
0,03 kg
LEVEL CONNECTOR
030-2151138
nero intenso
RAL 9005
elettrico
lunghezza 141 mm
larghezza 11 mm
altezza 27 mm
0,3 kg
CONNECTOR CEILING TO WALL
030-2161138
nero intenso
RAL 9005
elettrico
lunghezza 84 mm
larghezza 10 mm
0,02 kg
PASS THROUGH CONNECTOR
030-2171138
nero intenso
RAL 9005
elettrico | 1 paio
lunghezza 85 mm
larghezza 21 mm
0,05 kg
LINEAR CONNECTOR
030-2301038
meccanico ed elettrico
lunghezza 140 mm
larghezza 16 mm
altezza 13 mm
0,04 kg
WIRELESS TO DALI-2 CONTROL DEVICE
030-2531030
lunghezza 150 mm
larghezza 11 mm
altezza 23 mm
0,02 kg
DALI-2 SELV DEVICE
050-2061130
centralina
lunghezza 212 mm
larghezza 37 mm
altezza 26 mm
0,1 kg

Sospensioni

numero di articolo
colore
dimensioni
lunghezza del cavo
CABLE SUSPENSION LINEAR CONNECTOR
030-2210018
nero intenso
RAL 9005
0,05 kg
Array
CABLE SUSPENSION
030-2230017
bianco
RAL 9016
0,5 kg
Array
CABLE SUSPENSION
030-2230018
nero intenso
RAL 9005
0,04 kg
Array

Alimentatore

numero di articolo
colore
dimensioni
INTERNAL POWER FEEDER
030-2525038
nero intenso
RAL 9005
lunghezza 115 mm
larghezza 11 mm
altezza 10 mm
0,15 kg
