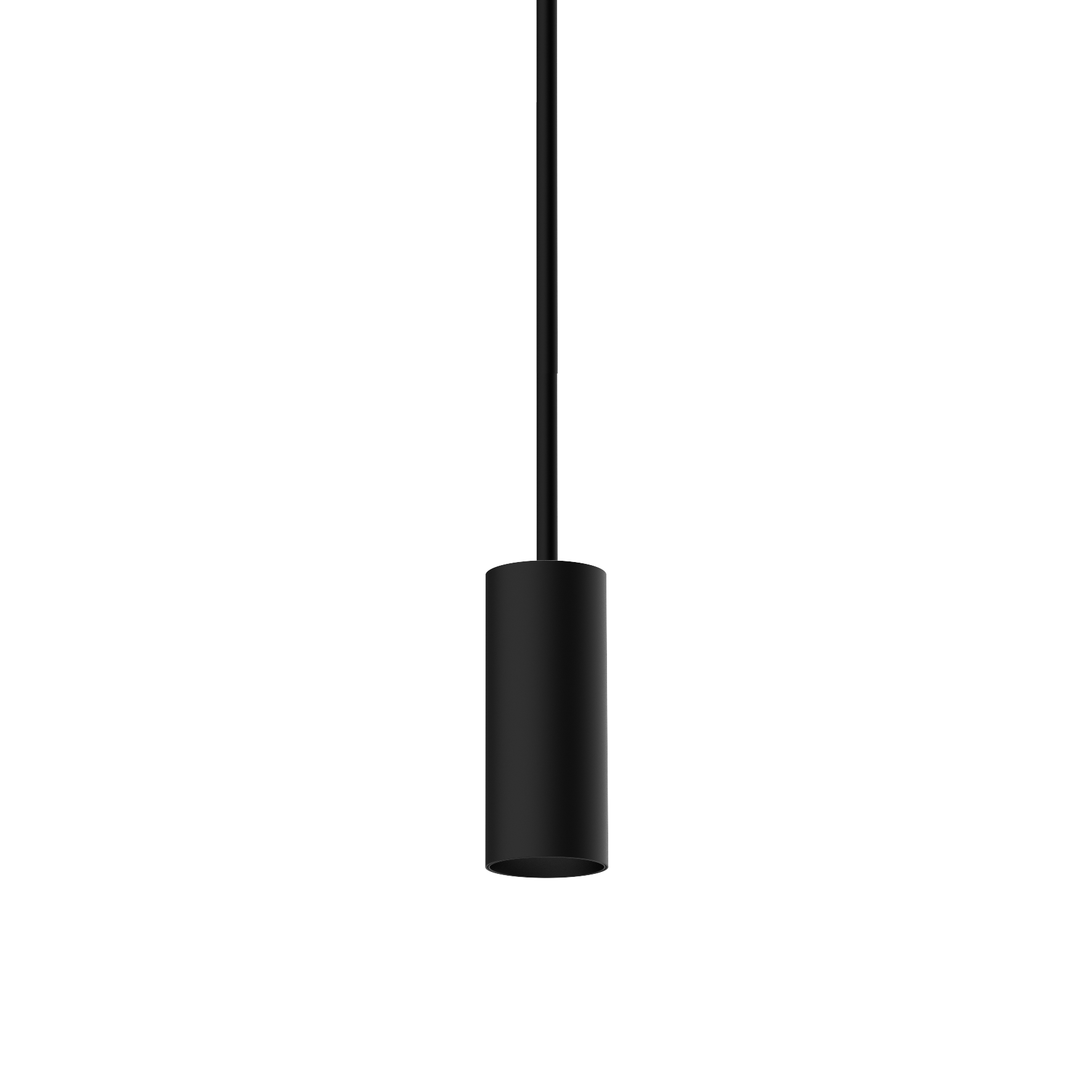

ARY rod suspended canopy trim

ARY rod suspended

canopy trimless

049-5221618M 005-3511017 002-90732

Información rápida

4000 K
CRI ≥ 90 / 3 SDCM (initial MacAdam)
88 lm/W
L90 / 50000 h
non atenuable
IP20

Color

Baldaquín

General

  • Techo
  • Suspendido
  • negro intenso
  • Baldaquín blanco tráfico
  • RAL 9005
  • IP20
  • 739 lm
  • fijación 88 lm/W 1

LED

  • 4000 K
  • IRC ≥ 90
  • L90 / 50000 h
  • ≤ 3 SDCM (initial MacAdam)
  • Rg: 99
  • Rf: 89
  • R{1-15}: 87
  • MR 0.81
  • MDER 0.73

Óptico

  • medium
  • ángulo de haz 25°
  • PstLM ≤ 1.0 2
  • SVM ≤ 0.4 1

Eléctrico

  • non atenuable
  • 220-240 V
  • sistema 10.3 W
  • fijación 8.4 W
  • 500 mA
  • 18 Vf
  • CP2

Físico

  • varilla de 1500 mm con gancho (un anillo incluido)
  • diámetro 47 mm
  • altura 110 mm
  • 0.96 kg

Orificio

  • diámetro 65 mm
  • espesor mín. del techo 9 mm
  • espesor máx. del techo 25 mm
  • profundidad empotrada 70 mm

Tipos de disyuntores

Tipo de disyuntor automático

B10
B13
B16
B20
C10
C13
C16
C20

Numero de fijaciones

57
75
92
115
57
75
92
115
1 incluida la consideración de las pérdidas ópticas y las pérdidas de la unidad de control interna 2 Valor del producto continente a plena carga (no atenuado)

Luminaria suspendida decorativa fabricada en aluminio; superficie pintada al polvo en negro intenso; suspensión de barra pendular acortable con perfil en U (negro intenso) de 1500 mm, cable de alimentación de 2000 mm (1500 mm en perfil en U), incl. anillo de montaje en techo + gancho (negro intenso) para el posicionamiento múltiple de la luminaria en la sala; refrigeración pasiva de los LEDs por medio de una geometría de cuerpo de refrigeración optimizada; con tecnología COB (Chip on Board) para eficiencia máxima; ninguna formación de sombras múltiples; color de luz 4000 K; ≤ 3 SDCM (initial MacAdam); CRI ≥ 90; mín. 90 % del flujo luminoso después de 50000 horas de funcionamiento; LED energéticamente eficientes con alto rendimiento de color; buen antideslumbramiento a través de nivel de punto de luz retraído; incl. óptica de lente de alta calidad; característica proyección precisa con ángulo de proyección de 25°; grado de protección IP20; CP2; 220-240 V; baldaquino para montaje sin borde en techos de cartón yeso; apropiada para grosores de techo de 9-25 mm; herramienta de montaje especial para la sencilla instalación de la carcasa sin bordes disponible como accesorio; incluido convertidor, no regulable; convertidor externo para inserción en el techo; fuente luminosa no sustituible; mecanismo de control sustituible por un técnico autorizado;

Datos de productos y documentos de licitación

Fichas técnicas

Archivos de planificación y datos de iluminación

Descargar todo

Accesorios

Convertidor

número de artículo
potencia
tensión / frecuencia
clase de protección
corriente constante
control
POWER SUPPLY
002-90732
10 W
min 50 Hz
max 60 Hz
PC2
500 mA
non atenuable

Montaje

número de artículo
tipo
color
dimensiones
dimensiones de corte
espesor del techo
MOUNTING SET trimless for cable suspension
005-3511017
para techos de cartón-yeso
blanco tráfico
RAL 9016
diámetro 75 mm
altura 48 mm
0,4 kg
diámetro 65 mm
espesor mín. del techo 9 mm
espesor máx. del techo 25 mm

Convertidor

número de artículo
potencia
tensión / frecuencia
clase de protección
tensión constante
control
DIN RAIL LED DRIVER
005-6121030
DALI-2 DT6 1-2 direcciones
DIN RAIL POWER SUPPLY BASIC
005-6520210
160 W
min 50 Hz
max 60 Hz
PC2
48 V

Óptico

número de artículo
color
tipo
dimensiones
HONEYCOMB LOUVER
007-1965188
negro intenso
RAL 9005
para ARY | BO 45 | JUST 45 | MOVE IN 45 | TARO 45 | TULA micro
diámetro 42 mm
altura 3 mm
0,01 kg
WALLWASHER LENS
007-1965780
para ARY | BO 45 | JUST 45 | MOVE IN 45 | TARO 45 | TULA micro
diámetro 42 mm
altura 3 mm
0,01 kg
OVAL LENS
007-1965880
para BO 45 | JUST 45 | MOVE IN 45 | TARO 45 | TULA micro
diámetro 42 mm
altura 3 mm
0,03 kg
SOFT LENS
007-1965980
para ARY | BO 45 | JUST 45 | MOVE IN 45 | TARO 45 | TULA micro
diámetro 42 mm
altura 3 mm
0,03 kg

Montaje

número de artículo
color
dimensiones
RING ceiling mounted
050-0510217
blanco tráfico
RAL 9016
diámetro 50 mm
altura 88 mm
0,03 kg
RING ceiling mounted
050-0510218
negro intenso
RAL 9005
diámetro 50 mm
altura 88 mm
0,03 kg

Herramientas de montaje

número de artículo
tipo
dimensiones
SPECIAL MOUNTING TOOL
063-8912110
para ARY | MOVE IN 45 | NOBA trimless | TULA
diámetro 100 mm
altura 107 mm
0,48 kg
