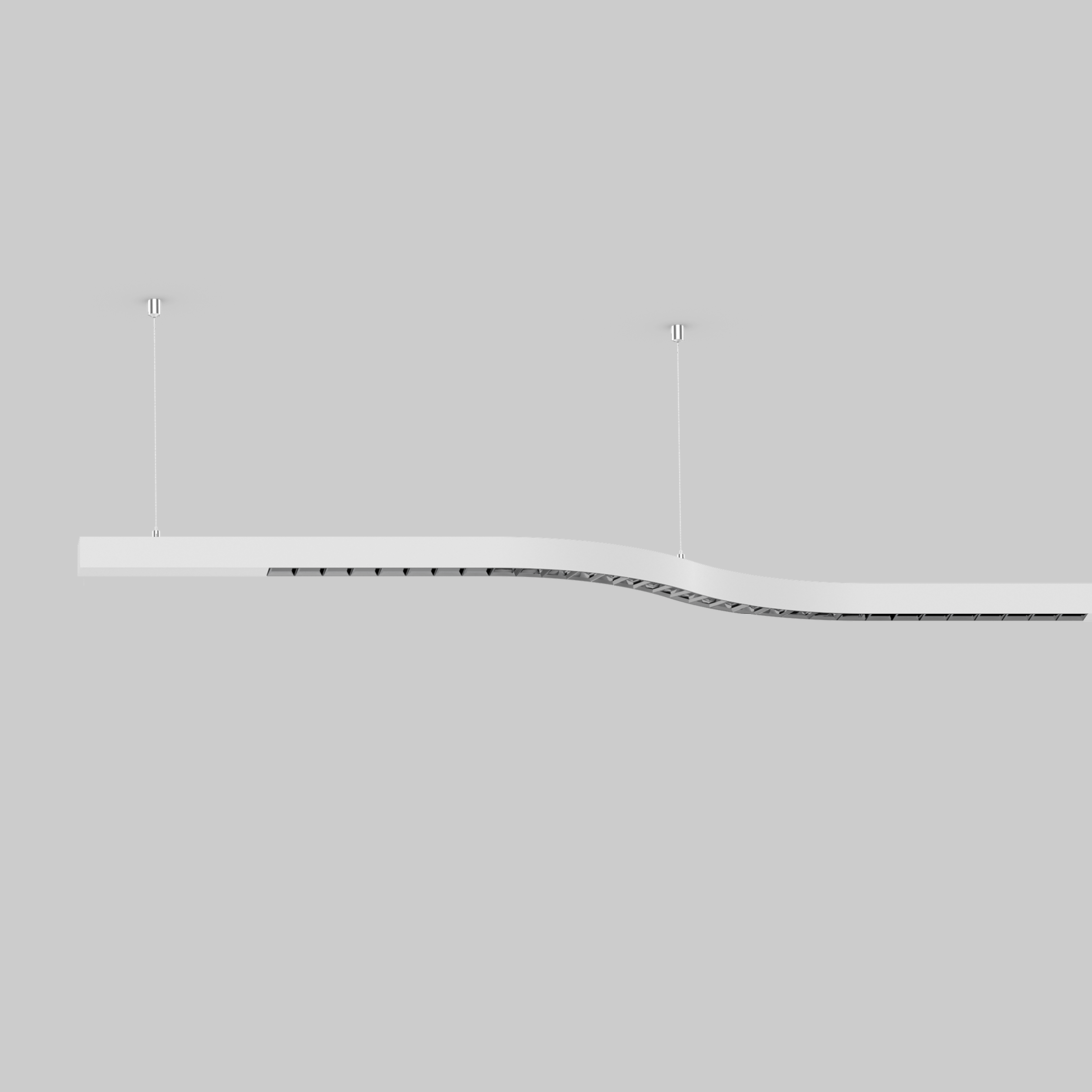

BETO s-line 225 L direct ceiling / suspended system, BETO s-line 225 L direct / indirect power suspended system

BETO s-line 225 L direct / indirect power

suspended system

074-7231537B

Quickinfo

3000 K
CRI ≥ 80 / 3 SDCM (initial MacAdam)
UGR ≤ 13 / 65° ≤ 1.500 cd/m²
2.430 lm/↑ 3.960 lm
125 lm/W
L90 / 75000 h
DALI-2
Reflector
IP20 / SK1 / 220-240 V
1.641 mm,

Farbe

Farbe

Reflektor

Reflektor

Allgemein

  • Decke
  • Abgehängt
  • Reinweiß
  • Reflektor Chrom dunkel
  • RAL 9010
  • IP20
  • indirekt 3960 lm
  • direkt 2430 lm
  • gesamt 6390 lm

LED

  • 3000 K
  • CRI ≥ 80
  • L90 / 75000 h
  • ≤ 3 SDCM (initial MacAdam)
  • MR 0.56
  • MDER 0.51

Optisch

  • Reflector
  • symmetric
  • UGR ≤ 13
  • PstLM ≤ 1.0 1
  • SVM ≤ 0.4 2
  • ≥65° <1500 cd/m²

Elektrisch

  • DALI-2
  • 220-240 V
  • System 51 W
  • System 125 lm/W 3
  • SK1
  • 2 DALI Addr.

Abmessungen

  • Länge 1641 mm
  • Breite 265 mm
  • Höhe 42 mm
  • Mittellinienradius 400 mm
  • L (links)

Leitungsschutzschalter

Leitungs­schutzschalter Typ

B10
B13
B16
B20
C10
C13
C16
C20

Anzahl der Leuchten

15
20
25
31
26
33
42
52
1 Wert von umgebendem Produkt bei Volllast (ungedimmt) 2 inkl. Berücksichtigung von optischen & internen Steuergeräteverlusten 3 inkl. Berücksichtigung von optischen, internen Steuergeräteverlusten & der Effizienz des Betriebsgeräts

Leuchtenkörper aus Aluminiumstrangpressprofil; extrem schlanke Bauform (nur 42 x 42 mm) S-förmig; Konverter im Leuchtenkörper integriert; keine sichtbaren Schrauben; kantige Ausführung; für Lichtsysteme; Oberfläche Reinweiß pulverbeschichtet; für abgehängte Montage (1500mm Seilabhängung als Zubehör); werkzeuglose Höhenverstellung an der Leuchte; Befestigung an der Leuchte mittels Federclips; Strangpressprofil für verbessertes Thermomanagement; Lichtfarbe 3000 K; ≤ 3 SDCM (initial MacAdam); CRI ≥ 80; min. 90% des Lichtstromes nach 75000 Betriebsstunden; energieeffiziente LEDs mit hoher Farbwiedergabe; hochglänzender Reflektor mit Facettenoptik; Reflektor Chrom dunkel; UGR ≤ 13; bildschirmtaugliche Arbeitsplatzleuchte nach DIN EN 12464-1; Leuchtdichte über 65° ≤ 1500 cd/m²; direkt/indirekte Abstrahlcharakteristik; Indirektlichtanteil mit eigenen Platinen und hochwertiger Linsenoptik für maximale, homogene Deckenaufhellung, separat steuerbar; Schutzart IP20; SK1; 220-240 V; leuchteninterne Verdrahtung halogenfrei; inkl. DALI-2 Konverter; Zubehör wird separat angeführt; Lichtquelle durch autorisierte Fachleute austauschbar; Betriebsgerät durch autorisierte Fachleute austauschbar;

Produktdaten & Ausschreibungsunterlagen

Datenblätter

Planungsdateien & Beleuchtungsdaten

Gesamtdownload

Zubehör

Elektrische Kabel

Artikelnummer
Typ
Steuerung
Abmessungen
THROUGH WIRE
004-90005
5 × 1.5 mm² | 10 Stück
DALI-2
0,3 kg

Montage

Artikelnummer
Typ
Farbe
Abmessungen
CABLE SUSPENSION
005-2152110
Chrom
Breite 46 mm
0,05 kg
END CAPS
074-6090017
1 Paar
Reinweiß
RAL 9010
Länge 30 mm
Breite 42 mm
Höhe 42 mm
0,03 kg
END CAPS
074-6090018
1 Paar
Tiefschwarz
RAL 9005
Länge 30 mm
Breite 42 mm
Höhe 42 mm
0,04 kg
LINEAR CONNECTOR incl. cable suspension
074-6091120
mechanisch
Länge 120 mm
Breite 28 mm
0,1 kg

Elektrische Komponenten

Artikelnummer
Farbe
Typ
Abmessungen
Länge des Einspeisekabels
CANOPY square
005-2212417
Reinweiß
RAL 9010
inkl. Einspeisekabels 5 × 1.5 mm²
Länge 90 mm
Breite 90 mm
Höhe 22 mm
0,29 kg
1.500 mm
CANOPY square
005-2212418
Tiefschwarz
RAL 9005
inkl. Einspeisekabels 5 × 1.5 mm²
Länge 90 mm
Breite 90 mm
Höhe 22 mm
0,29 kg
1.500 mm

Elektrische Montage

Artikelnummer
Farbe
Typ
Abmessungen
CORNER CONNECTOR 90°
074-6091217
Reinweiß
RAL 9010
inkl. Durchgangsverdrahtung 5 x 1,5 mm²
Länge 250 mm
Breite 250 mm
Höhe 42 mm
0,7 kg
CORNER CONNECTOR 90°
074-6091218
Tiefschwarz
RAL 9005
inkl. Durchgangsverdrahtung 5 x 1,5 mm²
Länge 250 mm
Breite 250 mm
Höhe 42 mm
1,3 kg

Optisch

Artikelnummer
Farbe
Abmessungen
BLIND COVER
074-6099107
Reinweiß
RAL 9010
Länge 250 mm
Breite 38 mm
0,04 kg
BLIND COVER
074-6099108
Tiefschwarz
RAL 9005
Länge 250 mm
Breite 38 mm
0,05 kg
BLIND COVER
074-6099117
Reinweiß
RAL 9010
Länge 500 mm
Breite 38 mm
0,1 kg
BLIND COVER
074-6099118
Tiefschwarz
RAL 9005
Länge 500 mm
Breite 38 mm
0,08 kg
