Factor de mantenimiento

Hasta el final de su vida útil, los sistemas de iluminación están sometidos al ensuciamiento y al desgaste. El factor de mantenimiento de un sistema de iluminación indica la cantidad de flujo luminoso inicial que aún está presente al final de su vida útil. El factor de mantenimiento debe ser determinado por el proyectista planificador, y el nuevo valor de flujo luminoso ha de multiplicarse por dicho factor. Esto garantiza que la iluminancia prescrita aún esté disponible al final de la vida útil. La iluminancia prescrita en función de la actividad puede consultarse en la norma internacional de iluminación EN 12464-1. El factor de mantenimiento de un sistema de iluminación se compone de los 4 factores siguientes.

1) Factor de depreciación del flujo luminoso y vida útil de la luminaria

Indica la cantidad mínima de flujo luminoso que la luminaria conserva hasta el final de su vida útil. La vida útil en luminarias profesionales es de 50.000 horas de servicio. Estas 50.000 horas corresponden, por ejemplo, a 12,5 años de uso en una oficina o en un centro comercial con 4000 horas de funcionamiento anual. El estándar de la industria está fijado en luminarias con L80 tras 50.000 horas de servicio. “L80” significa que, al alcanzarse 50.000 horas de uso, al menos el 80% del flujo luminoso inicial se mantiene. Las luminarias de calidad superior L90 conservan al menos el 90% del flujo luminoso tras 50.000 horas y son por ello un 12,5% más valiosas. El factor de depreciación del flujo luminoso de las luminarias L80 es 0,8; el de las luminarias L90 es 0,9.

2) Factor de ensuciamiento de la luminaria

Indica en qué grado se reduce el flujo luminoso de la luminaria a causa de la suciedad. Para minimizar la reducción del flujo luminoso por la suciedad debe elaborarse un plan de limpieza. El proyectista planificador incluirá este plan de limpieza en un plan de mantenimiento. El proyectista entregará el plan de mantenimiento al propietario del sistema de iluminación, que ofrecerá el flujo luminoso requerido si el plan se lleva a cabo correctamente. El factor de ensuciamiento de la luminaria debe ser determinado por el proyectista a partir de las tablas contenidas en la norma CIE 97-2005. Ejemplo: si en un entorno limpio, como por ejemplo en una oficina, la superficie emisora de luz se limpia a fondo una vez al año, el factor de ensuciamiento de la luminaria será de 0,93 (el flujo luminoso disminuye hasta la limpieza un máximo del 7%).

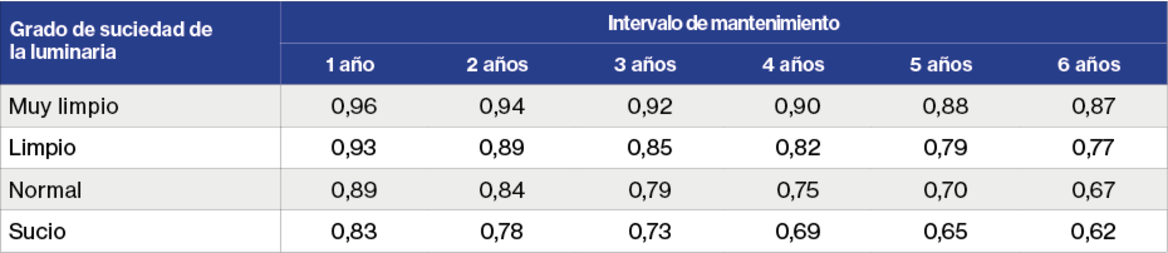

Tabla de factor de ensuciamiento de la luminaria en relación con el grado de suciedad y el intervalo de mantenimiento
Tabla de factor de ensuciamiento de la luminaria en relación con el grado de suciedad y el intervalo de mantenimiento

3) Factor de mantenimiento del local

Indica en qué grado se reduce el flujo luminoso a causa de la suciedad del techo y las paredes. Al realizar un cálculo de iluminación, se tienen en cuenta valores de reflexión de las superficies limitadoras del local que constituyen el nuevo valor. A medida que el local se utiliza, el valor de reflexión se reduce hasta que el local se vuelve a pintar. Ejemplo: si en un entorno limpio, como por ejemplo en una oficina, las paredes se pintan de nuevo cada 3 años, el factor de mantenimiento del local será de 0,94 (el flujo luminoso disminuye un máximo del 6% hasta el repintado).

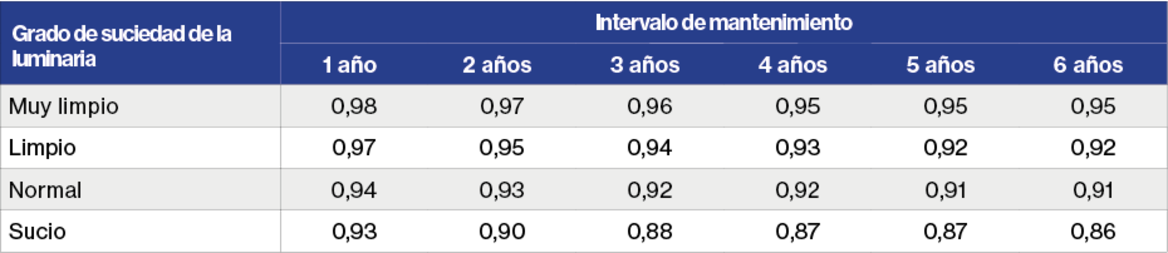

Tabla de factor de mantenimiento de la sala en relación con el grado de suciedad y el intervalo de mantenimiento
Tabla de factor de mantenimiento de la sala en relación con el grado de suciedad y el intervalo de mantenimiento

4) Factor de supervivencia de lámparas

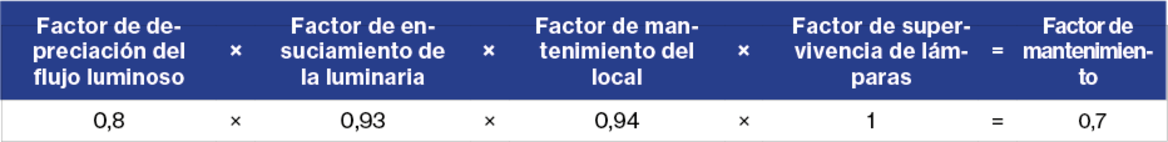

Indica cómo ha de valorarse la avería total de las distintas lámparas. Los modernos sistemas de iluminación se implementan exclusivamente con tecnología LED. Se asume que cualquier luminaria averiada se reemplazará rápidamente dentro del plazo de garantía de 5 años. El factor de supervivencia de lámparas es una reliquia de la época de las bombillas convencionales y puede asumirse que es de “1”. Ejemplo de cálculo del factor de mantenimiento (FM): factor de depreciación del flujo luminoso x factor de ensuciamiento de la luminaria x factor de mantenimiento del local x factor de supervivencia de lámparas: 0,8 x 0,93 x 0,94 x 1 = FM 0,7

Plan de mantenimiento

El proyectista entregará al propietario del sistema de iluminación el plan de mantenimiento siguiente: “El sistema de iluminación ha sido concebido para un entorno limpio como el de una oficina. La iluminancia prescrita se garantiza realizando una limpieza minuciosa anual de las superficies emisoras de luz. Además, las paredes y techos deberán pintarse de nuevo cada 3 años en color blanco puro. Las luminarias averías se sustituirán rápidamente”.

Gráfico: Plan de mantenimiento
Gráfico: Plan de mantenimiento

Comparación de L80 y L90

En el mejor de los casos, las luminarias L80 con un factor de depreciación del flujo luminoso de 0,8 ofrecen un factor de ensuciamiento del sistema de iluminación de 0,7 para 50.000 h (entorno limpio (oficina), limpieza anual de la luminaria, pintado de paredes cada 3 años, sustitución de luminarias averiadas).

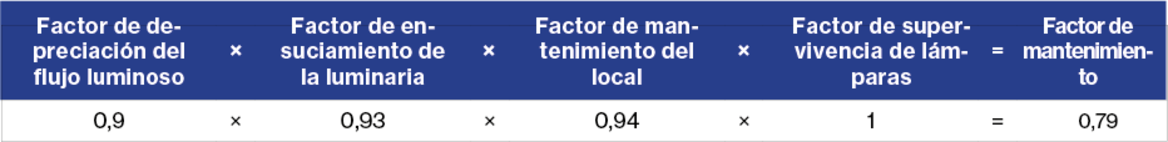

Luminarias L90 (entorno limpio (oficina), limpieza anual de la luminaria, pintado de paredes cada 3 años, sustitución de luminarias averiadas). Las luminarias L90 tienen un factor de mantenimiento de 0,79 y son un 12,9% más eficientes.

Gráfico: Comparación entre FM 0,79 y FM 0,7
Gráfico: Comparación entre FM 0,79 y FM 0,7

Ningún mantenimiento

¿Qué pasa con el flujo luminoso si no se lleva a cabo ningún mantenimiento?

Con un mantenimiento regular se asume un factor de mantenimiento del 0,68. Si no lleva a cabo ningún mantenimiento, la iluminancia descenderá por debajo del valor mínimo tras 27.947 horas. Con 4000 horas de uso anual, el sistema deberá renovarse a los 7 años.

Gráfico: Ningún mantenimiento. El valor 0,68 se convierte en un factor de mantenimiento de 0,38. El cumplimiento del plan de mantenimiento es esencial para la conservación del flujo luminoso.
Gráfico: Ningún mantenimiento. El valor 0,68 se convierte en un factor de mantenimiento de 0,38. El cumplimiento del plan de mantenimiento es esencial para la conservación del flujo luminoso.

Ejemplo basado en la práctica

Utilización de FM 0,8 en luminarias L80

Los proyectistas a menudo efectúan cálculos de la iluminación no con el factor de mantenimiento real de 0,68, sino con un valor de 0,8. Esto se hace para mantener los costes de inversión del sistema de iluminación al nivel más bajo posible. El proyectista deberá informar correctamente al propietario o usuario de que el sistema de iluminación no garantiza el flujo luminoso requerido durante 50.000 horas, sino solo durante 31.250 horas. Disminución del flujo luminoso del 20% (con FM 0,8) / disminución del flujo luminoso del 32% (con FM 0,68) × durabilidad de diseño (20/32 × 50.000 = 31.250). Esto significa que, con 4000 horas de uso anual, el sistema de iluminación deberá renovarse no a los 12,5 años, sino tras solo 7,8 años.

Conclusión

La obtención del factor de mantenimiento debe consignarse por escrito y entregarse al propietario del sistema junto con el cálculo de la iluminación y el plan de mantenimiento. Solo si el factor de mantenimiento se calcula correctamente y se lleva a cabo el mantenimiento será posible obtener la iluminancia exigida en la norma 12464-1 y alcanzar una vida útil de 50.000 horas de servicio.
