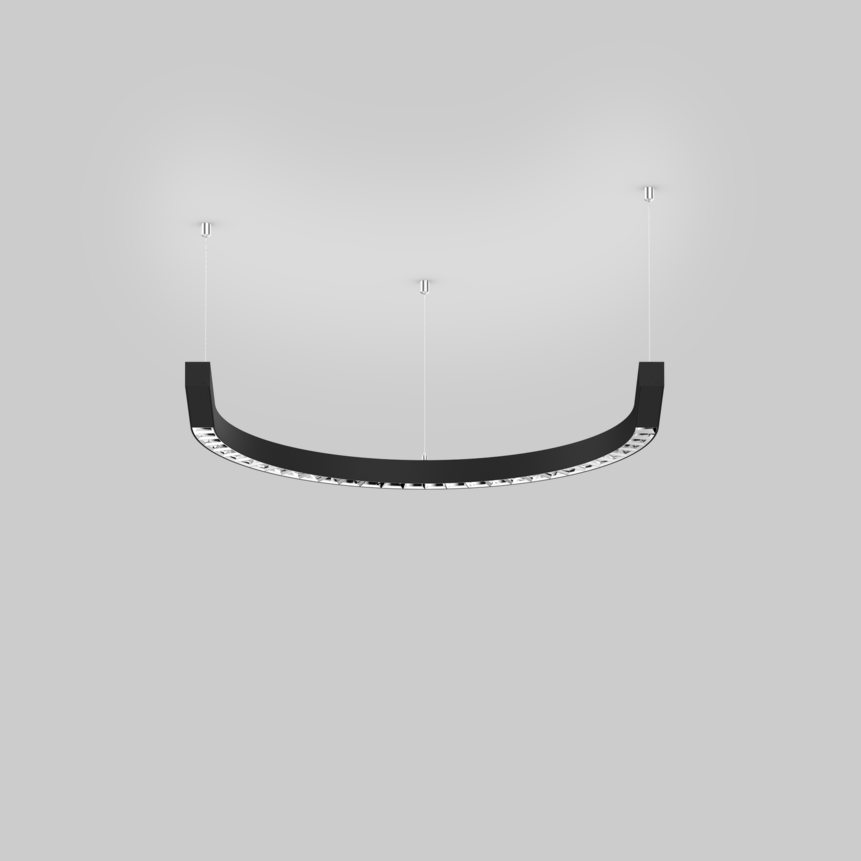

BETO curve 400 | 180° direct / indirect power suspended system

BETO curve 400 | 180° direct / indirect power

suspended system

074-7132638R

Quickinfo

4000 K
CRI ≥ 80 / 3 SDCM
UGR ≤ 16
3.610 lm/↑ 4.510 lm
153 lm/W
L90 / 50000 h
DALI-2
Reflector
IP20 / SK1 / 220-240 V

Farbe

Reflektor

Allgemein

  • Decke
  • Abgehängt
  • Schwarz
  • Reflektor Chrom
  • RAL 9005 1
  • IP20
  • indirekt 4510 lm
  • direkt 3610 lm
  • gesamt 8120 lm

LED

  • 4000 K
  • CRI ≥ 80
  • L90 / 50000 h
  • initial MacAdam ≤ 3 SDCM
  • MR 0.72
  • MDER 0.65

Optisch

  • Reflector
  • symmetric
  • UGR ≤ 16
  • ≥65° <1500 cd/m²
  • PstLM ≤ 1.02 3 4
  • SVM ≤ 0.42 3 4

Elektrisch

  • DALI-2
  • 220-240 V
  • System 53 W
  • System 153 lm/W 5
  • SK1
  • 2 DALI Addr.

Abmessungen

  • Länge 654 mm
  • Breite 807 mm
  • Höhe 42 mm
  • Mittellinienradius 400 mm
  • Segment 180°
  • 2.7 kg

Leitungsschutzschalter

Leitungs­schutzschalter Typ

B10
B13
B16
B20
C10
C13
C16
C20

Anzahl der Leuchten

15
20
25
31
26
33
42
52
1 RAL Code 2 kombinierte 3 segment 4 Wert von umgebendem Produkt bei Volllast (ungedimmt) 5 inkl. Berücksichtigung von optischen, internen Steuergeräteverlusten & der Effizienz des Betriebsgeräts

Leuchtenkörper aus Aluminiumstrangpressprofil; extrem schlanke Bauform (nur 42 x 42 mm); CURVE Element 180°; Konverter im Leuchtenkörper integriert; keine sichtbaren Schrauben; kantige Ausführung; für Lichtsysteme; Oberfläche Schwarz pulverbeschichtet; für abgehängte Montage (1500mm Seilabhängung als Zubehör); werkzeuglose Höhenverstellung an der Leuchte; Befestigung an der Leuchte mittels Federclips; Strangpressprofil für verbessertes Thermomanagement; Lichtfarbe 4000 K; Binning initial MacAdam ≤ 3 SDCM; CRI ≥ 80; min. 90% des Lichtstromes nach 50000 Betriebsstunden; energieeffiziente LEDs mit hoher Farbwiedergabe; hochglänzender Reflektor mit Facettenoptik; Reflektor Chrom; UGR ≤ 16; bildschirmtaugliche Arbeitsplatzleuchte nach DIN EN 12464-1; Leuchtdichte über 65° ≤ 1500 cd/m²; direkt/indirekte Abstrahlcharakteristik; Indirektlichtanteil mit eigenen Platinen und hochwertiger Linsenoptik für maximale, homogene Deckenaufhellung, separat steuerbar; Schutzart IP20; SK1; 220-240 V; leuchteninterne Verdrahtung halogenfrei; inkl. DALI-2 Konverter; Zubehör wird separat angeführt; Lichtquelle durch autorisierte Fachleute austauschbar; Betriebsgerät durch autorisierte Fachleute austauschbar;

Produktdaten & Ausschreibungsunterlagen

Datenblätter

Planungsdateien & Beleuchtungsdaten

Gesamtdownload

Zubehör

Elektrische Kabel

Artikelnummer
Farbe
Typ
Abmessungen
Länge des Einspeisekabels
THROUGH WIRE
004-90005
5 x 1,5 mm² | 10 Stück
0,3 kg
CANOPY / FEEDER CABLE
005-2212417
Reinweiß
RAL 9010
5 x 1,5 mm²
Länge 90 mm
Breite 90 mm
Höhe 22 mm
0,29 kg
1.500 mm
CANOPY / FEEDER CABLE
005-2212418
Tiefschwarz
RAL 9005
5 x 1,5 mm²
Länge 90 mm
Breite 90 mm
Höhe 22 mm
0,29 kg
1.500 mm

Abhängungen

Artikelnummer
Farbe
Abmessungen
Kabellänge
CABLE SUSPENSION
005-2152110
Chrom
Breite 46 mm
0,05 kg
Array

Montage

Artikelnummer
Farbe
Abmessungen
END CAPS
074-6090017
Reinweiß
RAL 9010
Länge 30 mm
Breite 42 mm
Höhe 42 mm
0,03 kg
END CAPS
074-6090018
Tiefschwarz
RAL 9005
Länge 30 mm
Breite 42 mm
Höhe 42 mm
0,04 kg
LINEAR CONNECTOR
074-6091120
Länge 120 mm
Breite 28 mm
0,1 kg

Elektrische Komponenten

Artikelnummer
Farbe
Typ
Abmessungen
CORNER CONNECTOR
074-6091217
Reinweiß
RAL 9010
90° | inkl. Durchgangsverdrahtung 5 x 1,5 mm²
Länge 250 mm
Breite 250 mm
Höhe 42 mm
0,7 kg
CORNER CONNECTOR
074-6091218
Tiefschwarz
RAL 9005
90° | inkl. Durchgangsverdrahtung 5 x 1,5 mm²
Länge 250 mm
Breite 250 mm
Höhe 42 mm
1,3 kg

Optisch

Artikelnummer
Farbe
Abmessungen
BLIND COVER
074-6099107
Verkehrsweiß
RAL 9016
Länge 250 mm
Breite 38 mm
0,04 kg
BLIND COVER
074-6099108
Tiefschwarz
RAL 9005
Länge 250 mm
Breite 38 mm
0,05 kg
BLIND COVER
074-6099117
Verkehrsweiß
RAL 9016
Länge 500 mm
Breite 38 mm
0,1 kg
BLIND COVER
074-6099118
Tiefschwarz
RAL 9005
Länge 500 mm
Breite 38 mm
0,08 kg
