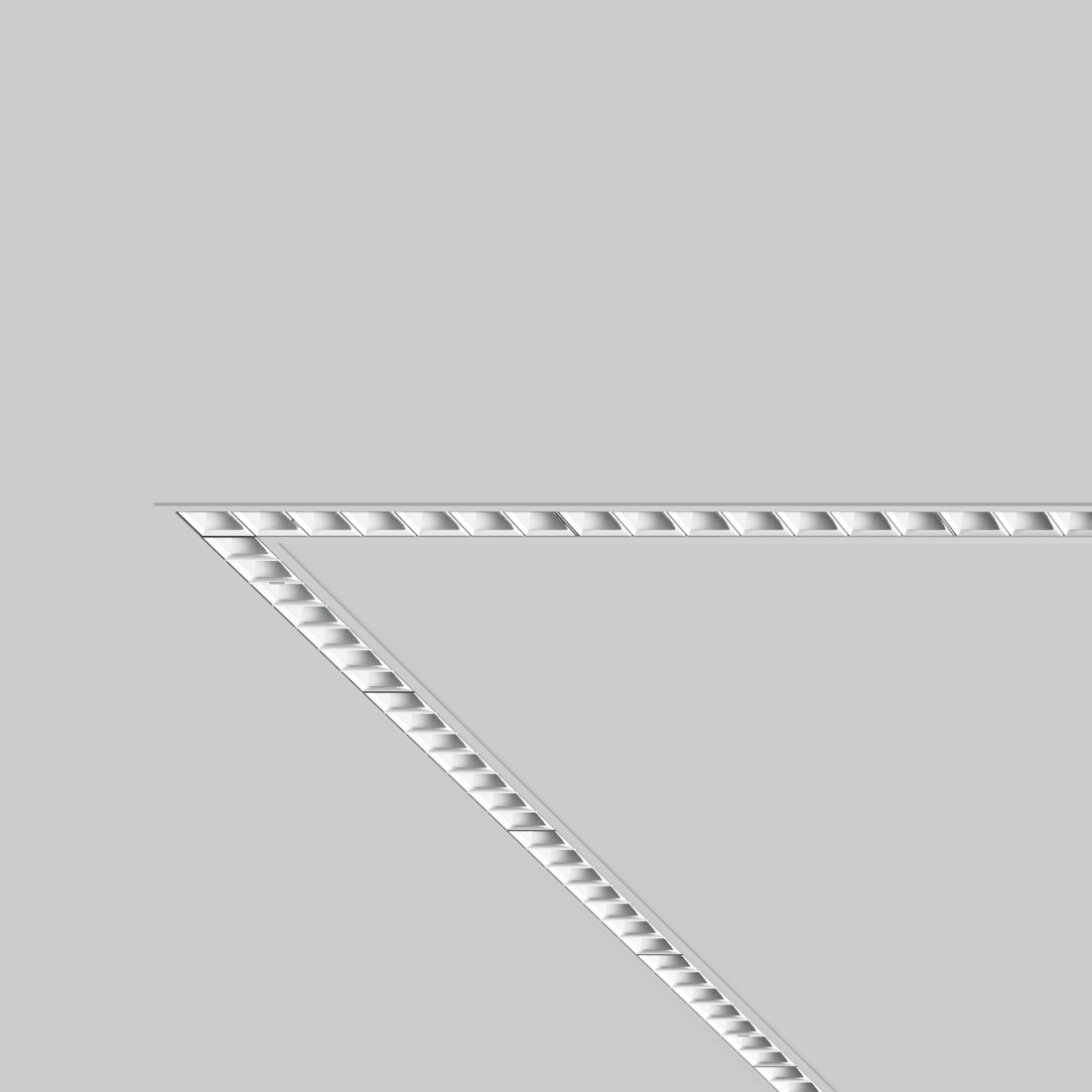

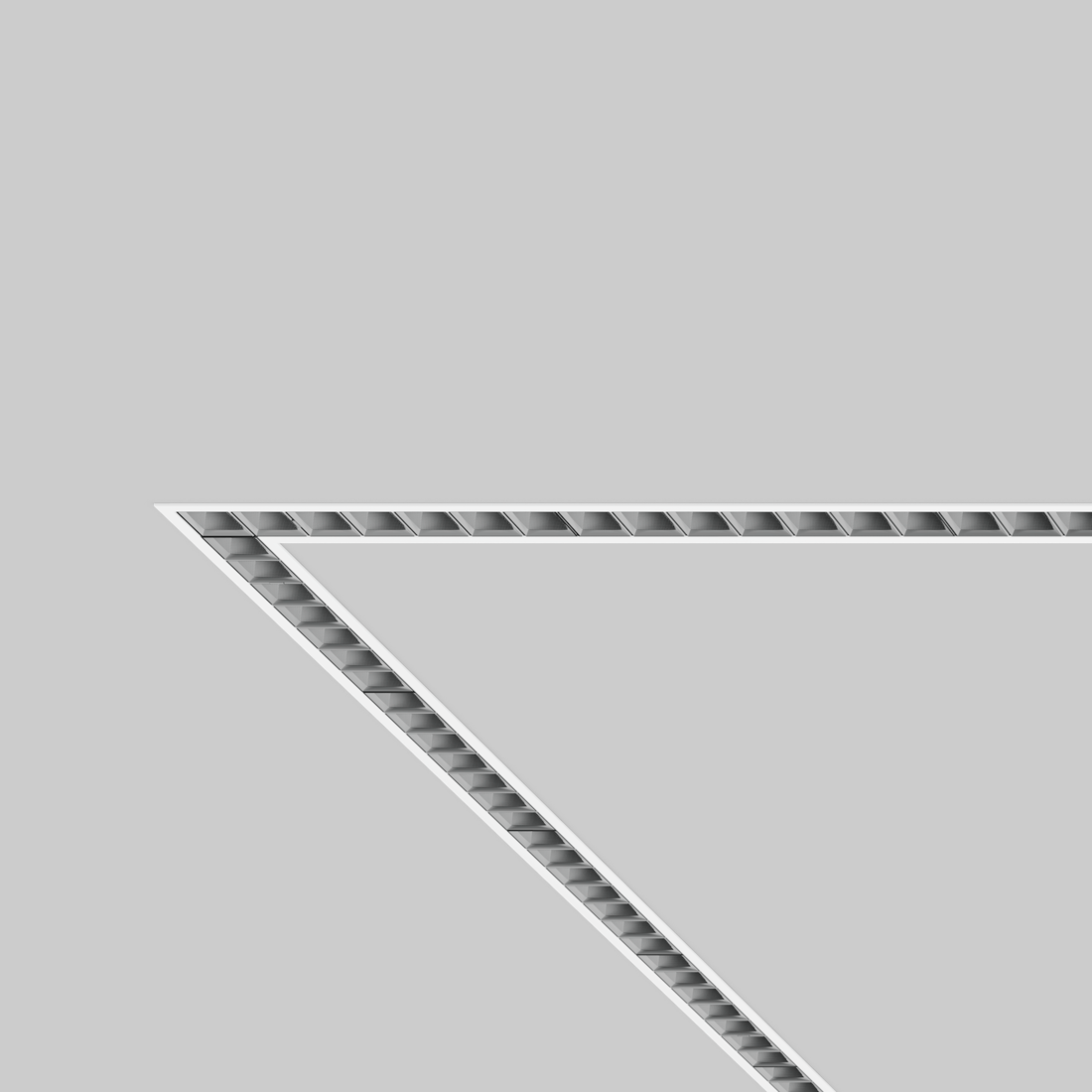

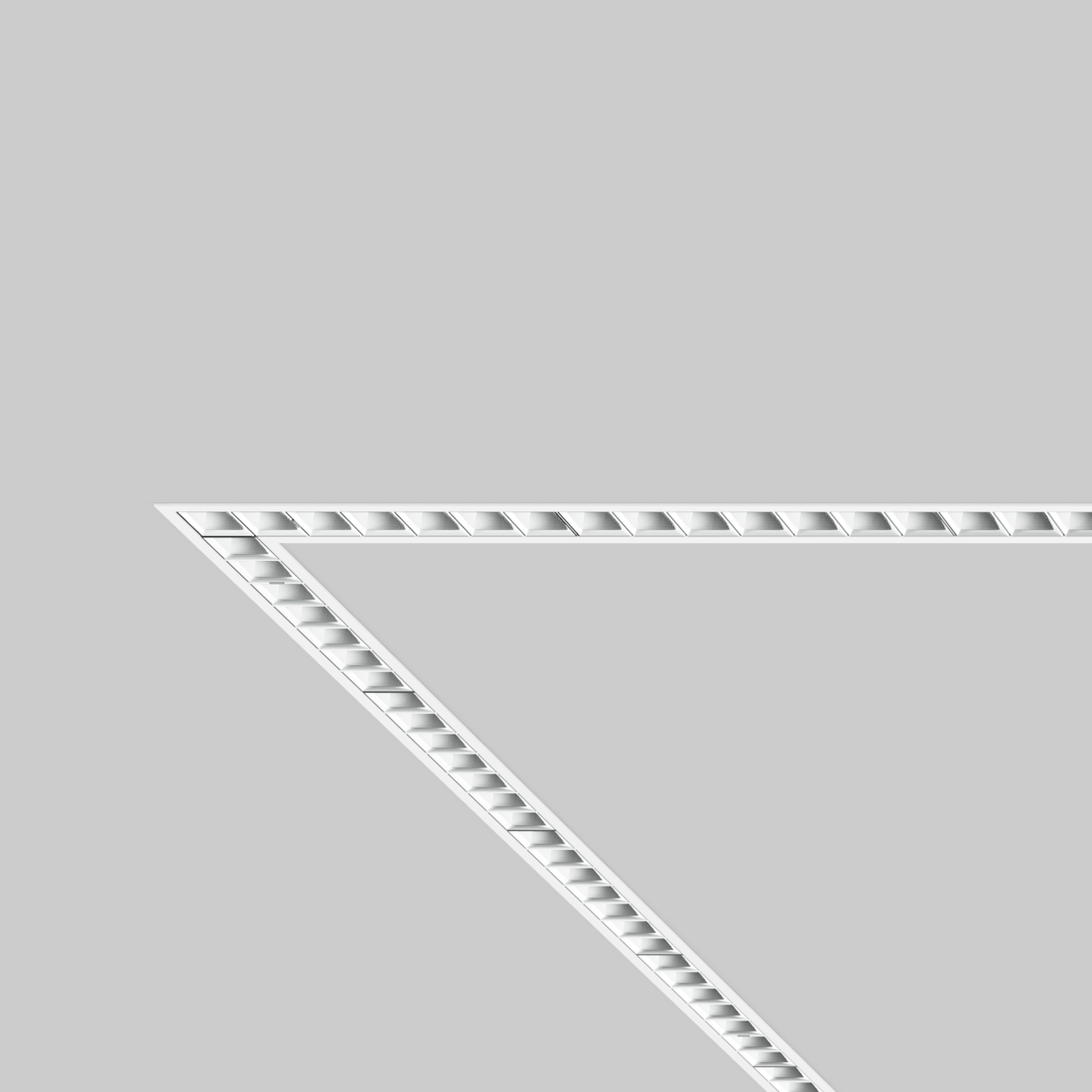

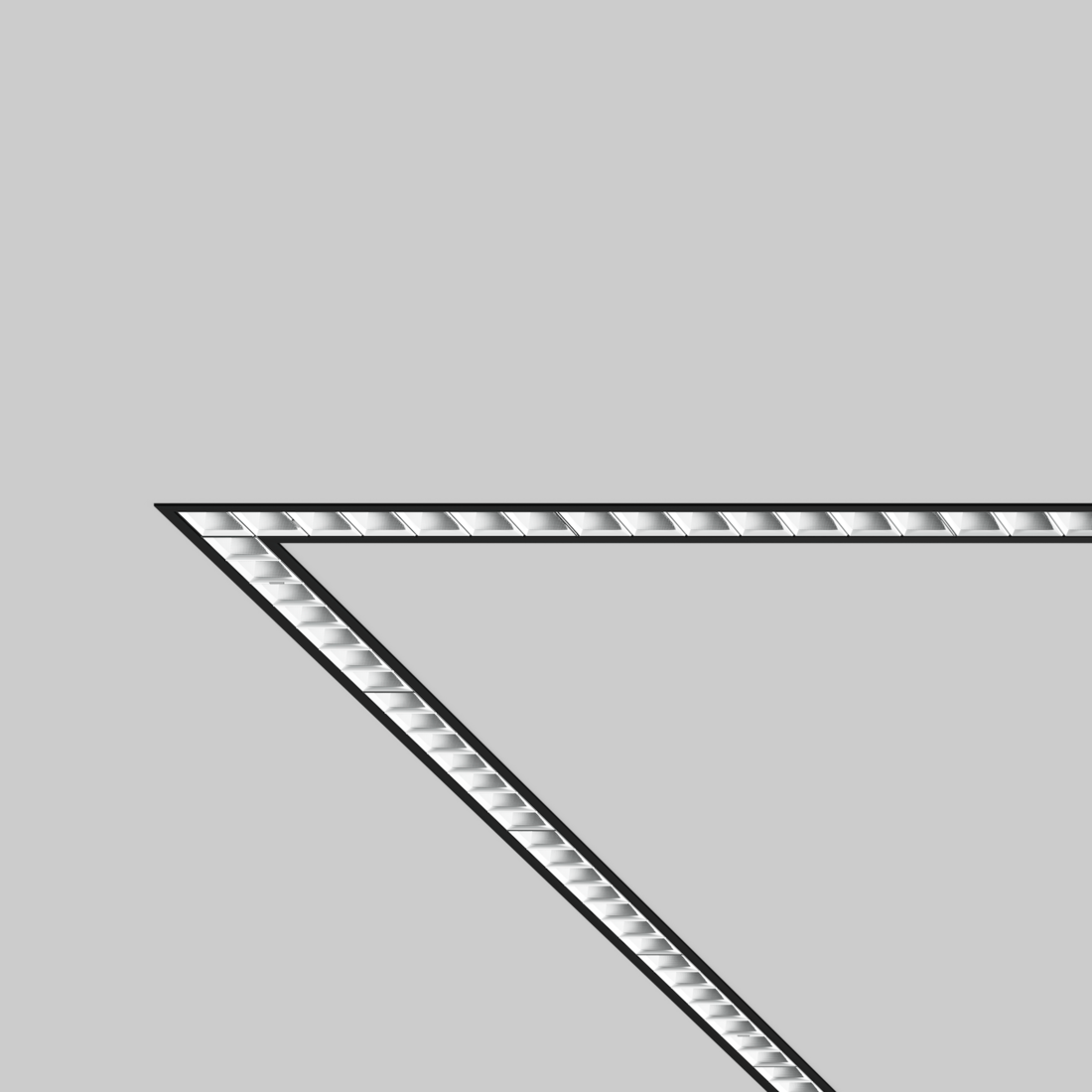

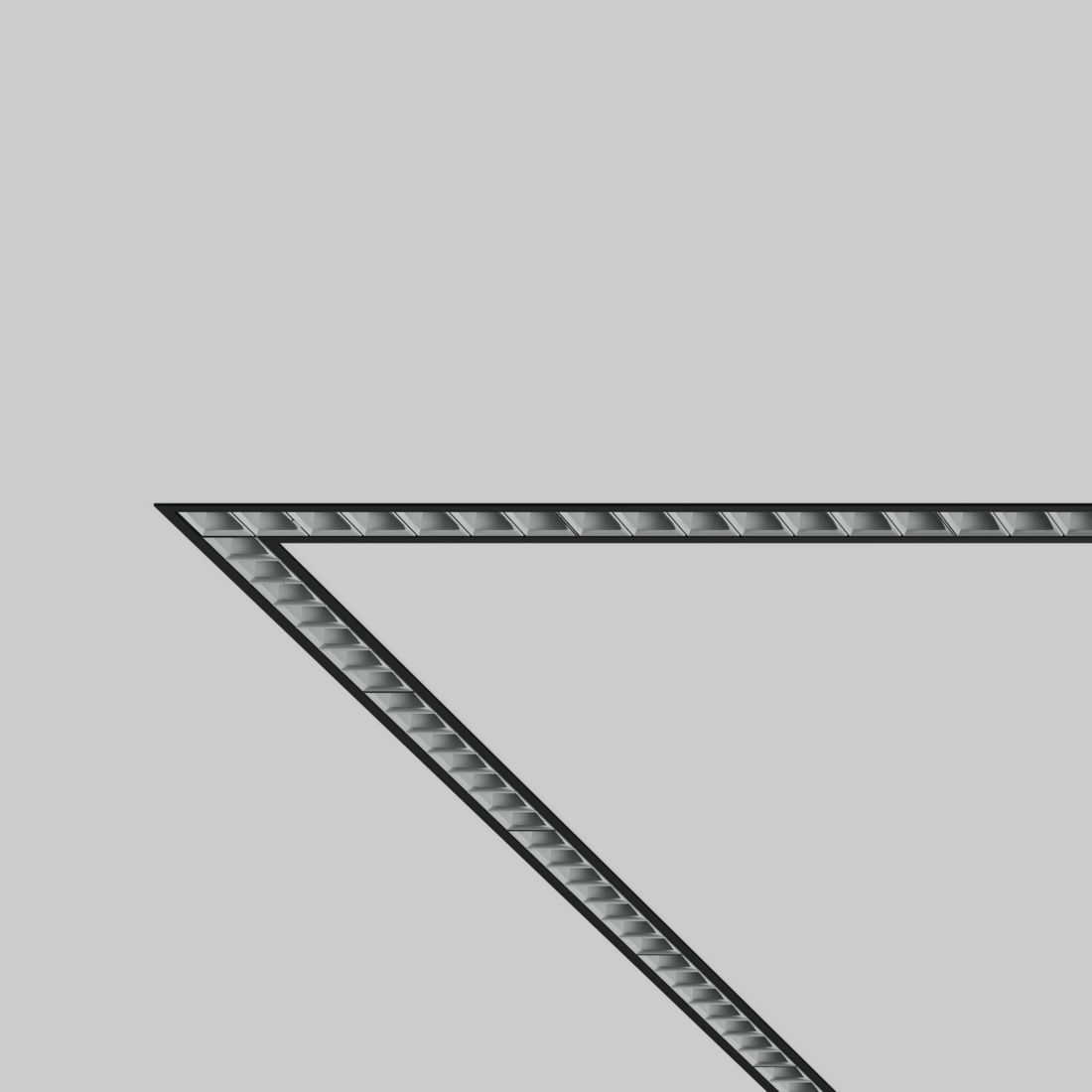

FRAME 40 reflector trim system
FRAME 40 reflector trim system
FRAME 40 mid lumen trim system, FRAME 40 high lumen trim system, FRAME 40 flex mid lumen trim system, FRAME 40 flex high lumen trim system
FRAME 40 reflector trim system
FRAME 40 reflector trim system
FRAME 40 mid lumen trim system, FRAME 40 high lumen trim system, FRAME 40 flex mid lumen trim system, FRAME 40 flex high lumen trim system
FRAME 40 reflector trim system
FRAME 40 reflector trim system
FRAME 40 mid lumen trim system, FRAME 40 high lumen trim system, FRAME 40 flex mid lumen trim system, FRAME 40 flex high lumen trim system

FRAME 40

trim system

Infos rapides

3000 K, 4000 K
CRI ≥ 90 / 3 SDCM
UGR ≤ 16, UGR ≤ 19
jusqu'à 142 lm/W
L90 / 50000 h
DALI-2
High Performance Opal, Microprismatic, Reflector
IP20 / CP1 / 220-240 V
Produits du système
Luminaire individuel

Dessin simple

Distribution de la lumière

Données sur les produits et documents de spécification

Téléchargement global
Téléchargement global
  • ROLF
  • ULD

Description

Corps de luminaire en profil extrudé en aluminium ; luminaire encastré avec bord continu ; conçu pour système d’éclairage continu ; convient aux épaisseurs de plafond de 8-25 mm ; surface thermolaquée ; profilé de luminaire pour montage livrable avant ; composants restants du luminaire montable sans outil ; cache HPO (High Performance Opal) ou cache microprismatique sur la longueur de l’insert ou cache continu (les deux à commander séparément) ; en option réflecteur ultra-brillant avec optique à facettes ; rail d’alimentation prémonté pour l'alim. en tension dans le profilé ; prélèvement de tension de l'insert sur le rail d’alim. ; élément lumineux composé de profilé extrudé laqué hautement réfléchissant pour une gestion thermique améliorée ; LED économes en énergie à restitution de couleur élevée ; des inserts de spot peuvent être installés au choix

DiiA® standards 251, 252, 253

snap-in system (brevet en cours)

DIN EN 12464-1 UGR ≤ 19

spotlight insets

insert souple

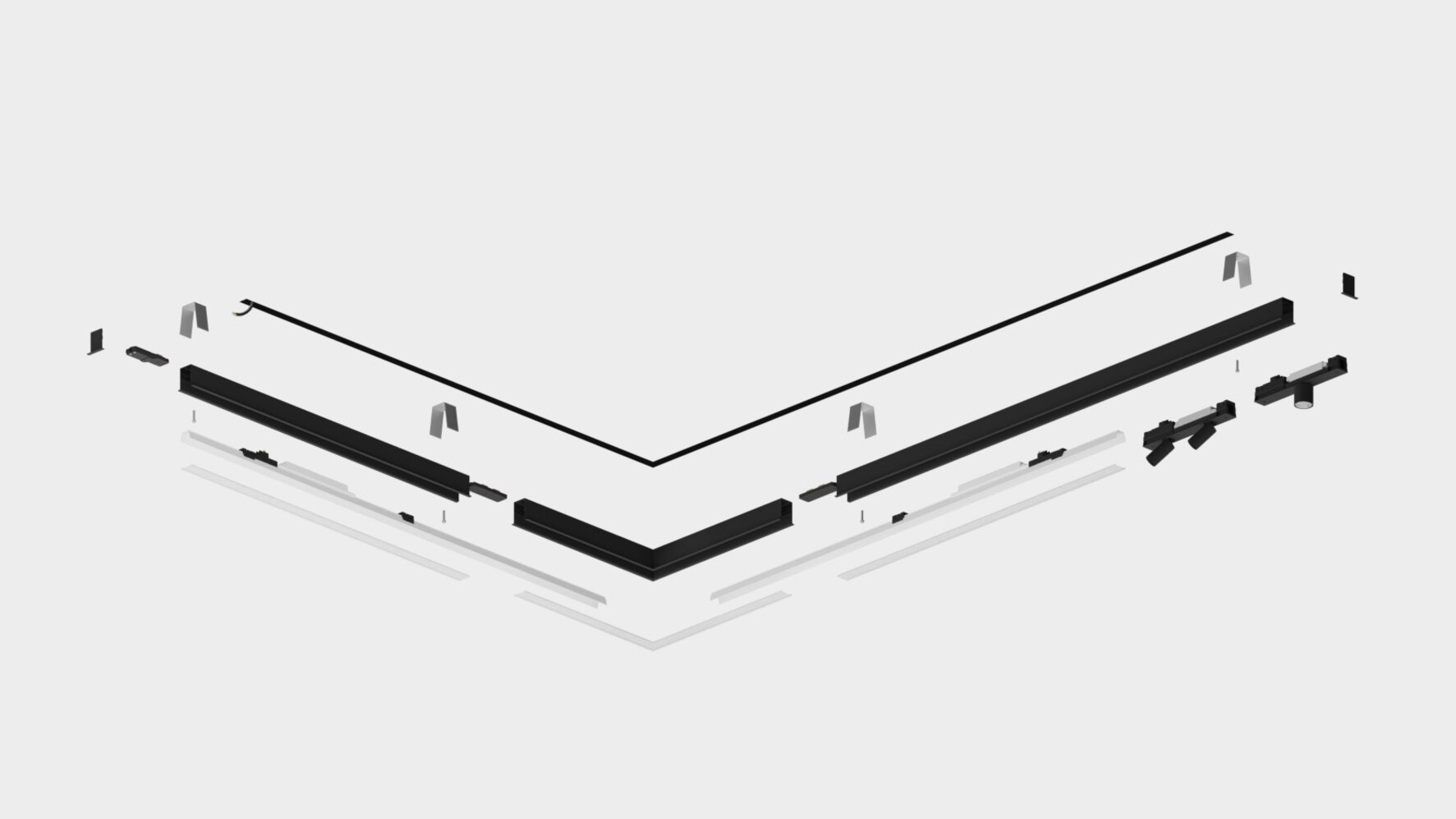

System components

Click to see components

FRAME 40 trim system

3000 K, 4000 K
CRI ≥ 90 / 3 SDCM
UGR ≤ 16, UGR ≤ 19
jusqu'à 142 lm/W
L90 / 50000 h
DALI-2
High Performance Opal, Microprismatic, Reflector
IP20 / CP1 / 220-240 V
END CAPS

END CAPS recessed trim

1 paire
END CAPS

END CAPS recessed trim

1 paire

INSTALLATION CHANNEL CORNER

Aller au produit
LINEAR CONNECTOR

LINEAR CONNECTOR

mécanique, mécanique et électrique
POWER FEEDER UNIT

POWER FEEDER UNIT

MOUNTING BRACKET

MOUNTING BRACKET recessed trim

1 pièce, 25 pièces

SPOTLIGHTS PROFILES 40 system

3000 K, 4000 K
CRI ≥ 90 / 2 SDCM, 3 SDCM
jusqu'à 104 lm/W
L80 / 50000 h, L85 / 50000 h
DALI-2
IP20 / CP1 / 220-240 V
Aller au produit

Produits et codes

Filtre
92
lm/W
142
lm/W
1130
lm
9510
lm
12.1
W
67
W
0.61
0.81
0.55
0.74

Couleur

    • Réflecteur

    • FRAME 40 mid lumen trim system, FRAME 40 high lumen trim system, FRAME 40 flex mid lumen trim system, FRAME 40 flex high lumen trim system

    FRAME 40 flex high lumen trim system

    FRAME 40 flex high lumen trim system

    Statut
    Numéro(s) article(s)
    Variante
    Type
    Dimming
    1000mm
    blanc signalisation, High Performance Opal, 3000 K, 114 lm/W, length 1 000 mm
    DALI-2
    1000mm
    blanc signalisation, Microprismatic, 3000 K, 100 lm/W, length 1 000 mm
    DALI-2
    1000mm
    blanc signalisation, High Performance Opal, 4000 K, 122 lm/W, length 1 000 mm
    DALI-2
    1000mm
    blanc signalisation, Microprismatic, 4000 K, 108 lm/W, length 1 000 mm
    DALI-2
    2000mm
    blanc signalisation, High Performance Opal, 3000 K, 116 lm/W, length 2 000 mm
    DALI-2
    2000mm
    blanc signalisation, Microprismatic, 3000 K, 103 lm/W, length 2 000 mm
    DALI-2
    2000mm
    blanc signalisation, High Performance Opal, 4000 K, 126 lm/W, length 2 000 mm
    DALI-2
    2000mm
    blanc signalisation, Microprismatic, 4000 K, 111 lm/W, length 2 000 mm
    DALI-2
    FRAME 40 mid lumen trim system, FRAME 40 high lumen trim system, FRAME 40 flex mid lumen trim system, FRAME 40 flex high lumen trim system

    FRAME 40 flex high lumen trim system

    FRAME 40 flex high lumen trim system

    Statut
    Numéro(s) article(s)
    Variante
    Type
    Dimming
    1000mm
    gris, High Performance Opal, 3000 K, 114 lm/W, length 1 000 mm
    DALI-2
    1000mm
    gris, Microprismatic, 3000 K, 100 lm/W, length 1 000 mm
    DALI-2
    1000mm
    gris, High Performance Opal, 4000 K, 122 lm/W, length 1 000 mm
    DALI-2
    1000mm
    gris, Microprismatic, 4000 K, 108 lm/W, length 1 000 mm
    DALI-2
    2000mm
    gris, High Performance Opal, 3000 K, 116 lm/W, length 2 000 mm
    DALI-2
    2000mm
    gris, Microprismatic, 3000 K, 103 lm/W, length 2 000 mm
    DALI-2
    2000mm
    gris, High Performance Opal, 4000 K, 126 lm/W, length 2 000 mm
    DALI-2
    2000mm
    gris, Microprismatic, 4000 K, 111 lm/W, length 2 000 mm
    DALI-2
    FRAME 40 mid lumen trim system, FRAME 40 high lumen trim system, FRAME 40 flex mid lumen trim system, FRAME 40 flex high lumen trim system

    FRAME 40 flex high lumen trim system

    FRAME 40 flex high lumen trim system

    Statut
    Numéro(s) article(s)
    Variante
    Type
    Dimming
    1000mm
    noir, High Performance Opal, 3000 K, 114 lm/W, length 1 000 mm
    DALI-2
    1000mm
    noir, Microprismatic, 3000 K, 100 lm/W, length 1 000 mm
    DALI-2
    1000mm
    noir, High Performance Opal, 4000 K, 122 lm/W, length 1 000 mm
    DALI-2
    1000mm
    noir, Microprismatic, 4000 K, 108 lm/W, length 1 000 mm
    DALI-2
    2000mm
    noir, High Performance Opal, 3000 K, 116 lm/W, length 2 000 mm
    DALI-2
    2000mm
    noir, Microprismatic, 3000 K, 103 lm/W, length 2 000 mm
    DALI-2
    2000mm
    noir, High Performance Opal, 4000 K, 126 lm/W, length 2 000 mm
    DALI-2
    2000mm
    noir, Microprismatic, 4000 K, 111 lm/W, length 2 000 mm
    DALI-2
    FRAME 40 mid lumen trim system, FRAME 40 high lumen trim system, FRAME 40 flex mid lumen trim system, FRAME 40 flex high lumen trim system

    FRAME 40 flex mid lumen trim system

    FRAME 40 flex mid lumen trim system

    Statut
    Numéro(s) article(s)
    Variante
    Type
    Dimming
    1000mm
    blanc signalisation, High Performance Opal, 3000 K, 112 lm/W, length 1 000 mm
    DALI-2
    1000mm
    blanc signalisation, Microprismatic, 3000 K, 99 lm/W, length 1 000 mm
    DALI-2
    1000mm
    blanc signalisation, High Performance Opal, 4000 K, 121 lm/W, length 1 000 mm
    DALI-2
    1000mm
    blanc signalisation, Microprismatic, 4000 K, 107 lm/W, length 1 000 mm
    DALI-2
    2000mm
    blanc signalisation, High Performance Opal, 3000 K, 116 lm/W, length 2 000 mm
    DALI-2
    2000mm
    blanc signalisation, Microprismatic, 3000 K, 103 lm/W, length 2 000 mm
    DALI-2
    2000mm
    blanc signalisation, High Performance Opal, 4000 K, 126 lm/W, length 2 000 mm
    DALI-2
    2000mm
    blanc signalisation, Microprismatic, 4000 K, 111 lm/W, length 2 000 mm
    DALI-2
    FRAME 40 mid lumen trim system, FRAME 40 high lumen trim system, FRAME 40 flex mid lumen trim system, FRAME 40 flex high lumen trim system

    FRAME 40 flex mid lumen trim system

    FRAME 40 flex mid lumen trim system

    Statut
    Numéro(s) article(s)
    Variante
    Type
    Dimming
    1000mm
    gris, High Performance Opal, 3000 K, 112 lm/W, length 1 000 mm
    DALI-2
    1000mm
    gris, Microprismatic, 3000 K, 99 lm/W, length 1 000 mm
    DALI-2
    1000mm
    gris, High Performance Opal, 4000 K, 121 lm/W, length 1 000 mm
    DALI-2
    1000mm
    gris, Microprismatic, 4000 K, 107 lm/W, length 1 000 mm
    DALI-2
    2000mm
    gris, High Performance Opal, 3000 K, 116 lm/W, length 2 000 mm
    DALI-2
    2000mm
    gris, Microprismatic, 3000 K, 103 lm/W, length 2 000 mm
    DALI-2
    2000mm
    gris, High Performance Opal, 4000 K, 126 lm/W, length 2 000 mm
    DALI-2
    2000mm
    gris, Microprismatic, 4000 K, 111 lm/W, length 2 000 mm
    DALI-2
    FRAME 40 mid lumen trim system, FRAME 40 high lumen trim system, FRAME 40 flex mid lumen trim system, FRAME 40 flex high lumen trim system

    FRAME 40 flex mid lumen trim system

    FRAME 40 flex mid lumen trim system

    Statut
    Numéro(s) article(s)
    Variante
    Type
    Dimming
    1000mm
    noir, High Performance Opal, 3000 K, 112 lm/W, length 1 000 mm
    DALI-2
    1000mm
    noir, Microprismatic, 3000 K, 99 lm/W, length 1 000 mm
    DALI-2
    1000mm
    noir, High Performance Opal, 4000 K, 121 lm/W, length 1 000 mm
    DALI-2
    1000mm
    noir, Microprismatic, 4000 K, 107 lm/W, length 1 000 mm
    DALI-2
    2000mm
    noir, High Performance Opal, 3000 K, 116 lm/W, length 2 000 mm
    DALI-2
    2000mm
    noir, Microprismatic, 3000 K, 103 lm/W, length 2 000 mm
    DALI-2
    2000mm
    noir, High Performance Opal, 4000 K, 126 lm/W, length 2 000 mm
    DALI-2
    2000mm
    noir, Microprismatic, 4000 K, 111 lm/W, length 2 000 mm
    DALI-2
    FRAME 40 mid lumen trim system, FRAME 40 high lumen trim system, FRAME 40 flex mid lumen trim system, FRAME 40 flex high lumen trim system

    FRAME 40 high lumen trim system

    FRAME 40 high lumen trim system

    Statut
    Numéro(s) article(s)
    Variante
    Type
    Dimming
    blanc signalisation, High Performance Opal, 3000 K, 114 lm/W, length 1 000 mm
    DALI-2
    blanc signalisation, Microprismatic, 3000 K, 100 lm/W, length 1 000 mm
    DALI-2
    blanc signalisation, High Performance Opal, 4000 K, 122 lm/W, length 1 000 mm
    DALI-2
    blanc signalisation, Microprismatic, 4000 K, 108 lm/W, length 1 000 mm
    DALI-2
    blanc signalisation, High Performance Opal, 3000 K, 116 lm/W, length 2 000 mm
    DALI-2
    blanc signalisation, Microprismatic, 3000 K, 103 lm/W, length 2 000 mm
    DALI-2
    blanc signalisation, High Performance Opal, 4000 K, 126 lm/W, length 2 000 mm
    DALI-2
    blanc signalisation, Microprismatic, 4000 K, 111 lm/W, length 2 000 mm
    DALI-2
    blanc signalisation, High Performance Opal, 3000 K, 116 lm/W, length 3 000 mm
    DALI-2
    blanc signalisation, Microprismatic, 3000 K, 103 lm/W, length 3 000 mm
    DALI-2
    blanc signalisation, High Performance Opal, 4000 K, 126 lm/W, length 3 000 mm
    DALI-2
    blanc signalisation, Microprismatic, 4000 K, 111 lm/W, length 3 000 mm
    DALI-2
    FRAME 40 mid lumen trim system, FRAME 40 high lumen trim system, FRAME 40 flex mid lumen trim system, FRAME 40 flex high lumen trim system

    FRAME 40 high lumen trim system

    FRAME 40 high lumen trim system

    Statut
    Numéro(s) article(s)
    Variante
    Type
    Dimming
    gris, High Performance Opal, 3000 K, 114 lm/W, length 1 000 mm
    DALI-2
    gris, Microprismatic, 3000 K, 100 lm/W, length 1 000 mm
    DALI-2
    gris, High Performance Opal, 4000 K, 122 lm/W, length 1 000 mm
    DALI-2
    gris, Microprismatic, 4000 K, 108 lm/W, length 1 000 mm
    DALI-2
    gris, High Performance Opal, 3000 K, 116 lm/W, length 2 000 mm
    DALI-2
    gris, Microprismatic, 3000 K, 103 lm/W, length 2 000 mm
    DALI-2
    gris, High Performance Opal, 4000 K, 126 lm/W, length 2 000 mm
    DALI-2
    gris, Microprismatic, 4000 K, 111 lm/W, length 2 000 mm
    DALI-2
    gris, High Performance Opal, 3000 K, 116 lm/W, length 3 000 mm
    DALI-2
    gris, Microprismatic, 3000 K, 103 lm/W, length 3 000 mm
    DALI-2
    gris, High Performance Opal, 4000 K, 126 lm/W, length 3 000 mm
    DALI-2
    gris, Microprismatic, 4000 K, 111 lm/W, length 3 000 mm
    DALI-2
    FRAME 40 mid lumen trim system, FRAME 40 high lumen trim system, FRAME 40 flex mid lumen trim system, FRAME 40 flex high lumen trim system

    FRAME 40 high lumen trim system

    FRAME 40 high lumen trim system

    Statut
    Numéro(s) article(s)
    Variante
    Type
    Dimming
    noir, High Performance Opal, 3000 K, 114 lm/W, length 1 000 mm
    DALI-2
    noir, Microprismatic, 3000 K, 100 lm/W, length 1 000 mm
    DALI-2
    noir, High Performance Opal, 4000 K, 122 lm/W, length 1 000 mm
    DALI-2
    noir, Microprismatic, 4000 K, 108 lm/W, length 1 000 mm
    DALI-2
    noir, High Performance Opal, 3000 K, 116 lm/W, length 2 000 mm
    DALI-2
    noir, Microprismatic, 3000 K, 103 lm/W, length 2 000 mm
    DALI-2
    noir, High Performance Opal, 4000 K, 126 lm/W, length 2 000 mm
    DALI-2
    noir, Microprismatic, 4000 K, 111 lm/W, length 2 000 mm
    DALI-2
    noir, High Performance Opal, 3000 K, 116 lm/W, length 3 000 mm
    DALI-2
    noir, Microprismatic, 3000 K, 103 lm/W, length 3 000 mm
    DALI-2
    noir, High Performance Opal, 4000 K, 126 lm/W, length 3 000 mm
    DALI-2
    noir, Microprismatic, 4000 K, 111 lm/W, length 3 000 mm
    DALI-2
    FRAME 40 mid lumen trim system, FRAME 40 high lumen trim system, FRAME 40 flex mid lumen trim system, FRAME 40 flex high lumen trim system

    FRAME 40 mid lumen trim system

    FRAME 40 mid lumen trim system

    Statut
    Numéro(s) article(s)
    Variante
    Type
    Dimming
    blanc signalisation, High Performance Opal, 3000 K, 112 lm/W, length 1 000 mm
    DALI-2
    blanc signalisation, Microprismatic, 3000 K, 99 lm/W, length 1 000 mm
    DALI-2
    blanc signalisation, High Performance Opal, 4000 K, 121 lm/W, length 1 000 mm
    DALI-2
    blanc signalisation, Microprismatic, 4000 K, 107 lm/W, length 1 000 mm
    DALI-2
    blanc signalisation, High Performance Opal, 3000 K, 116 lm/W, length 2 000 mm
    DALI-2
    blanc signalisation, Microprismatic, 3000 K, 103 lm/W, length 2 000 mm
    DALI-2
    blanc signalisation, High Performance Opal, 4000 K, 126 lm/W, length 2 000 mm
    DALI-2
    blanc signalisation, Microprismatic, 4000 K, 111 lm/W, length 2 000 mm
    DALI-2
    blanc signalisation, High Performance Opal, 3000 K, 120 lm/W, length 3 000 mm
    DALI-2
    blanc signalisation, Microprismatic, 3000 K, 106 lm/W, length 3 000 mm
    DALI-2
    blanc signalisation, High Performance Opal, 4000 K, 130 lm/W, length 3 000 mm
    DALI-2
    blanc signalisation, Microprismatic, 4000 K, 114 lm/W, length 3 000 mm
    DALI-2

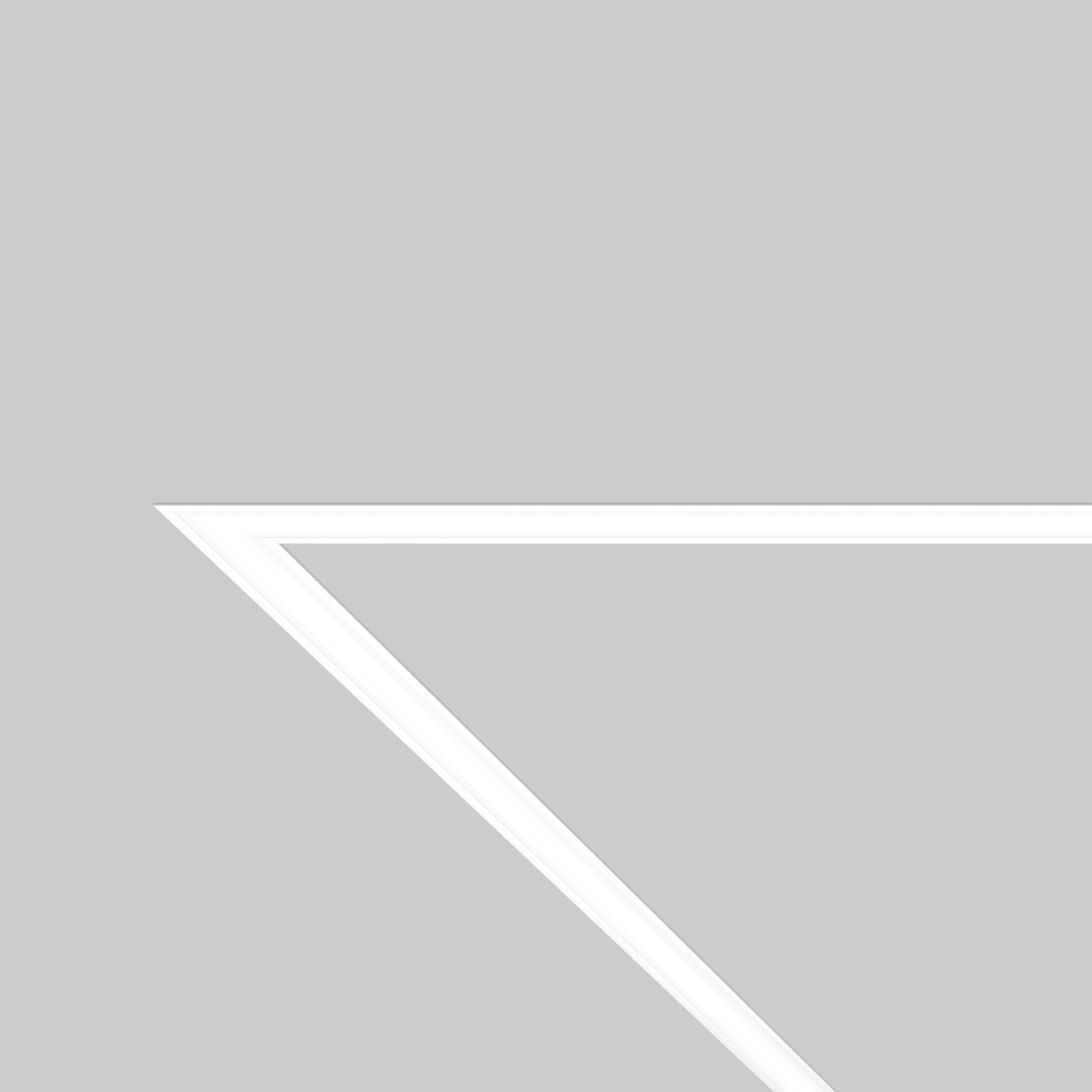

    FRAME 40 mid lumen trim system, FRAME 40 high lumen trim system, FRAME 40 flex mid lumen trim system, FRAME 40 flex high lumen trim system

    FRAME 40 mid lumen trim system

    FRAME 40 mid lumen trim system

    Statut
    Numéro(s) article(s)
    Variante
    Type
    Dimming
    gris, High Performance Opal, 3000 K, 112 lm/W, length 1 000 mm
    DALI-2
    gris, Microprismatic, 3000 K, 99 lm/W, length 1 000 mm
    DALI-2
    gris, High Performance Opal, 4000 K, 121 lm/W, length 1 000 mm
    DALI-2
    gris, Microprismatic, 4000 K, 107 lm/W, length 1 000 mm
    DALI-2
    gris, High Performance Opal, 3000 K, 116 lm/W, length 2 000 mm
    DALI-2
    gris, Microprismatic, 3000 K, 103 lm/W, length 2 000 mm
    DALI-2
    gris, High Performance Opal, 4000 K, 126 lm/W, length 2 000 mm
    DALI-2
    gris, Microprismatic, 4000 K, 111 lm/W, length 2 000 mm
    DALI-2
    gris, High Performance Opal, 3000 K, 120 lm/W, length 3 000 mm
    DALI-2
    gris, Microprismatic, 3000 K, 106 lm/W, length 3 000 mm
    DALI-2
    gris, High Performance Opal, 4000 K, 130 lm/W, length 3 000 mm
    DALI-2
    gris, Microprismatic, 4000 K, 114 lm/W, length 3 000 mm
    DALI-2

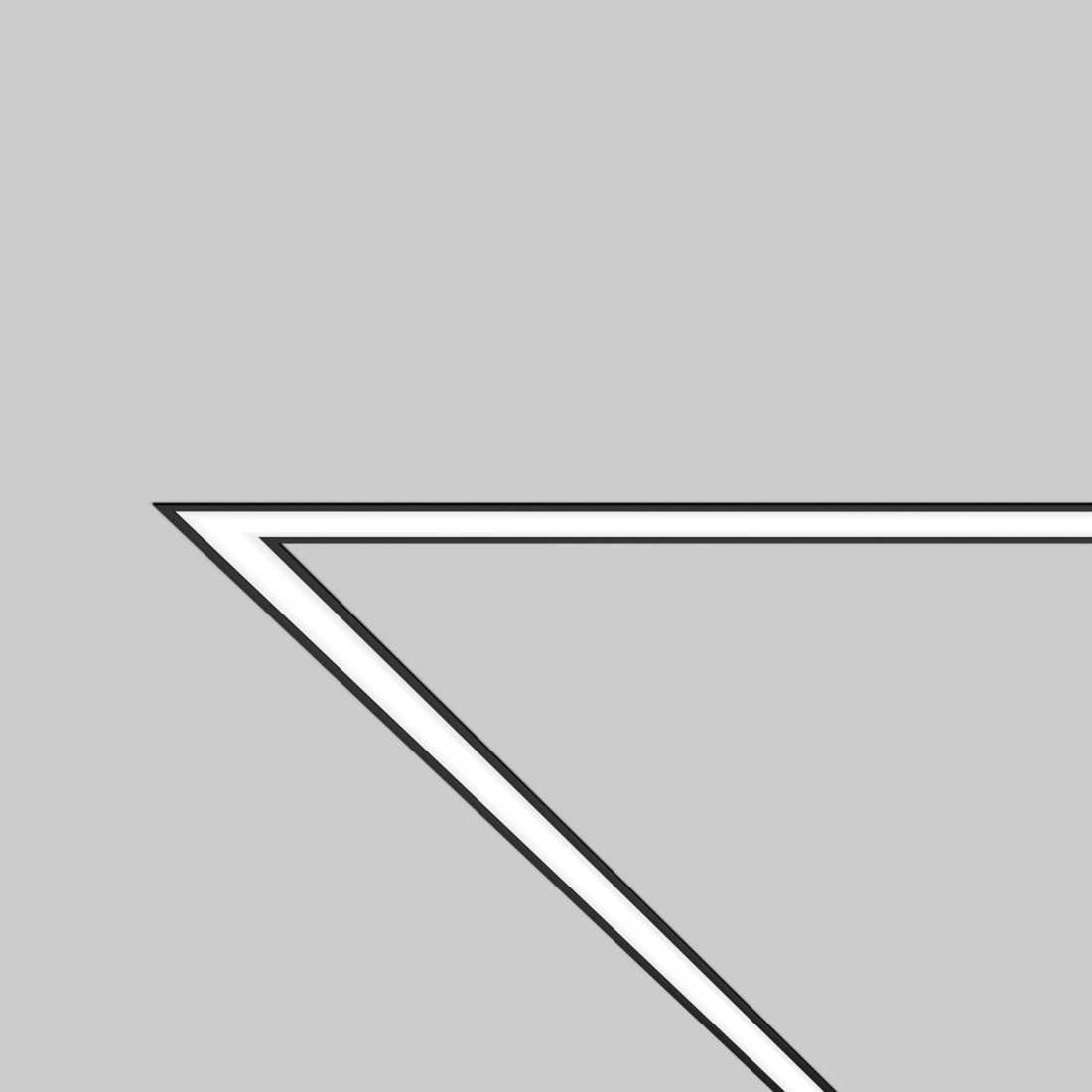

    FRAME 40 mid lumen trim system, FRAME 40 high lumen trim system, FRAME 40 flex mid lumen trim system, FRAME 40 flex high lumen trim system

    FRAME 40 mid lumen trim system

    FRAME 40 mid lumen trim system

    Statut
    Numéro(s) article(s)
    Variante
    Type
    Dimming
    noir, High Performance Opal, 3000 K, 112 lm/W, length 1 000 mm
    DALI-2
    noir, Microprismatic, 3000 K, 99 lm/W, length 1 000 mm
    DALI-2
    noir, High Performance Opal, 4000 K, 121 lm/W, length 1 000 mm
    DALI-2
    noir, Microprismatic, 4000 K, 107 lm/W, length 1 000 mm
    DALI-2
    noir, High Performance Opal, 3000 K, 116 lm/W, length 2 000 mm
    DALI-2
    noir, Microprismatic, 3000 K, 103 lm/W, length 2 000 mm
    DALI-2
    noir, High Performance Opal, 4000 K, 126 lm/W, length 2 000 mm
    DALI-2
    noir, Microprismatic, 4000 K, 111 lm/W, length 2 000 mm
    DALI-2
    noir, High Performance Opal, 3000 K, 120 lm/W, length 3 000 mm
    DALI-2
    noir, Microprismatic, 3000 K, 106 lm/W, length 3 000 mm
    DALI-2
    noir, High Performance Opal, 4000 K, 130 lm/W, length 3 000 mm
    DALI-2
    noir, Microprismatic, 4000 K, 114 lm/W, length 3 000 mm
    DALI-2
    FRAME 40 reflector trim system

    FRAME 40 reflector trim system

    FRAME 40 reflector trim system

    Statut
    Numéro(s) article(s)
    Variante
    Type
    Dimming
    blanc signalisation, Réflecteur chrome, Reflector, 3000 K, 124 lm/W, length 500 mm
    DALI-2
    blanc signalisation, Réflecteur chrome, Reflector, 4000 K, 134 lm/W, length 500 mm
    DALI-2
    blanc signalisation, Réflecteur chrome, Reflector, 3000 K, 124 lm/W, length 1 000 mm
    DALI-2
    blanc signalisation, Réflecteur chrome, Reflector, 4000 K, 134 lm/W, length 1 000 mm
    DALI-2
    blanc signalisation, Réflecteur chrome, Reflector, 3000 K, 126 lm/W, length 1 500 mm
    DALI-2
    blanc signalisation, Réflecteur chrome, Reflector, 4000 K, 136 lm/W, length 1 500 mm
    DALI-2
    blanc signalisation, Réflecteur chrome, Reflector, 3000 K, 126 lm/W, length 2 000 mm
    DALI-2
    blanc signalisation, Réflecteur chrome, Reflector, 4000 K, 136 lm/W, length 2 000 mm
    DALI-2
    blanc signalisation, Réflecteur chrome, Reflector, 3000 K, 131 lm/W, length 3 000 mm
    DALI-2
    blanc signalisation, Réflecteur chrome, Reflector, 4000 K, 142 lm/W, length 3 000 mm
    DALI-2
    FRAME 40 reflector trim system

    FRAME 40 reflector trim system

    FRAME 40 reflector trim system

    Statut
    Numéro(s) article(s)
    Variante
    Type
    Dimming
    gris, Réflecteur chrome, Reflector, 3000 K, 124 lm/W, length 500 mm
    DALI-2
    gris, Réflecteur chrome, Reflector, 4000 K, 134 lm/W, length 500 mm
    DALI-2
    gris, Réflecteur chrome, Reflector, 3000 K, 124 lm/W, length 1 000 mm
    DALI-2
    gris, Réflecteur chrome, Reflector, 4000 K, 134 lm/W, length 1 000 mm
    DALI-2
    gris, Réflecteur chrome, Reflector, 3000 K, 126 lm/W, length 1 500 mm
    DALI-2
    gris, Réflecteur chrome, Reflector, 4000 K, 136 lm/W, length 1 500 mm
    DALI-2
    gris, Réflecteur chrome, Reflector, 3000 K, 126 lm/W, length 2 000 mm
    DALI-2
    gris, Réflecteur chrome, Reflector, 4000 K, 136 lm/W, length 2 000 mm
    DALI-2
    gris, Réflecteur chrome, Reflector, 3000 K, 131 lm/W, length 3 000 mm
    DALI-2
    gris, Réflecteur chrome, Reflector, 4000 K, 142 lm/W, length 3 000 mm
    DALI-2
    FRAME 40 reflector trim system

    FRAME 40 reflector trim system

    FRAME 40 reflector trim system

    Statut
    Numéro(s) article(s)
    Variante
    Type
    Dimming
    noir, Réflecteur chrome, Reflector, 3000 K, 124 lm/W, length 500 mm
    DALI-2
    noir, Réflecteur chrome, Reflector, 4000 K, 134 lm/W, length 500 mm
    DALI-2
    noir, Réflecteur chrome, Reflector, 3000 K, 124 lm/W, length 1 000 mm
    DALI-2
    noir, Réflecteur chrome, Reflector, 4000 K, 134 lm/W, length 1 000 mm
    DALI-2
    noir, Réflecteur chrome, Reflector, 3000 K, 126 lm/W, length 1 500 mm
    DALI-2
    noir, Réflecteur chrome, Reflector, 4000 K, 136 lm/W, length 1 500 mm
    DALI-2
    noir, Réflecteur chrome, Reflector, 3000 K, 126 lm/W, length 2 000 mm
    DALI-2
    noir, Réflecteur chrome, Reflector, 4000 K, 136 lm/W, length 2 000 mm
    DALI-2
    noir, Réflecteur chrome, Reflector, 3000 K, 131 lm/W, length 3 000 mm
    DALI-2
    noir, Réflecteur chrome, Reflector, 4000 K, 142 lm/W, length 3 000 mm
    DALI-2
    FRAME 40 reflector trim system

    FRAME 40 reflector trim system

    FRAME 40 reflector trim system

    Statut
    Numéro(s) article(s)
    Variante
    Type
    Dimming
    blanc signalisation, Réflecteur chrome foncé, Reflector, 3000 K, 93 lm/W, length 500 mm
    DALI-2
    blanc signalisation, Réflecteur chrome foncé, Reflector, 4000 K, 100 lm/W, length 500 mm
    DALI-2
    blanc signalisation, Réflecteur chrome foncé, Reflector, 3000 K, 92 lm/W, length 1 000 mm
    DALI-2
    blanc signalisation, Réflecteur chrome foncé, Reflector, 4000 K, 100 lm/W, length 1 000 mm
    DALI-2
    blanc signalisation, Réflecteur chrome foncé, Reflector, 3000 K, 94 lm/W, length 1 500 mm
    DALI-2
    blanc signalisation, Réflecteur chrome foncé, Reflector, 4000 K, 101 lm/W, length 1 500 mm
    DALI-2
    blanc signalisation, Réflecteur chrome foncé, Reflector, 3000 K, 94 lm/W, length 2 000 mm
    DALI-2
    blanc signalisation, Réflecteur chrome foncé, Reflector, 4000 K, 101 lm/W, length 2 000 mm
    DALI-2
    blanc signalisation, Réflecteur chrome foncé, Reflector, 3000 K, 98 lm/W, length 3 000 mm
    DALI-2
    blanc signalisation, Réflecteur chrome foncé, Reflector, 4000 K, 106 lm/W, length 3 000 mm
    DALI-2
    FRAME 40 reflector trim system

    FRAME 40 reflector trim system

    FRAME 40 reflector trim system

    Statut
    Numéro(s) article(s)
    Variante
    Type
    Dimming
    gris, Réflecteur chrome foncé, Reflector, 3000 K, 93 lm/W, length 500 mm
    DALI-2
    gris, Réflecteur chrome foncé, Reflector, 4000 K, 100 lm/W, length 500 mm
    DALI-2
    gris, Réflecteur chrome foncé, Reflector, 3000 K, 92 lm/W, length 1 000 mm
    DALI-2
    gris, Réflecteur chrome foncé, Reflector, 4000 K, 100 lm/W, length 1 000 mm
    DALI-2
    gris, Réflecteur chrome foncé, Reflector, 3000 K, 94 lm/W, length 1 500 mm
    DALI-2
    gris, Réflecteur chrome foncé, Reflector, 4000 K, 101 lm/W, length 1 500 mm
    DALI-2
    gris, Réflecteur chrome foncé, Reflector, 3000 K, 94 lm/W, length 2 000 mm
    DALI-2
    gris, Réflecteur chrome foncé, Reflector, 4000 K, 101 lm/W, length 2 000 mm
    DALI-2
    gris, Réflecteur chrome foncé, Reflector, 3000 K, 98 lm/W, length 3 000 mm
    DALI-2
    gris, Réflecteur chrome foncé, Reflector, 4000 K, 106 lm/W, length 3 000 mm
    DALI-2
    FRAME 40 reflector trim system

    FRAME 40 reflector trim system

    FRAME 40 reflector trim system

    Statut
    Numéro(s) article(s)
    Variante
    Type
    Dimming
    noir, Réflecteur chrome foncé, Reflector, 3000 K, 93 lm/W, length 500 mm
    DALI-2
    noir, Réflecteur chrome foncé, Reflector, 4000 K, 100 lm/W, length 500 mm
    DALI-2
    noir, Réflecteur chrome foncé, Reflector, 3000 K, 92 lm/W, length 1 000 mm
    DALI-2
    noir, Réflecteur chrome foncé, Reflector, 4000 K, 100 lm/W, length 1 000 mm
    DALI-2
    noir, Réflecteur chrome foncé, Reflector, 3000 K, 94 lm/W, length 1 500 mm
    DALI-2
    noir, Réflecteur chrome foncé, Reflector, 4000 K, 101 lm/W, length 1 500 mm
    DALI-2
    noir, Réflecteur chrome foncé, Reflector, 3000 K, 94 lm/W, length 2 000 mm
    DALI-2
    noir, Réflecteur chrome foncé, Reflector, 4000 K, 101 lm/W, length 2 000 mm
    DALI-2
    noir, Réflecteur chrome foncé, Reflector, 3000 K, 98 lm/W, length 3 000 mm
    DALI-2
    noir, Réflecteur chrome foncé, Reflector, 4000 K, 106 lm/W, length 3 000 mm
    DALI-2

    Accessoires

    Optique

    numéro d'article
    dimensions
    LINEAR COVER
    006-4210010H
    longueur 1 000 mm
    largeur 38 mm
    0,1 kg
    LINEAR COVER
    006-4210010Z
    longueur 1 000 mm
    largeur 38 mm
    0,08 kg
    LINEAR COVER
    006-4220010H
    longueur 2 000 mm
    largeur 38 mm
    0,24 kg
    LINEAR COVER
    006-4220010Z
    longueur 2 000 mm
    largeur 38 mm
    0,08 kg
    LINEAR COVER
    006-4230010H
    longueur 3 000 mm
    largeur 38 mm
    0,36 kg
    LINEAR COVER
    006-4230010Z
    longueur 3 000 mm
    largeur 38 mm
    0,08 kg

    Montage

    numéro d'article
    coloris
    dimensions
    dimensions de la découpe
    INSTALLATION CHANNEL with trim
    042-7002017
    blanc signalisation
    RAL 9016
    longueur 1 000 mm
    largeur 55 mm
    hauteur 60 mm
    1,07 kg
    longueur 1 010 mm
    largeur 45 mm
    INSTALLATION CHANNEL with trim
    042-7002018
    noir profond
    RAL 9005
    longueur 1 000 mm
    largeur 55 mm
    hauteur 60 mm
    0,07 kg
    longueur 1 010 mm
    largeur 45 mm
    INSTALLATION CHANNEL with trim
    042-700201G
    aluminium blanc
    RAL 9006
    longueur 1 000 mm
    largeur 55 mm
    hauteur 60 mm
    1,07 kg
    longueur 1 010 mm
    largeur 45 mm
    INSTALLATION CHANNEL with trim
    042-7004017
    blanc signalisation
    RAL 9016
    longueur 2 000 mm
    largeur 55 mm
    hauteur 60 mm
    2,14 kg
    longueur 2 010 mm
    largeur 45 mm
    INSTALLATION CHANNEL with trim
    042-7004018
    noir profond
    RAL 9005
    longueur 2 000 mm
    largeur 55 mm
    hauteur 60 mm
    2,14 kg
    longueur 2 010 mm
    largeur 45 mm
    INSTALLATION CHANNEL with trim
    042-700401G
    aluminium blanc
    RAL 9006
    longueur 2 000 mm
    largeur 55 mm
    hauteur 60 mm
    2,14 kg
    longueur 2 010 mm
    largeur 45 mm
    INSTALLATION CHANNEL with trim
    042-7006017
    blanc signalisation
    RAL 9016
    longueur 3 000 mm
    largeur 55 mm
    hauteur 60 mm
    3,2 kg
    longueur 3 010 mm
    largeur 45 mm
    INSTALLATION CHANNEL with trim
    042-7006018
    noir profond
    RAL 9005
    longueur 3 000 mm
    largeur 55 mm
    hauteur 60 mm
    3,2 kg
    longueur 3 010 mm
    largeur 45 mm
    INSTALLATION CHANNEL with trim
    042-700601G
    aluminium blanc
    RAL 9006
    longueur 3 000 mm
    largeur 55 mm
    hauteur 60 mm
    3,2 kg
    longueur 3 010 mm
    largeur 45 mm

    Optique

    numéro d'article
    coloris
    dimensions
    CONTINUOUS LINEAR COVER
    006-2206010H
    longueur 6 000 mm
    largeur 38 mm
    0,46 kg
    CONTINUOUS LINEAR COVER
    006-2225010H
    longueur 25 000 mm
    largeur 38 mm
    1,5 kg
    BLIND COVER
    006-4210017B
    blanc signalisation
    RAL 9016
    longueur 1 000 mm
    largeur 38 mm
    0,33 kg
    BLIND COVER
    006-4210018B
    noir profond
    RAL 9005
    longueur 1 000 mm
    largeur 38 mm
    0,45 kg
    BLIND COVER
    006-421001GB
    aluminium blanc
    RAL 9006
    longueur 1 000 mm
    largeur 38 mm
    BLIND COVER
    006-4220017B
    blanc signalisation
    RAL 9016
    longueur 2 000 mm
    largeur 38 mm
    1,12 kg
    BLIND COVER
    006-4220018B
    noir profond
    RAL 9005
    longueur 2 000 mm
    largeur 38 mm
    0,53 kg
    BLIND COVER
    006-422001GB
    aluminium blanc
    RAL 9006
    longueur 2 000 mm
    largeur 38 mm
    BLIND COVER
    006-4230017B
    blanc signalisation
    RAL 9016
    longueur 3 000 mm
    largeur 38 mm
    0,81 kg
    BLIND COVER
    006-4230018B
    noir profond
    RAL 9005
    longueur 3 000 mm
    largeur 38 mm
    0,56 kg
    BLIND COVER
    006-423001GB
    aluminium blanc
    RAL 9006
    longueur 3 000 mm
    largeur 38 mm

    Montage

    numéro d'article
    coloris
    dimensions
    MICROPRISMATIC COVER LINEAR CONNECTOR
    042-1091810
    blanc pur
    RAL 9010
    longueur 120 mm
    largeur 36 mm
    hauteur 14 mm
    OPAL COVER LINEAR CONNECTOR
    042-1091910
    blanc pur
    RAL 9010
    longueur 120 mm
    largeur 36 mm
    hauteur 14 mm
    0,02 kg
    END CAPS recessed trim
    042-7090017
    blanc signalisation
    RAL 9016
    longueur 55 mm
    largeur 60 mm
    hauteur 8 mm
    0,05 kg
    END CAPS recessed trim
    042-7090018
    noir profond
    RAL 9005
    longueur 55 mm
    largeur 60 mm
    hauteur 8 mm
    0,05 kg
    END CAPS recessed trim
    042-709001G
    aluminium blanc
    RAL 9006
    longueur 55 mm
    largeur 60 mm
    hauteur 8 mm
    LINEAR CONNECTOR
    042-7091110
    noir profond
    RAL 9005
    longueur 120 mm
    largeur 36 mm
    hauteur 14 mm
    0,05 kg
    LINEAR CONNECTOR
    042-7091230
    noir profond
    RAL 9005
    longueur 120 mm
    largeur 36 mm
    hauteur 14 mm
    0,06 kg
    MOUNTING BRACKET recessed trim
    042-7092110
    0,02 kg
    MOUNTING BRACKET recessed trim
    042-7092110.25
    1,39 kg

    Alimentation

    numéro d'article
    dimensions
    POWER FEEDER UNIT
    042-1093230
    longueur 80 mm
    largeur 36 mm
    hauteur 17 mm
    0,07 kg

    Produits similaires

    MINO 40

    surface

    MINO 40

    suspended

    MINO 40

    ceiling / suspended system
    Nouvelle version

    SPOTLIGHTS

    PROFILES 40 system

    FRAME 40

    trim

    MOVE IT 10

    trimless system

    MOVE IT 10

    surface system

    MOVE IT 10

    square / round suspended system

    MOVE IT 10

    square / round pole system

    MOVE IT 10

    square direct suspended system
