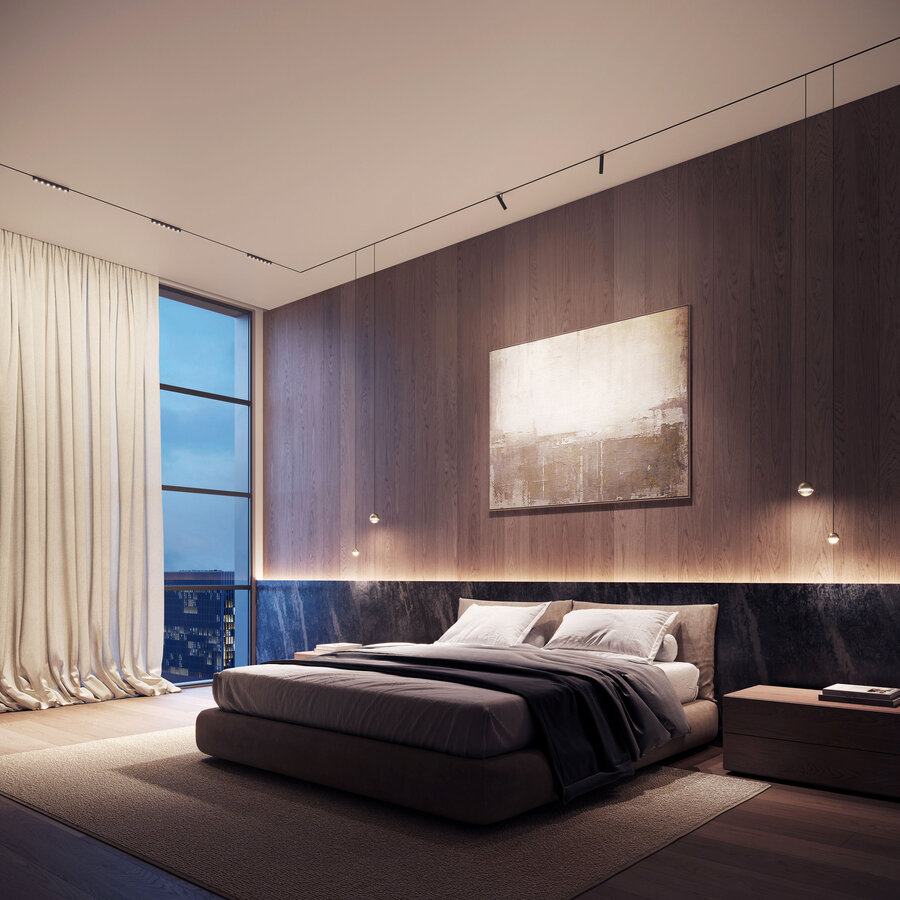

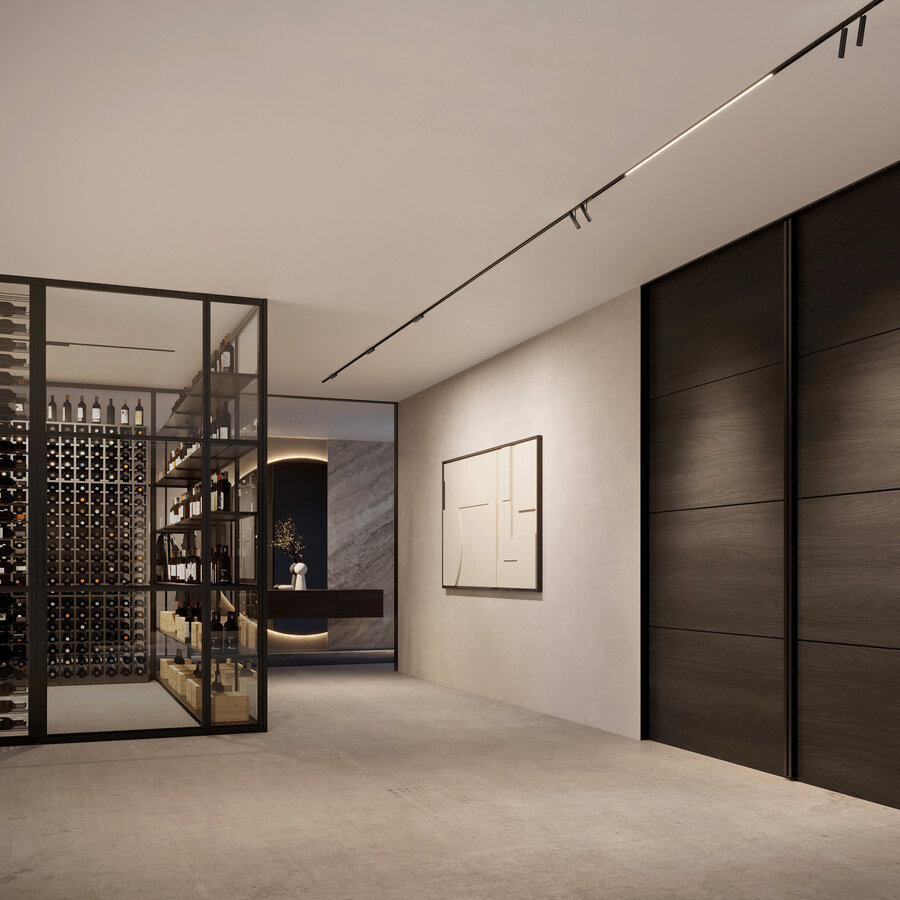

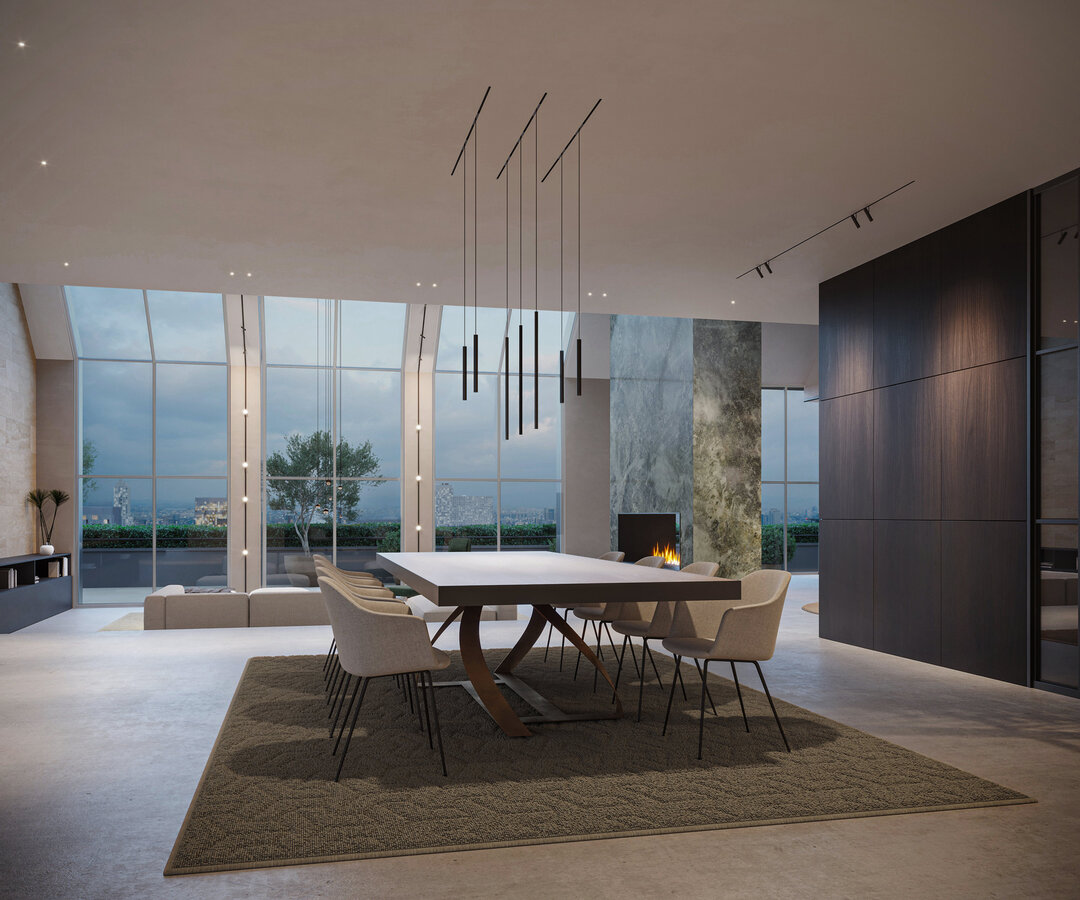

Visualisation House
Visualisation contemporary loft

MOVE IT 10

trimless system

Infos rapides

DALI-2
IP20 / CP3 / 48 V

Couleur

    • Produits et codes
    Découvrir la gamme

    Dessin simple

    Données sur les produits et documents de spécification

    Téléchargement global
    Téléchargement global
    • 3DS
    • DWG - 3D
    • Revit BIM data

    Description

    Profil extrudé en aluminium plat avec 16 mm de hauteur et 10 mm de largeur de joint ; convient à un encastrement sans bords en plafonds en placoplâtre avec épaisseur de 12,5 mm ; montage mur ou plafond ; conçu pour système d’éclairage continu ; configuration de système flexible grâce à des connecteurs en L, T ou X ou au moyen de connecteurs FLEX ou LEVEL ; avec profil de rail intégré pour fixation d’alimentation électrique et signal DALI-2 ; surface anodisé ; montage flexible et sans outil des inserts grâce à la fixation par clip

    coupe sur mesure sur le chantier

    Produits et codes

    Filtre

    Couleur

    • MOVE IT 10 track trimless

    MOVE IT 10 track trimless

    MOVE IT 10 track trimless

    Statut
    Numéro(s) article(s)
    Type
    Dimming
    longueur 1 100 mm
    DALI-2
    longueur 2 100 mm
    DALI-2
    longueur 3 100 mm
    DALI-2

    Produits du système

    TILA

    adjustable MOVE IT 10

    NOBA

    adjustable MOVE IT 10

    Accessoires

    Convertisseur

    numéro d'article
    puissance
    tension / fréquence
    classe de protection
    tension constante
    POWER SUPPLY external
    002-62133
    60 W
    min 47 Hz
    max 63 Hz
    PC2
    48 V
    POWER SUPPLY external
    002-62135
    150 W
    min 50 Hz
    max 60 Hz
    PC2
    48 V
    POWER SUPPLY external
    002-62139
    250 W
    min 50 Hz
    max 60 Hz
    PC2
    48 V
    DIN RAIL POWER SUPPLY PRO
    005-6220210
    480 W
    min 50 Hz
    max 60 Hz
    PC2
    DIN RAIL POWER SUPPLY BASIC
    005-6520210
    160 W
    min 50 Hz
    max 60 Hz
    PC2
    48 V

    Composants électriques

    numéro d'article
    type
    dimensions
    DIN RAIL DALI-2 SELV DEVICE
    005-6620030
    longueur
    largeur
    hauteur
    WIRELESS TO DALI-2 CONTROL DEVICE
    030-2531030
    longueur
    largeur
    hauteur
    DALI-2 SELV DEVICE
    050-2061130
    unité de contrôle
    longueur
    largeur
    hauteur

    Optique

    numéro d'article
    coloris
    dimensions
    BLIND COVER
    030-1003017
    blanc signalisation
    RAL 9016
    longueur
    largeur
    hauteur
    BLIND COVER
    030-1003018
    noir profond
    RAL 9005
    longueur
    largeur
    hauteur
    BLIND COVER
    030-1005017
    blanc signalisation
    RAL 9016
    longueur
    largeur
    hauteur
    BLIND COVER
    030-1005018
    noir profond
    RAL 9005
    longueur
    largeur
    hauteur
    BLIND COVER
    030-1007017
    blanc signalisation
    RAL 9016
    longueur
    largeur
    hauteur
    BLIND COVER
    030-1007018
    noir profond
    RAL 9005
    longueur
    largeur
    hauteur
    BLIND COVER
    E83600....7
    blanc signalisation
    RAL 9016
    custom cut
    largeur 12 mm
    hauteur 10 mm
    BLIND COVER
    E83600....8
    noir profond
    RAL 9005
    custom cut
    largeur 12 mm
    hauteur 10 mm

    Montage

    numéro d'article
    type
    coloris
    dimensions
    END CAPS
    030-1120018
    1 paire
    noir profond
    RAL 9005
    longueur
    largeur
    hauteur
    LINEAR CONNECTOR
    030-1134018
    mécanique
    noir profond
    RAL 9005
    longueur
    largeur
    L CONNECTOR
    030-1135018
    mécanique
    noir profond
    RAL 9005
    longueur
    largeur
    LEVEL CONNECTOR
    030-2351118
    mécanique
    noir profond
    RAL 9005
    longueur
    largeur
    hauteur

    Montage électrique

    numéro d'article
    coloris
    type
    dimensions
    LINEAR CONNECTOR
    030-2101138
    noir profond
    RAL 9005
    électrique
    longueur
    largeur
    L CONNECTOR
    030-2111138
    noir profond
    RAL 9005
    électrique
    longueur
    largeur
    hauteur
    T CONNECTOR
    030-2121138
    noir profond
    RAL 9005
    électrique
    longueur
    largeur
    hauteur
    X CONNECTOR
    030-2131138
    noir profond
    RAL 9005
    électrique
    longueur
    largeur
    hauteur
    FLEX CONNECTOR
    030-2141138
    noir profond
    RAL 9005
    électrique
    longueur
    largeur
    LEVEL CONNECTOR
    030-2151138
    noir profond
    RAL 9005
    électrique
    longueur
    largeur
    hauteur
    CONNECTOR ceiling to wall
    030-2161138
    noir profond
    RAL 9005
    électrique
    longueur
    largeur

    Alimentation

    numéro d'article
    coloris
    dimensions
    INTERNAL POWER FEEDER
    030-2525038
    noir profond
    RAL 9005
    longueur
    largeur
    hauteur
    INTERNAL POWER FEEDER
    030-2525138
    noir profond
    RAL 9005
    longueur
    largeur
    hauteur

    accessory.category.mounting tools

    numéro d'article
    dimensions
    3-in-1 mounting tool
    030-2611000
    longueur
    largeur
