FRAME 40

trim

Infos rapides

3000 K, 4000 K
CRI ≥ 90 / 3 SDCM (initial MacAd
UGR ≤ 16, UGR ≤ 19
jusqu'à 3,260 lm/m
jusqu'à 142 lm/W
L90 / 50000 h
DALI-2
High Performance Opal, Microprismatic, Reflector
IP20

Couleur

blanc signalisation

noir profond

aluminium blanc

Réflecteur

chrome

chrome foncé

Produits et codes

Dessin simple

Distribution de la lumière

Downloads & links

Données sur les produits et documents de spécification

Fiche technique (gamme de produits)

DWG - 2D

Téléchargement global

Téléchargement collectif

IES
LDT
ROLF
ULD

GLDF
3DS
DWG - 3D
Revit BIM data

Description

Corps de luminaire en profil extrudé en aluminium ; luminaire encastré avec bord continu ; convient aux épaisseurs de plafond de 8-25 mm ; surface thermolaquée ; profilé de luminaire pouvant être monté à l'avance ; composants restants du luminaire montable sans outil ; élément lumineux composé de profilé extrudé laqué hautement réfléchissant pour une gestion thermique améliorée ; cache HPO (High Performance Opal) pour éclairage homogène ; cache PMMA microprismatique, avec film diffusant inclus pour réduire la brillance avec un éclairage homogène ; LED économes en énergie à restitution de couleur élevée

DiiA^® standards 251, 252, 253

solution système

Produits et codes

Filtre

Couleur

blanc signalisation

noir profond

aluminium blanc

Réflecteur

chrome

chrome foncé

FRAME 40 high lumen trim

Statut

Numéro(s) article(s)

Type

Dimming

aluminium blanc, opal (lambertsch), 3000 K, 114 lm/W, length 1 019 mm

DALI-2

aluminium blanc, microprismatic, 3000 K, 100 lm/W, length 1 019 mm

DALI-2

aluminium blanc, opal (lambertsch), 4000 K, 122 lm/W, length 1 019 mm

DALI-2

aluminium blanc, microprismatic, 4000 K, 108 lm/W, length 1 019 mm

DALI-2

aluminium blanc, opal (lambertsch), 3000 K, 116 lm/W, length 2 019 mm

DALI-2

aluminium blanc, microprismatic, 3000 K, 103 lm/W, length 2 019 mm

DALI-2

aluminium blanc, opal (lambertsch), 4000 K, 126 lm/W, length 2 019 mm

DALI-2

aluminium blanc, microprismatic, 4000 K, 111 lm/W, length 2 019 mm

DALI-2

aluminium blanc, opal (lambertsch), 3000 K, 116 lm/W, length 3 019 mm

DALI-2

aluminium blanc, microprismatic, 3000 K, 103 lm/W, length 3 019 mm

DALI-2

aluminium blanc, opal (lambertsch), 4000 K, 126 lm/W, length 3 019 mm

DALI-2

aluminium blanc, microprismatic, 4000 K, 111 lm/W, length 3 019 mm

DALI-2

FRAME 40 high lumen trim

Statut

Numéro(s) article(s)

Type

Dimming

blanc signalisation, opal (lambertsch), 3000 K, 114 lm/W, length 1 019 mm

DALI-2

blanc signalisation, microprismatic, 3000 K, 100 lm/W, length 1 019 mm

DALI-2

blanc signalisation, opal (lambertsch), 4000 K, 122 lm/W, length 1 019 mm

DALI-2

blanc signalisation, microprismatic, 4000 K, 108 lm/W, length 1 019 mm

DALI-2

blanc signalisation, opal (lambertsch), 3000 K, 116 lm/W, length 2 019 mm

DALI-2

blanc signalisation, microprismatic, 3000 K, 103 lm/W, length 2 019 mm

DALI-2

blanc signalisation, opal (lambertsch), 4000 K, 126 lm/W, length 2 019 mm

DALI-2

blanc signalisation, microprismatic, 4000 K, 111 lm/W, length 2 019 mm

DALI-2

blanc signalisation, opal (lambertsch), 3000 K, 116 lm/W, length 3 019 mm

DALI-2

blanc signalisation, microprismatic, 3000 K, 103 lm/W, length 3 019 mm

DALI-2

blanc signalisation, opal (lambertsch), 4000 K, 126 lm/W, length 3 019 mm

DALI-2

blanc signalisation, microprismatic, 4000 K, 111 lm/W, length 3 019 mm

DALI-2

FRAME 40 high lumen trim

Statut

Numéro(s) article(s)

Type

Dimming

noir profond, opal (lambertsch), 3000 K, 114 lm/W, length 1 019 mm

DALI-2

noir profond, microprismatic, 3000 K, 100 lm/W, length 1 019 mm

DALI-2

noir profond, opal (lambertsch), 4000 K, 122 lm/W, length 1 019 mm

DALI-2

noir profond, microprismatic, 4000 K, 108 lm/W, length 1 019 mm

DALI-2

noir profond, opal (lambertsch), 3000 K, 116 lm/W, length 2 019 mm

DALI-2

noir profond, microprismatic, 3000 K, 103 lm/W, length 2 019 mm

DALI-2

noir profond, opal (lambertsch), 4000 K, 126 lm/W, length 2 019 mm

DALI-2

noir profond, microprismatic, 4000 K, 111 lm/W, length 2 019 mm

DALI-2

noir profond, opal (lambertsch), 3000 K, 116 lm/W, length 3 019 mm

DALI-2

noir profond, microprismatic, 3000 K, 103 lm/W, length 3 019 mm

DALI-2

noir profond, opal (lambertsch), 4000 K, 126 lm/W, length 3 019 mm

DALI-2

noir profond, microprismatic, 4000 K, 111 lm/W, length 3 019 mm

DALI-2

FRAME 40 mid lumen trim

Statut

Numéro(s) article(s)

Type

Dimming

aluminium blanc, opal (lambertsch), 3000 K, 112 lm/W, length 1 019 mm

DALI-2

aluminium blanc, microprismatic, 3000 K, 99 lm/W, length 1 019 mm

DALI-2

aluminium blanc, opal (lambertsch), 4000 K, 121 lm/W, length 1 019 mm

DALI-2

aluminium blanc, microprismatic, 4000 K, 107 lm/W, length 1 019 mm

DALI-2

aluminium blanc, opal (lambertsch), 3000 K, 116 lm/W, length 2 019 mm

DALI-2

aluminium blanc, microprismatic, 3000 K, 103 lm/W, length 2 019 mm

DALI-2

aluminium blanc, opal (lambertsch), 4000 K, 126 lm/W, length 2 019 mm

DALI-2

aluminium blanc, microprismatic, 4000 K, 111 lm/W, length 2 019 mm

DALI-2

aluminium blanc, opal (lambertsch), 3000 K, 120 lm/W, length 3 019 mm

DALI-2

aluminium blanc, microprismatic, 3000 K, 106 lm/W, length 3 019 mm

DALI-2

aluminium blanc, opal (lambertsch), 4000 K, 130 lm/W, length 3 019 mm

DALI-2

aluminium blanc, microprismatic, 4000 K, 114 lm/W, length 3 019 mm

DALI-2

FRAME 40 mid lumen trim

Statut

Numéro(s) article(s)

Type

Dimming

blanc signalisation, opal (lambertsch), 3000 K, 112 lm/W, length 1 019 mm

DALI-2

blanc signalisation, microprismatic, 3000 K, 99 lm/W, length 1 019 mm

DALI-2

blanc signalisation, opal (lambertsch), 4000 K, 121 lm/W, length 1 019 mm

DALI-2

blanc signalisation, microprismatic, 4000 K, 107 lm/W, length 1 019 mm

DALI-2

blanc signalisation, opal (lambertsch), 3000 K, 116 lm/W, length 2 019 mm

DALI-2

blanc signalisation, microprismatic, 3000 K, 103 lm/W, length 2 019 mm

DALI-2

blanc signalisation, opal (lambertsch), 4000 K, 126 lm/W, length 2 019 mm

DALI-2

blanc signalisation, microprismatic, 4000 K, 111 lm/W, length 2 019 mm

DALI-2

blanc signalisation, opal (lambertsch), 3000 K, 120 lm/W, length 3 019 mm

DALI-2

blanc signalisation, microprismatic, 3000 K, 106 lm/W, length 3 019 mm

DALI-2

blanc signalisation, opal (lambertsch), 4000 K, 130 lm/W, length 3 019 mm

DALI-2

blanc signalisation, microprismatic, 4000 K, 114 lm/W, length 3 019 mm

DALI-2

FRAME 40 mid lumen trim

Statut

Numéro(s) article(s)

Type

Dimming

noir profond, opal (lambertsch), 3000 K, 112 lm/W, length 1 019 mm

DALI-2

noir profond, microprismatic, 3000 K, 99 lm/W, length 1 019 mm

DALI-2

noir profond, opal (lambertsch), 4000 K, 121 lm/W, length 1 019 mm

DALI-2

noir profond, microprismatic, 4000 K, 107 lm/W, length 1 019 mm

DALI-2

noir profond, opal (lambertsch), 3000 K, 116 lm/W, length 2 019 mm

DALI-2

noir profond, microprismatic, 3000 K, 103 lm/W, length 2 019 mm

DALI-2

noir profond, opal (lambertsch), 4000 K, 126 lm/W, length 2 019 mm

DALI-2

noir profond, microprismatic, 4000 K, 111 lm/W, length 2 019 mm

DALI-2

noir profond, opal (lambertsch), 3000 K, 120 lm/W, length 3 019 mm

DALI-2

noir profond, microprismatic, 3000 K, 106 lm/W, length 3 019 mm

DALI-2

noir profond, opal (lambertsch), 4000 K, 130 lm/W, length 3 019 mm

DALI-2

noir profond, microprismatic, 4000 K, 114 lm/W, length 3 019 mm

DALI-2

FRAME 40 reflector trim

Statut

Numéro(s) article(s)

Type

Dimming

aluminium blanc, Réflecteur chrome, Symmetric, 3000 K, 125 lm/W, length 1 519 mm

DALI-2

aluminium blanc, Réflecteur chrome, Symmetric, 4000 K, 136 lm/W, length 1 519 mm

DALI-2

aluminium blanc, Réflecteur chrome, Symmetric, 3000 K, 128 lm/W, length 2 019 mm

DALI-2

aluminium blanc, Réflecteur chrome, Symmetric, 4000 K, 138 lm/W, length 2 019 mm

DALI-2

aluminium blanc, Réflecteur chrome, Symmetric, 3000 K, 131 lm/W, length 3 019 mm

DALI-2

aluminium blanc, Réflecteur chrome, Symmetric, 4000 K, 142 lm/W, length 3 019 mm

DALI-2

FRAME 40 reflector trim

Statut

Numéro(s) article(s)

Type

Dimming

blanc signalisation, Réflecteur chrome, Symmetric, 3000 K, 125 lm/W, length 1 519 mm

DALI-2

blanc signalisation, Réflecteur chrome, Symmetric, 4000 K, 136 lm/W, length 1 519 mm

DALI-2

blanc signalisation, Réflecteur chrome, Symmetric, 3000 K, 128 lm/W, length 2 019 mm

DALI-2

blanc signalisation, Réflecteur chrome, Symmetric, 4000 K, 138 lm/W, length 2 019 mm

DALI-2

blanc signalisation, Réflecteur chrome, Symmetric, 3000 K, 131 lm/W, length 3 019 mm

DALI-2

blanc signalisation, Réflecteur chrome, Symmetric, 4000 K, 142 lm/W, length 3 019 mm

DALI-2

FRAME 40 reflector trim

Statut

Numéro(s) article(s)

Type

Dimming

noir profond, Réflecteur chrome, Symmetric, 3000 K, 125 lm/W, length 1 519 mm

DALI-2

noir profond, Réflecteur chrome, Symmetric, 4000 K, 136 lm/W, length 1 519 mm

DALI-2

noir profond, Réflecteur chrome, Symmetric, 3000 K, 128 lm/W, length 2 019 mm

DALI-2

noir profond, Réflecteur chrome, Symmetric, 4000 K, 138 lm/W, length 2 019 mm

DALI-2

noir profond, Réflecteur chrome, Symmetric, 3000 K, 131 lm/W, length 3 019 mm

DALI-2

noir profond, Réflecteur chrome, Symmetric, 4000 K, 142 lm/W, length 3 019 mm

DALI-2

FRAME 40 reflector trim

Statut

Numéro(s) article(s)

Type

Dimming

aluminium blanc, Réflecteur chrome foncé, Symmetric, 3000 K, 93 lm/W, length 1 519 mm

DALI-2

aluminium blanc, Réflecteur chrome foncé, Symmetric, 4000 K, 101 lm/W, length 1 519 mm

DALI-2

aluminium blanc, Réflecteur chrome foncé, Symmetric, 3000 K, 95 lm/W, length 2 019 mm

DALI-2

aluminium blanc, Réflecteur chrome foncé, Symmetric, 4000 K, 103 lm/W, length 2 019 mm

DALI-2

aluminium blanc, Réflecteur chrome foncé, Symmetric, 3000 K, 98 lm/W, length 3 019 mm

DALI-2

aluminium blanc, Réflecteur chrome foncé, Symmetric, 4000 K, 106 lm/W, length 3 019 mm

DALI-2

FRAME 40 reflector trim

Statut

Numéro(s) article(s)

Type

Dimming

blanc signalisation, Réflecteur chrome foncé, Symmetric, 3000 K, 93 lm/W, length 1 519 mm

DALI-2

blanc signalisation, Réflecteur chrome foncé, Symmetric, 4000 K, 101 lm/W, length 1 519 mm

DALI-2

blanc signalisation, Réflecteur chrome foncé, Symmetric, 3000 K, 95 lm/W, length 2 019 mm

DALI-2

blanc signalisation, Réflecteur chrome foncé, Symmetric, 4000 K, 103 lm/W, length 2 019 mm

DALI-2

blanc signalisation, Réflecteur chrome foncé, Symmetric, 3000 K, 98 lm/W, length 3 019 mm

DALI-2

blanc signalisation, Réflecteur chrome foncé, Symmetric, 4000 K, 106 lm/W, length 3 019 mm

DALI-2

FRAME 40 reflector trim

Statut

Numéro(s) article(s)

Type

Dimming

noir profond, Réflecteur chrome foncé, Symmetric, 3000 K, 93 lm/W, length 1 519 mm

DALI-2

noir profond, Réflecteur chrome foncé, Symmetric, 4000 K, 101 lm/W, length 1 519 mm

DALI-2

noir profond, Réflecteur chrome foncé, Symmetric, 3000 K, 95 lm/W, length 2 019 mm

DALI-2

noir profond, Réflecteur chrome foncé, Symmetric, 4000 K, 103 lm/W, length 2 019 mm

DALI-2

noir profond, Réflecteur chrome foncé, Symmetric, 3000 K, 98 lm/W, length 3 019 mm

DALI-2

noir profond, Réflecteur chrome foncé, Symmetric, 4000 K, 106 lm/W, length 3 019 mm

DALI-2

Accessoires

Montage

numéro d'article

dimensions

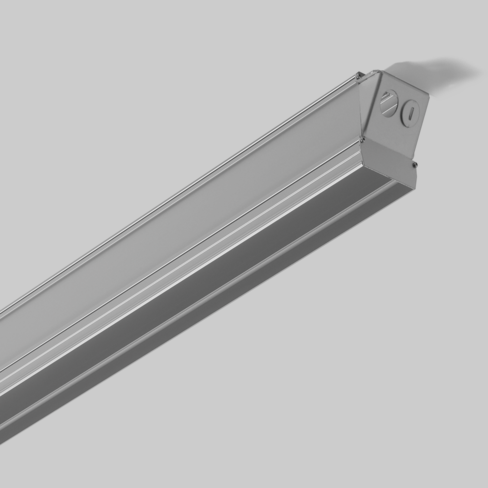

CONCRETE INSTALLATION HOUSING with trim

042-7195210

longueur 1 038 mm

largeur 57 mm

hauteur 87 mm

1,21 kg

CONCRETE INSTALLATION HOUSING with trim

042-7195410

longueur 2 038 mm

largeur 57 mm

hauteur 87 mm

3,1 kg

CONCRETE INSTALLATION HOUSING with trim

042-7195610

longueur 3 038 mm

largeur 57 mm

hauteur 87 mm

FRAME 40

trim

Infos rapides

Couleur

Réflecteur

Dessin simple

Distribution de la lumière

Données sur les produits et documents de spécification

Description

Produits et codes

Couleur

Réflecteur

FRAME 40 high lumen trim

FRAME 40 high lumen trim

FRAME 40 high lumen trim

FRAME 40 high lumen trim

FRAME 40 high lumen trim

FRAME 40 high lumen trim

FRAME 40 mid lumen trim

FRAME 40 mid lumen trim

FRAME 40 mid lumen trim

FRAME 40 mid lumen trim

FRAME 40 mid lumen trim

FRAME 40 mid lumen trim

FRAME 40 reflector trim

FRAME 40 reflector trim

FRAME 40 reflector trim

FRAME 40 reflector trim

FRAME 40 reflector trim

FRAME 40 reflector trim

FRAME 40 reflector trim

FRAME 40 reflector trim

FRAME 40 reflector trim

FRAME 40 reflector trim

FRAME 40 reflector trim

FRAME 40 reflector trim

Accessoires

Montage

Produits similaires
