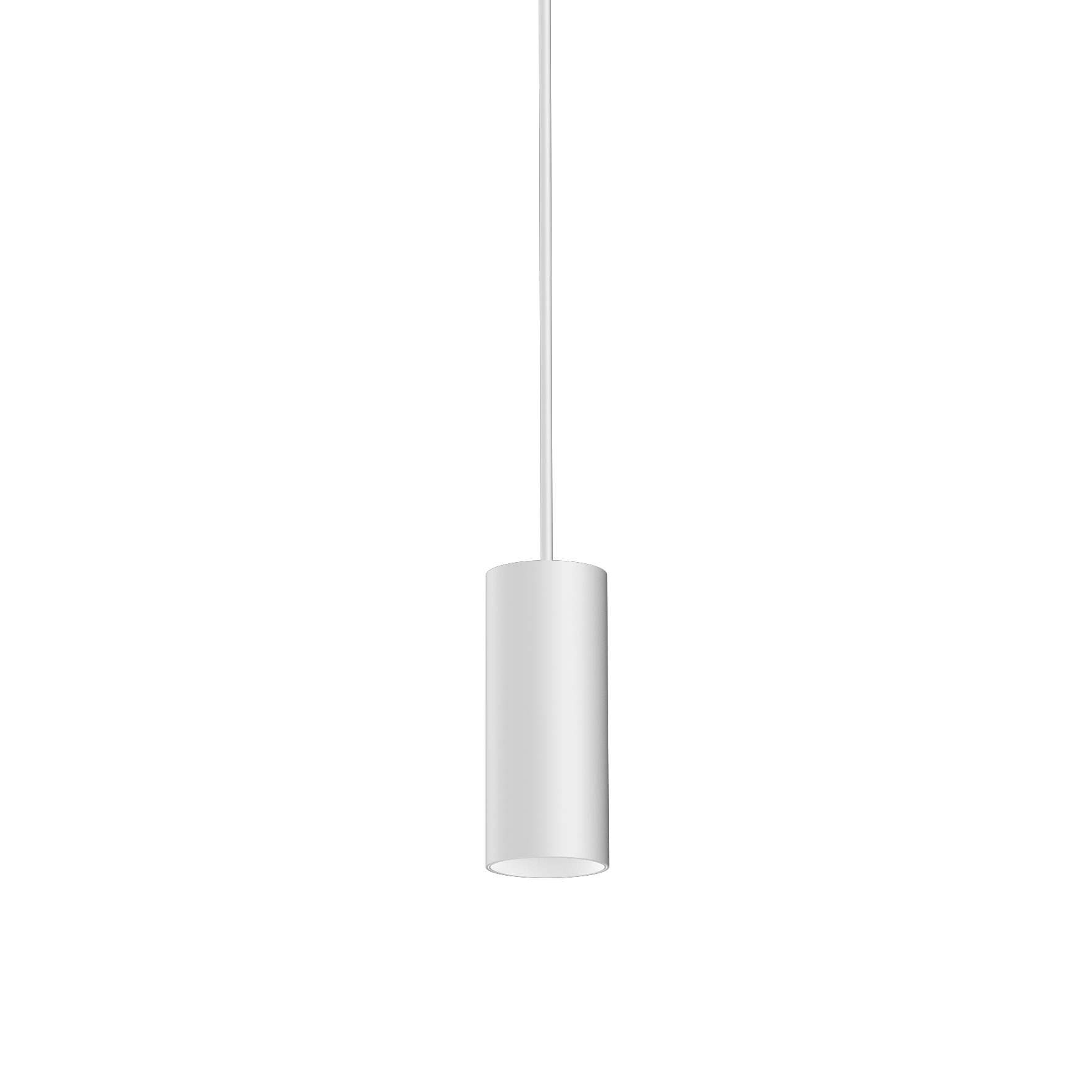

ARY cable suspended canopy surface, ARY cable suspended canopy trim, ARY cable suspended canopy trimless

ARY cable suspended

canopy trimless

049-5211517M 005-3511017 002-90733

Quickinfo

3000 K
CRI ≥ 90 / 3 SDCM (initial MacAd
88 lm/W
L90 / 50000 h
DALI-2
IP20

Farbe

Baldachin

Allgemein

  • Decke
  • Abgehängt
  • Verkehrsweiß
  • Baldachin Verkehrsweiß
  • RAL 9016
  • IP20
  • 739 lm
  • Einsatz 88 lm/W 1

LED

  • 3000 K
  • CRI ≥ 90
  • L90 / 50000 h
  • ≤ 3 SDCM (initial MacAdam)
  • Rg: 100
  • Rf: 90
  • R{1-15}: 87
  • MR 0.59
  • MDER 0.54

Optisch

  • medium
  • Ausstrahlwinkel 25°
  • PstLM ≤ 1.0 2
  • SVM ≤ 0.4 1

Elektrisch

  • DALI-2
  • 220-240 V
  • System 10.3 W
  • Einsatz 8.4 W
  • 500 mA
  • 18 Vf
  • SK2
  • 1 DALI Addr.

Abmessungen

  • Seil 2000 mm mit Haken
  • Durchmesser 47 mm
  • Höhe 110 mm
  • 0.88 kg

Ausschnitt

  • Durchmesser 65 mm
  • min. Deckenstärke 9 mm
  • max. Deckenstärke 25 mm
  • Einbautiefe 130 mm

Leitungsschutzschalter

Leitungs­schutzschalter Typ

B10
B13
B16
B20
C10
C13
C16
C20

Anzahl der Leuchten

80
104
130
162
135
175
220
270
1 inkl. Berücksichtigung von optischen & internen Steuergeräteverlusten 2 Wert von umgebendem Produkt bei Volllast (ungedimmt)

Dekorative Pendelleuchte aus Aluminium; Oberfläche Verkehrsweiß pulverbeschichtet; abgependelt mit 2000mm Pendelabhängung, inkl. Einspeiseleitung (Verkehrsweiß) beliebig kürzbar, inkl. Deckenmontagering + Haken (Verkehrsweiß) für multiple Positionierung der Leuchte im Raum; Shades in den RAL Farben velvet beige, madeira brown, kingfisher grey, woodpecker olive, signal white oder signal black als Zubehör erhältlich; Zubehör wird separat angeführt; passive Kühlung der LEDs durch optimierte Kühlkörpergeometrie; mit COB (Chip on Board) Technologie für höchste Effizienz; keine Bildung von Mehrfachschatten; Lichtfarbe 3000 K; Binning initial MacAdam ≤ 3 SDCM; CRI ≥ 90; min. 90% des Lichtstromes nach 50000 Betriebsstunden; energieeffiziente LEDs mit hoher Farbwiedergabe; gute Entblendung durch zurückversetzte Lichtpunktebene; inkl. hochwertiger Linsenoptik; präzise Abstrahlcharakteristik mit 25° Ausstrahlwinkel; Schutzart IP20; SK2; 220-240 V; Baldachin für randlosen Einbau in Gipskartondecken; geeignet für Deckenstärken von 9-25 mm; spezielles Montagewerkzeug zur einfachen Installation des randlosen Gehäuses als Zubehör erhältlich; inkl. DALI-2 Konverter; externer Konverter für Deckeneinwurf; nicht austauschbare Lichtquelle; Betriebsgerät durch autorisierte Fachleute austauschbar;

Produktdaten & Ausschreibungsunterlagen

Datenblätter

Planungsdateien & Beleuchtungsdaten

Gesamtdownload

Zubehör

Konverter

Artikelnummer
Leistung
Spannung / Frequenz
Schutzklasse
konstante Stromstärke
Steuerung
POWER SUPPLY
002-90733
10 W
min 50 Hz
max 60 Hz
PC2
500 mA
DALI-2

Montage

Artikelnummer
Typ
Farbe
Abmessungen
Größe des Ausschnitts
Deckenstärke
MOUNTING SET trimless
005-3511017
zum Einbau in Gipskartondecken
Verkehrsweiß
RAL 9016
Durchmesser 75 mm
Höhe 48 mm
0,4 kg
Durchmesser 65 mm
min. Deckenstärke 9 mm
max. Deckenstärke 25 mm

Konverter

Artikelnummer
Steuerung
DIN RAIL LED DRIVER
005-6121030
DALI-2 DT6 1 - 2 Adressen

Optisch

Artikelnummer
Farbe
Abmessungen
Typ
WALLWASHER LENS
007-1965780
Durchmesser 42 mm
Höhe 3 mm
für ARY | BO 45 | MOVE IN 45 | TULA micro
OVAL LENS
007-1965880
Durchmesser 42 mm
Höhe 3 mm
0,03 kg
für BO 45 | MOVE IN 45 | TULA micro
SOFT LENS
007-1965980
Durchmesser 42 mm
Höhe 3 mm
0,03 kg
für ARY | BO 45 | MOVE IN 45 | TULA micro
SHADE 300
049-593311B
Signalschwarz
RAL 9004
Durchmesser 300 mm
Höhe 188 mm
0,36 kg
SHADE 300
049-593311C
Velvet beige
RAL 085 80 10
Durchmesser 300 mm
Höhe 188 mm
0,3 kg
SHADE 300
049-593311G
Woodpecker Olive
RAL 100 50 20
Durchmesser 300 mm
Höhe 188 mm
0,3 kg
SHADE 300
049-593311L
Kingfisher grey
RAL 230 60 10
Durchmesser 300 mm
Höhe 188 mm
0,29 kg
SHADE 300
049-593311T
Dunkelbraun
RAL 050 40 40
Durchmesser 300 mm
Höhe 188 mm
0,3 kg
SHADE 300
049-593311W
Signalweiß
RAL 9003
Durchmesser 300 mm
Höhe 188 mm
0,3 kg
SHADE 400
049-593411B
Signalschwarz
RAL 9004
Durchmesser 400 mm
Höhe 253 mm
0,6 kg
SHADE 400
049-593411C
Velvet beige
RAL 085 80 10
Durchmesser 400 mm
Höhe 253 mm
0,6 kg
SHADE 400
049-593411G
Woodpecker Olive
RAL 100 50 20
Durchmesser 400 mm
Höhe 253 mm
0,6 kg
SHADE 400
049-593411L
Kingfisher grey
RAL 230 60 10
Durchmesser 400 mm
Höhe 253 mm
0,6 kg
SHADE 400
049-593411T
Dunkelbraun
RAL 050 40 40
Durchmesser 400 mm
Höhe 253 mm
0,6 kg
SHADE 400
049-593411W
Signalweiß
RAL 9003
Durchmesser 400 mm
Höhe 253 mm
0,6 kg
SHADE 500
049-593511B
Signalschwarz
RAL 9004
Durchmesser 500 mm
Höhe 318 mm
0,9 kg
SHADE 500
049-593511C
Velvet beige
RAL 085 80 10
Durchmesser 500 mm
Höhe 318 mm
0,9 kg
SHADE 500
049-593511G
Woodpecker Olive
RAL 100 50 20
Durchmesser 500 mm
Höhe 318 mm
0,9 kg
SHADE 500
049-593511L
Kingfisher grey
RAL 230 60 10
Durchmesser 500 mm
Höhe 318 mm
0,9 kg
SHADE 500
049-593511T
Dunkelbraun
RAL 050 40 40
Durchmesser 500 mm
Höhe 318 mm
0,9 kg
SHADE 500
049-593511W
Signalweiß
RAL 9003
Durchmesser 500 mm
Höhe 318 mm
0,9 kg

Montage

Artikelnummer
Typ
Abmessungen
Farbe
RING ceiling mounted
050-0510217
Durchmesser 50 mm
Höhe 88 mm
0,03 kg
Verkehrsweiß
RAL 9016
RING ceiling mounted
050-0510218
Durchmesser 50 mm
Höhe 88 mm
0,03 kg
Tiefschwarz
RAL 9005
SPECIAL MOUNTING TOOL
063-8912110
für ARY | MOVE IN 45 | NOBA trimless | TULA
Durchmesser 100 mm
Höhe 107 mm
0,48 kg
