MOVE IT 10 track trimless

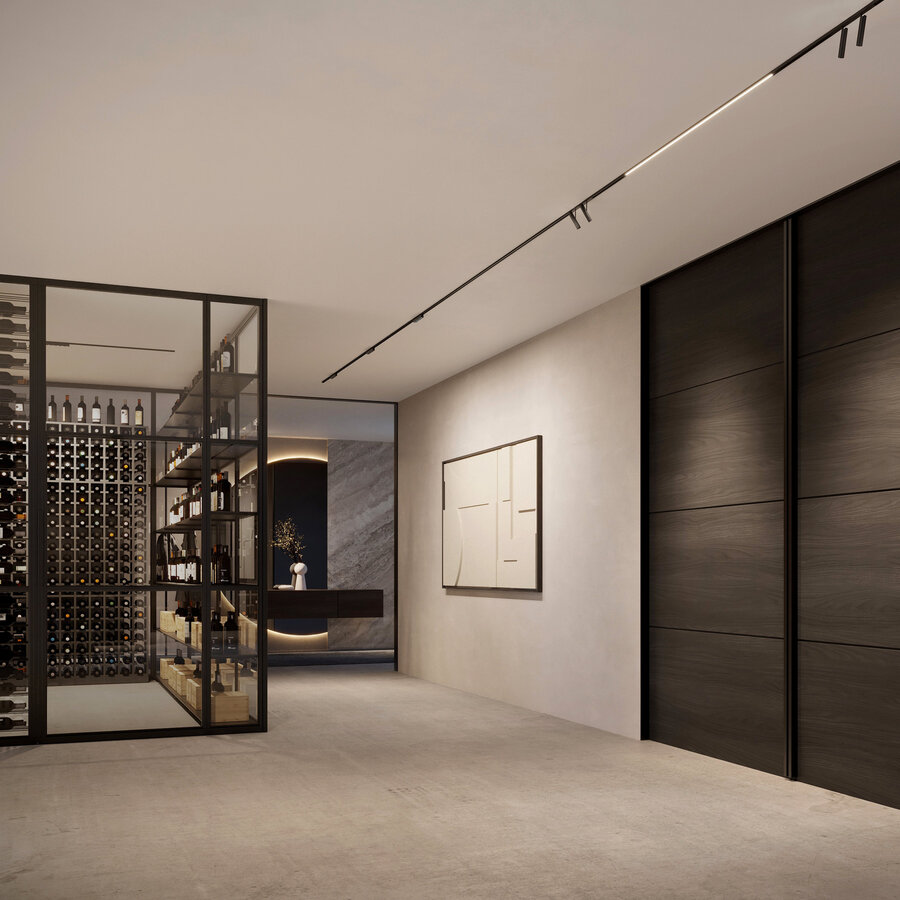

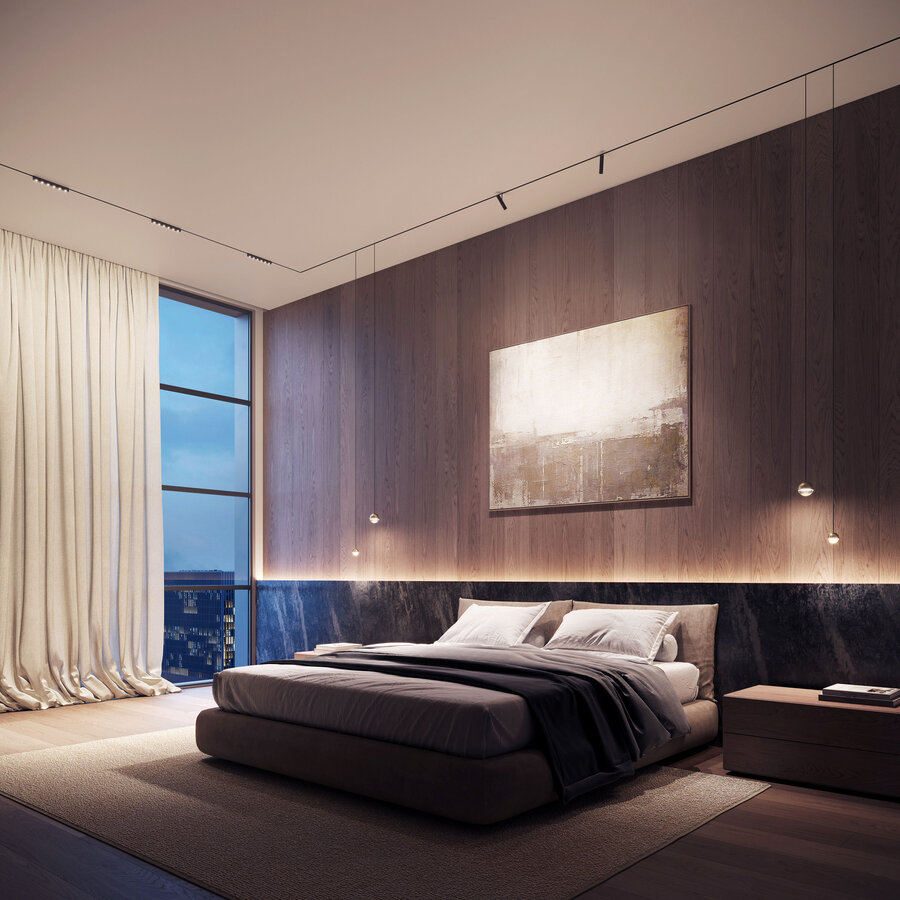

Visualisation House
Visualisation House
Visualisation House

MOVE IT 10

trimless system

Quickinfo

DALI-2
IP20 / SK3 / 48 V

Farbe

    • Produkte und Artikelnummern
    Familienübersicht

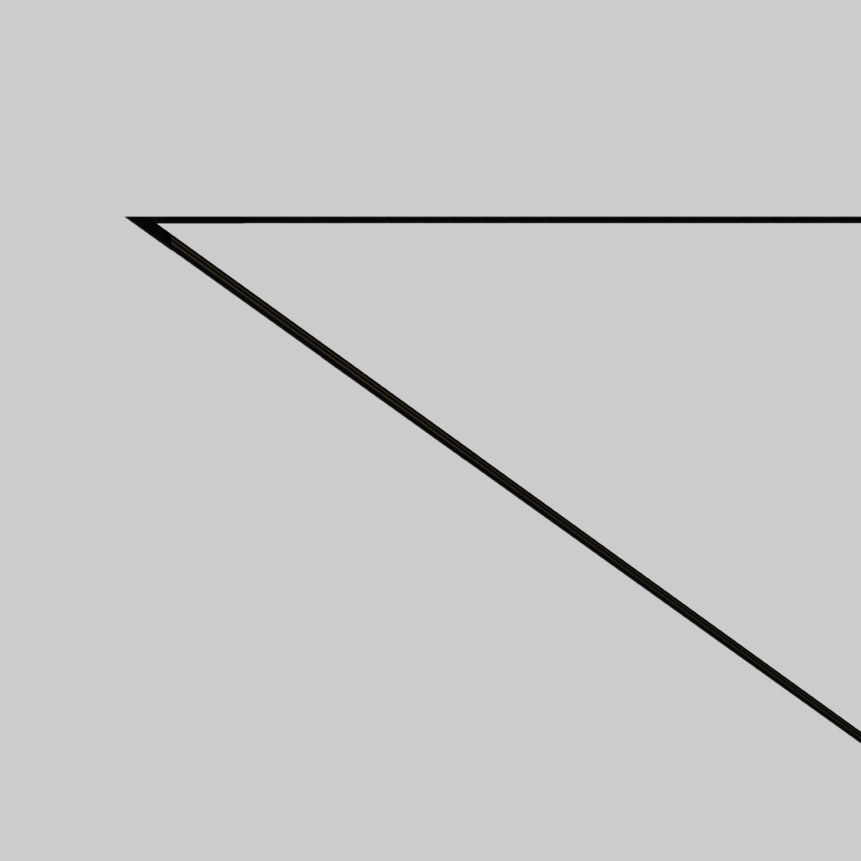

    Skizze

    Produktdaten & Ausschreibungsunterlagen

    Gesamtdownload
    Gesamtdownload
    • 3DS
    • DWG - 3D
    • Revit BIM Daten

    Beschreibung

    Niedriges Aluminiumstrangpressprofil mit 16 mm Höhe und 10 mm Fugenbreite; geeignet für den randlosen Einbau in Gipskartondecken mit 12,5 mm Deckenstärke; Wand- oder Deckenmontage; MOVE IT 10 trimless Profil mit Verarbeitungsschutz gegen Eindringen von Spachtelmasse; ausgelegt für durchgehende Lichtsysteme; flexibler Systemaufbau durch L-, T- oder X-Verbinder bzw. mittels FLEX- oder LEVEL-Verbinder; mit integriertem Stromschienenprofil für Abnahme von Versorgungsspannung und DALI-2 Signal; Oberfläche eloxiert; flexible und werkzeuglose Montage der Einsätze durch Clipverschluss

    Zuschnitt vor Ort

    Produkte und Artikelnummern

    Filter

    Farbe

    • MOVE IT 10 track trimless

    MOVE IT 10 track trimless

    MOVE IT 10 track trimless

    Status
    Artikelnummer(n)
    Typ
    Dimming
    length 1.100 mm
    DALI-2
    length 2.100 mm
    DALI-2
    length 3.100 mm
    DALI-2

    Zubehör

    Konverter

    Artikelnummer
    Leistung
    Spannung / Frequenz
    Schutzklasse
    Ausgangsspannung
    Montageart
    Steuerung
    POWER SUPPLY EXTERNAL
    002-62133
    60 W
    min 47 Hz
    max 63 Hz
    SK21
    48 V
    extern
    48 V
    POWER SUPPLY EXTERNAL
    002-62135
    150 W
    min 50 Hz
    max 60 Hz
    SK21
    48 V
    extern
    48 V
    POWER SUPPLY EXTERNAL
    002-62139
    250 W
    min 50 Hz
    max 60 Hz
    SK21
    48 V
    extern
    48 V
    DIN RAIL POWER SUPPLY PRO
    005-6220210
    480 W
    min 50 Hz
    max 60 Hz
    SK21
    DIN RAIL POWER SUPPLY
    005-6520210
    160 W
    min 50 Hz
    max 60 Hz
    SK21
    48 V
    48 V

    Optisch

    Artikelnummer
    Farbe
    Typ
    Abmessungen
    BLIND COVER
    030-1003017
    Verkehrsweiß
    RAL 9016
    1100 mm
    Länge 1.100 mm
    Breite 12 mm
    Höhe 10 mm
    0,06 kg
    BLIND COVER
    030-1003018
    Tiefschwarz
    RAL 9005
    1100 mm
    Länge 1.100 mm
    Breite 12 mm
    Höhe 10 mm
    0,05 kg
    BLIND COVER
    030-1005017
    Verkehrsweiß
    RAL 9016
    2100 mm
    Länge 2.100 mm
    Breite 12 mm
    Höhe 10 mm
    0,12 kg
    BLIND COVER
    030-1005018
    Tiefschwarz
    RAL 9005
    2100 mm
    Länge 2.100 mm
    Breite 12 mm
    Höhe 10 mm
    0,15 kg
    BLIND COVER
    030-1007017
    Verkehrsweiß
    RAL 9016
    3100 mm
    Länge 3.100 mm
    Breite 12 mm
    Höhe 10 mm
    0,08 kg
    BLIND COVER
    030-1007018
    Tiefschwarz
    RAL 9005
    3100 mm
    Länge 3.100 mm
    Breite 12 mm
    Höhe 10 mm
    0,38 kg
    BLIND COVER
    E83600....7
    Verkehrsweiß
    RAL 9016
    Custom Zuschnitt
    Breite 12 mm
    Höhe 10 mm
    BLIND COVER
    E83600....8
    Tiefschwarz
    RAL 9005
    Custom Zuschnitt
    Breite 12 mm
    Höhe 10 mm

    Montage

    Artikelnummer
    Farbe
    Abmessungen
    END CAPS
    030-1120018
    Tiefschwarz
    RAL 9005
    Länge 33 mm
    Breite 16 mm
    Höhe 2 mm
    0,03 kg
    LINEAR CONNECTOR
    030-1134018
    Tiefschwarz
    RAL 9005
    Länge 50 mm
    Breite 5 mm
    0,01 kg
    L CONNECTOR
    030-1135018
    Tiefschwarz
    RAL 9005
    Länge 479 mm
    Breite 75 mm
    0,62 kg
    LEVEL CONNECTOR
    030-2351118
    Tiefschwarz
    RAL 9005
    Länge 141 mm
    Breite 11 mm
    Höhe 27 mm
    0,02 kg
    3-in-1 mounting tool
    030-2611000
    Länge 96 mm
    Breite 11 mm
    0,04 kg

    Elektrische Komponenten

    Artikelnummer
    Farbe
    Typ
    Abmessungen
    LINEAR CONNECTOR
    030-2101138
    Tiefschwarz
    RAL 9005
    elektrisch
    Länge 120 mm
    Breite 10 mm
    0,2 kg
    L CONNECTOR
    030-2111138
    Tiefschwarz
    RAL 9005
    elektrisch
    Länge 85 mm
    Breite 10 mm
    Höhe 85 mm
    0,02 kg
    T CONNECTOR
    030-2121138
    Tiefschwarz
    RAL 9005
    elektrisch
    Länge 160 mm
    Breite 10 mm
    Höhe 75 mm
    0,02 kg
    X CONNECTOR
    030-2131138
    Tiefschwarz
    RAL 9005
    elektrisch
    Länge 160 mm
    Breite 10 mm
    Höhe 160 mm
    0,05 kg
    FLEX CONNECTOR
    030-2141138
    Tiefschwarz
    RAL 9005
    elektrisch
    Länge 304 mm
    Breite 10 mm
    0,03 kg
    LEVEL CONNECTOR
    030-2151138
    Tiefschwarz
    RAL 9005
    elektrisch
    Länge 141 mm
    Breite 11 mm
    Höhe 27 mm
    0,3 kg
    CONNECTOR CEILING TO WALL
    030-2161138
    Tiefschwarz
    RAL 9005
    elektrisch
    Länge 84 mm
    Breite 10 mm
    0,02 kg
    WIRELESS TO DALI-2 CONTROL DEVICE
    030-2531030
    Casambi
    Länge 150 mm
    Breite 11 mm
    Höhe 23 mm
    0,02 kg
    DALI-2 SELV DEVICE
    050-2061130
    Steuereinheit
    Länge 212 mm
    Breite 37 mm
    Höhe 26 mm
    0,1 kg

    Einspeisung

    Artikelnummer
    Farbe
    Abmessungen
    INTERNAL POWER FEEDER
    030-2525038
    Tiefschwarz
    RAL 9005
    Länge 115 mm
    Breite 11 mm
    Höhe 10 mm
    0,15 kg

    System Produkte

    TILA

    adjustable MOVE IT 10

    NOBA

    adjustable MOVE IT 10
