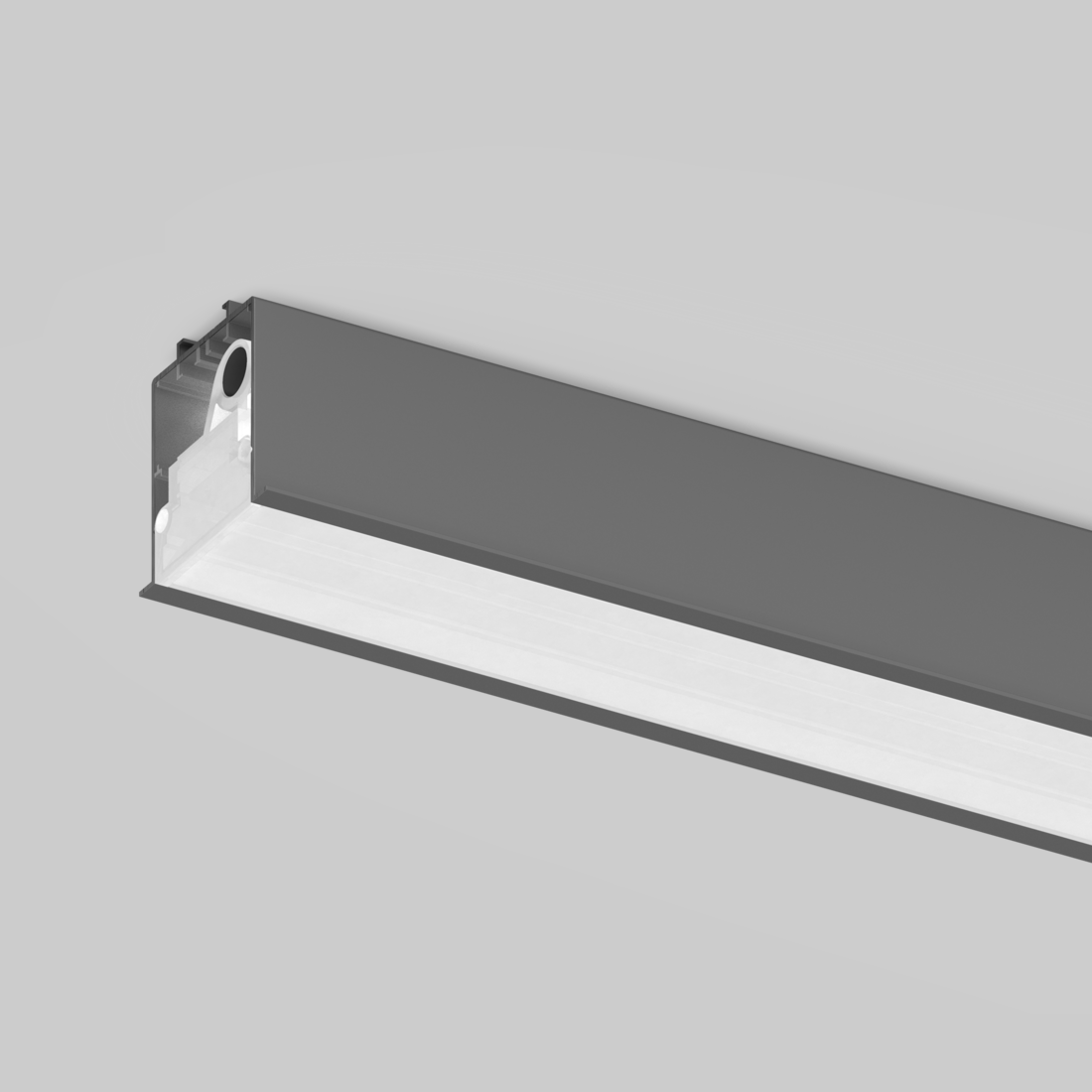

BASO 60 IP54 trim system start/run, BASO 60 IP54 trim system end

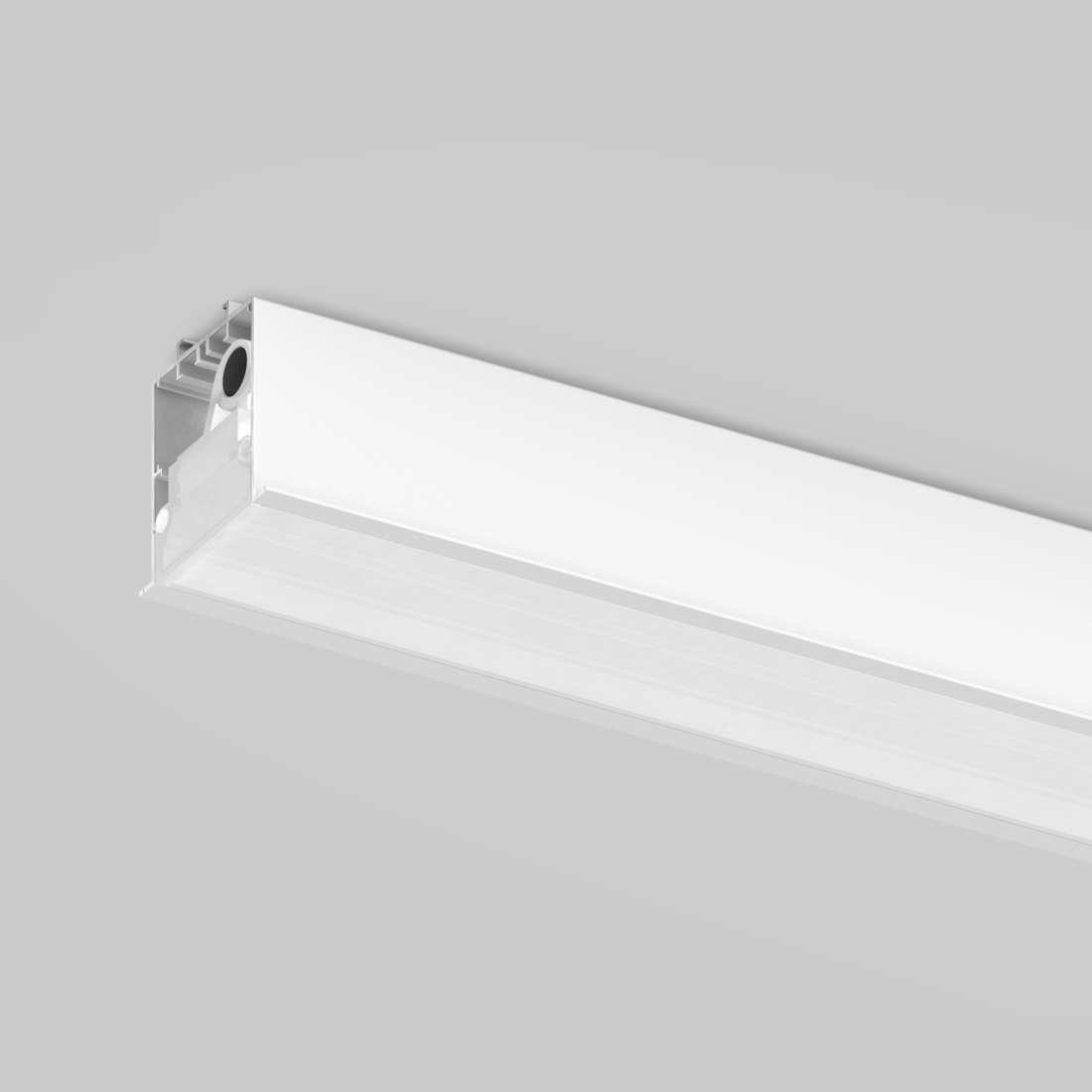

BASO 60 IP54 trim system start/run, BASO 60 IP54 trim system end
ÖBB Passage

BASO 60 IP54

trim system

Quickinfo

3000 K, 4000 K
CRI ≥ 80 / 3 SDCM (initial MacAd
bis zu 2,340 lm/m
bis zu 130 lm/W
L90 / 50000 h
DALI-2
High Performance Opal
IP54

Farbe

    • Montage-Set

    • Produkte und Artikelnummern
    Familienübersicht

    Skizze

    Lichtverteilung

    Produktdaten & Ausschreibungsunterlagen

    Gesamtdownload
    Gesamtdownload
    • ULD
    • 3DS
    • DWG - 3D

    Beschreibung

    Leuchtenkörper aus Aluminiumstrangpressprofil; Einbauleuchte mit umlaufendem Rand; ausgelegt für durchgehende Lichtsysteme; geeignet für Deckenstärken von 8-20 mm; Oberfläche pulverbeschichtet; geeignet für Wand- oder Deckenmontage; Leuchtenprofil vorab montierbar; restliche Leuchtenkomponenten werkzeuglos montierbar; geschlossener Lichteinsatz aus PMMA, bestehend aus Konvertereinheit und Platineneinheit; Lichteinsatz mit verschraubtem, dadurch wartungsfreundlichen, transparenten PMMA Enddeckel; HPO (High Performance Opal) Abdeckung für homogene Ausleuchtung; energieeffiziente LEDs mit sehr guter Farbwiedergabe; IP 67-Buchsen-Steckersystem für dichten elektrischen Anschluss

    schnelle Installation

    Betoneinbaugehäuse

    Staub- & Spritzwasserschutz (IP 54)

    CRI ≥ 98 XPECTRUM (optional)

    Produkte und Artikelnummern

    Filter
    122
    lm/W
    130
    lm/W
    1320
    lm
    5600
    lm
    10.8
    W
    43
    W
    0.54
    0.72
    0.49
    0.66

    Farbe

    • Montage-Set

    • BASO 60 IP54 trim system start/run, BASO 60 IP54 trim system end

    BASO 60 IP54 trim system end

    BASO 60 IP54 trim system end

    Status
    Artikelnummer(n)
    Typ
    Dimming
    Umbragrau, 3000 K, 122 lm/W, length 599 mm
    DALI-2
    Umbragrau, 4000 K, 130 lm/W, length 599 mm
    DALI-2
    Umbragrau, 3000 K, 123 lm/W, length 1.198 mm
    DALI-2
    Umbragrau, 4000 K, 130 lm/W, length 1.198 mm
    DALI-2
    Umbragrau, 3000 K, 123 lm/W, length 1.597 mm
    DALI-2
    Umbragrau, 4000 K, 130 lm/W, length 1.597 mm
    DALI-2
    Umbragrau, 3000 K, 123 lm/W, length 2.396 mm
    DALI-2
    Umbragrau, 4000 K, 130 lm/W, length 2.396 mm
    DALI-2
    BASO 60 IP54 trim system start/run, BASO 60 IP54 trim system end

    BASO 60 IP54 trim system end

    BASO 60 IP54 trim system end

    Status
    Artikelnummer(n)
    Typ
    Dimming
    Verkehrsweiß, 3000 K, 122 lm/W, length 599 mm
    DALI-2
    Verkehrsweiß, 4000 K, 130 lm/W, length 599 mm
    DALI-2
    Verkehrsweiß, 3000 K, 123 lm/W, length 1.198 mm
    DALI-2
    Verkehrsweiß, 4000 K, 130 lm/W, length 1.198 mm
    DALI-2
    Verkehrsweiß, 3000 K, 123 lm/W, length 1.597 mm
    DALI-2
    Verkehrsweiß, 4000 K, 130 lm/W, length 1.597 mm
    DALI-2
    Verkehrsweiß, 3000 K, 123 lm/W, length 2.396 mm
    DALI-2
    Verkehrsweiß, 4000 K, 130 lm/W, length 2.396 mm
    DALI-2
    BASO 60 IP54 trim system start/run, BASO 60 IP54 trim system end

    BASO 60 IP54 trim system start/run

    BASO 60 IP54 trim system start/run

    Status
    Artikelnummer(n)
    Typ
    Dimming
    Umbragrau, 3000 K, 122 lm/W, length 599 mm
    DALI-2
    Umbragrau, 4000 K, 130 lm/W, length 599 mm
    DALI-2
    Umbragrau, 3000 K, 123 lm/W, length 1.198 mm
    DALI-2
    Umbragrau, 4000 K, 130 lm/W, length 1.198 mm
    DALI-2
    Umbragrau, 3000 K, 123 lm/W, length 1.597 mm
    DALI-2
    Umbragrau, 4000 K, 130 lm/W, length 1.597 mm
    DALI-2
    Umbragrau, 3000 K, 123 lm/W, length 2.396 mm
    DALI-2
    Umbragrau, 4000 K, 130 lm/W, length 2.396 mm
    DALI-2
    BASO 60 IP54 trim system start/run, BASO 60 IP54 trim system end

    BASO 60 IP54 trim system start/run

    BASO 60 IP54 trim system start/run

    Status
    Artikelnummer(n)
    Typ
    Dimming
    Verkehrsweiß, 3000 K, 122 lm/W, length 599 mm
    DALI-2
    Verkehrsweiß, 4000 K, 130 lm/W, length 599 mm
    DALI-2
    Verkehrsweiß, 3000 K, 123 lm/W, length 1.198 mm
    DALI-2
    Verkehrsweiß, 4000 K, 130 lm/W, length 1.198 mm
    DALI-2
    Verkehrsweiß, 3000 K, 123 lm/W, length 1.597 mm
    DALI-2
    Verkehrsweiß, 4000 K, 130 lm/W, length 1.597 mm
    DALI-2
    Verkehrsweiß, 3000 K, 123 lm/W, length 2.396 mm
    DALI-2
    Verkehrsweiß, 4000 K, 130 lm/W, length 2.396 mm
    DALI-2

    Zubehör

    Montage

    Artikelnummer
    Farbe
    Abmessungen
    Größe des Ausschnitts
    INSTALLATION CHANNEL trim
    845-3402017
    Verkehrsweiß
    RAL 9016
    Länge 600 mm
    Breite 76 mm
    Höhe 75 mm
    0,63 kg
    Länge 608 mm
    Breite 66 mm
    INSTALLATION CHANNEL trim
    845-340201D
    Umbragrau
    RAL 7022
    Länge 600 mm
    Breite 76 mm
    Höhe 75 mm
    1,13 kg
    Länge 608 mm
    Breite 66 mm
    INSTALLATION CHANNEL trim
    845-3404017
    Verkehrsweiß
    RAL 9016
    Länge 1.200 mm
    Breite 76 mm
    Höhe 75 mm
    1,58 kg
    Länge 1.208 mm
    Breite 66 mm
    INSTALLATION CHANNEL trim
    845-340401D
    Umbragrau
    RAL 7022
    Länge 1.200 mm
    Breite 76 mm
    Höhe 75 mm
    1,6 kg
    Länge 1.208 mm
    Breite 66 mm
    INSTALLATION CHANNEL trim
    845-3405017
    Verkehrsweiß
    RAL 9016
    Länge 1.600 mm
    Breite 76 mm
    Höhe 75 mm
    2,12 kg
    Länge 1.608 mm
    Breite 66 mm
    INSTALLATION CHANNEL trim
    845-340501D
    Umbragrau
    RAL 7022
    Länge 1.600 mm
    Breite 76 mm
    Höhe 75 mm
    2,1 kg
    Länge 1.608 mm
    Breite 66 mm
    INSTALLATION CHANNEL trim
    845-3408017
    Verkehrsweiß
    RAL 9016
    Länge 2.400 mm
    Breite 76 mm
    Höhe 75 mm
    3,2 kg
    Länge 2.408 mm
    Breite 66 mm
    INSTALLATION CHANNEL trim
    845-340801D
    Umbragrau
    RAL 7022
    Länge 2.400 mm
    Breite 76 mm
    Höhe 75 mm
    3,1 kg
    Länge 2.408 mm
    Breite 66 mm

    Montage

    Artikelnummer
    Typ
    Farbe
    Abmessungen
    LINEAR CONNECTOR FOR CONCRETE INSTALLATION
    005-41166
    1 Stück
    Länge 53 mm
    Breite 80 mm
    0,12 kg
    LINEAR CONNECTOR FOR CONCRETE INSTALLATION
    005-41166.10
    10 Stück
    Länge 53 mm
    Breite 80 mm
    0,71 kg
    END CAPS FOR CONCRETE INSTALLATION
    005-41246
    1 Paar
    Länge 76 mm
    Breite 28 mm
    Höhe 87 mm
    0,09 kg
    HOUSING FOR CONCRETE INSTALLATION
    005-41346
    Länge 3.000 mm
    Breite 75 mm
    Höhe 88 mm
    5 kg
    CORNER CONNECTOR 90° FOR CONCRETE INSTALLATION
    035-04016
    Länge 142 mm
    Breite 142 mm
    0,5 kg
    MOUNTING SET FOR CONCRETE INSTALLATION
    035-06002
    2 Stück
    Durchmesser 116 mm
    Höhe 25 mm
    0,01 kg
    MOUNTING SET FOR CONCRETE INSTALLATION
    035-06003
    3 Stück
    Durchmesser 116 mm
    Höhe 25 mm
    0,02 kg
    MOUNTING BRACKET recessed trim
    045-3412010
    1 Stück
    Breite 82 mm
    0,07 kg
    MOUNTING BRACKET recessed trim
    045-3412010.10
    10 Stück
    Breite 82 mm
    0,72 kg
    LINEAR CONNECTOR
    045-4011110
    1 Stück
    Länge 76 mm
    Breite 57 mm
    Höhe 30 mm
    0,06 kg
    LINEAR CONNECTOR
    045-4011110.10
    10 Stück
    Länge 76 mm
    Breite 57 mm
    Höhe 30 mm
    0,7 kg
    END CAPS recessed trim
    845-3410017
    1 Paar
    Verkehrsweiß
    RAL 9016
    Länge 76 mm
    Breite 75 mm
    Höhe 10 mm
    0,07 kg
    END CAPS recessed trim
    845-341001D
    1 Paar
    Umbragrau
    RAL 7022
    Länge 76 mm
    Breite 75 mm
    Höhe 10 mm
    0,08 kg

    Optisch

    Artikelnummer
    Farbe
    Abmessungen
    BLIND COVER
    006-3306017B
    Verkehrsweiß
    RAL 9016
    Länge 600 mm
    Breite 57 mm
    0,34 kg
    BLIND COVER
    006-330601DB
    Umbragrau
    RAL 7022
    Länge 600 mm
    Breite 57 mm
    0,34 kg
    BLIND COVER
    006-3312017B
    Verkehrsweiß
    RAL 9016
    Länge 1.200 mm
    Breite 57 mm
    0,7 kg
    BLIND COVER
    006-331201DB
    Umbragrau
    RAL 7022
    Länge 1.200 mm
    Breite 57 mm
    0,7 kg
    BLIND COVER
    006-3316017B
    Verkehrsweiß
    RAL 9016
    Länge 1.600 mm
    Breite 57 mm
    1 kg
    BLIND COVER
    006-331601DB
    Umbragrau
    RAL 7022
    Länge 1.600 mm
    Breite 57 mm
    1 kg
    BLIND COVER
    006-3324017B
    Verkehrsweiß
    RAL 9016
    Länge 2.400 mm
    Breite 57 mm
    1,36 kg
    BLIND COVER
    006-332401DB
    Umbragrau
    RAL 7022
    Länge 2.400 mm
    Breite 57 mm
    1,36 kg
    BLIND COVER
    006-3330017B
    Verkehrsweiß
    RAL 9016
    Länge 3.000 mm
    Breite 57 mm
    1,7 kg
    BLIND COVER
    006-333001DB
    Umbragrau
    RAL 7022
    Länge 3.000 mm
    Breite 57 mm
    1,7 kg

    Elektrische Montage

    Artikelnummer
    Farbe
    Abmessungen
    CORNER CONNECTOR 90°
    845-3411217
    Verkehrsweiß
    RAL 9016
    Länge 611 mm
    Breite 666 mm
    Höhe 76 mm
    1,57 kg
    CORNER CONNECTOR 90°
    845-341121D
    Umbragrau
    RAL 7022
    Länge 611 mm
    Breite 666 mm
    Höhe 76 mm

    Einspeisung

    Artikelnummer
    Typ
    Abmessungen
    MINI CONNECTOR
    845-4013040
    4-polig
    Durchmesser 23 mm
    Höhe 68 mm
    0,02 kg

    Elektrische Kabel

    Artikelnummer
    Typ
    Abmessungen
    Länge des Einspeisekabels
    FEEDER CABLE
    845-4013240
    2× 1.5 + 2× 0.75 mm² | 2m
    0,23 kg
    2.000 mm
    FEEDER CABLE
    845-4013440
    2× 1.5 + 2× 0.75 mm² | 4m
    0,42 kg
    4.000 mm
    EXTENSION CABLE
    845-4014140
    2× 1.5 + 2× 0.75 mm² | 1,2m
    0,16 kg
    1.200 mm
