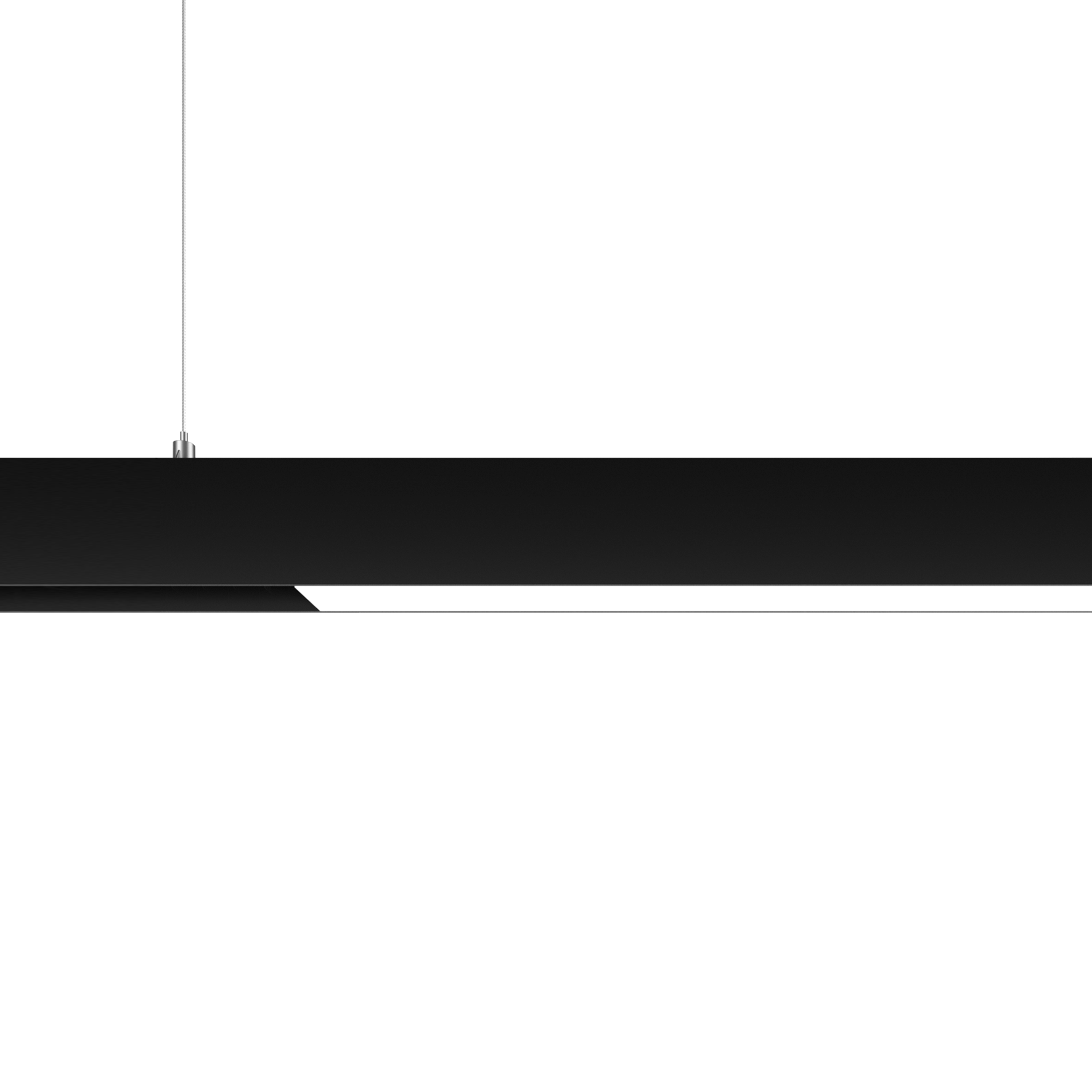

MOVE IT 25 track
Curve connector
Node connector (up to 6 channels)

MOVE IT 25 track

050-7302018

Infos rapides

non DIM
IP20 / CP3 / 48 V

Couleur

Fiche technique

Général

  • Plafond
  • Suspendu
  • noir profond
  • RAL 9005
  • IP20

Electrique

  • non DIM
  • 48 V
  • CP3
  • max 6.67 A

Physique

  • longueur 620 mm
  • largeur 31 mm
  • hauteur 60 mm
  • 0.65 kg

Profil extrudé en aluminium avec 28mm de largeur de joint ; pour montage apparent mur/plafond ou suspendu (câble de suspension 1500 mm comme accessoire) ; réglage en hauteur sans outil ; avec profil de rail intégré pour la captation de la tension d’alimentation ; surface noir profond anodisé ; les éléments d'éclairage peuvent être insérés et déplacés sans outil au moyen d'un support magnétique + système de verrouillage ; indice de protection IP20 ; CP3 ; 48 V ; accessoires présentés séparément ;

Données sur les produits et documents de spécification

Téléchargement global

Fiches techniques

Téléchargement global

Fichiers de rabotage et données d'éclairage

Téléchargement global

Certificats

Téléchargement global
Téléchargement global
mainDrawing

Produits du système

JUST 32

FOCUS MOVE IT 25

JUST 45

MOVE IT 25 / 25 S / 45

JUST 55

MOVE IT 25 / 25 S / 45

Accessoires

Convertisseur

numéro d'article
puissance
tension / fréquence
classe de protection
tension constante
contrôle
POWER SUPPLY external
002-60320
320 W
min 47 Hz
max 63 Hz
PC1
48 V
POWER SUPPLY external
002-62133
60 W
min 47 Hz
max 63 Hz
PC2
48 V
POWER SUPPLY external
002-62134
100 W
min 50 Hz
max 60 Hz
PC2
48 V
POWER SUPPLY external
002-62135
150 W
min 50 Hz
max 60 Hz
PC2
48 V
POWER SUPPLY external
002-62139
250 W
min 50 Hz
max 60 Hz
PC2
48 V
DIN RAIL POWER SUPPLY PRO
005-6220110
240 W
min 50 Hz
max 60 Hz
PC2
DIN RAIL POWER SUPPLY PRO
005-6220210
480 W
min 50 Hz
max 60 Hz
PC2
DIN RAIL POWER SUPPLY BASIC
005-6520210
160 W
min 50 Hz
max 60 Hz
PC2
48 V
POWER SUPPLY surface
050-2055117
60 W
min 47 Hz
max 63 Hz
PC2
48 V
non DIM
POWER SUPPLY surface
050-2055118
60 W
min 47 Hz
max 63 Hz
PC2
48 V
non DIM
POWER SUPPLY surface
050-2055137
60 W
min 47 Hz
max 63 Hz
PC2
48 V
DALI-2
POWER SUPPLY surface
050-2055138
60 W
min 47 Hz
max 63 Hz
PC2
48 V
DALI-2
POWER SUPPLY surface
050-2055217
153 W
min 47 Hz
max 63 Hz
PC1
48 V
non DIM
POWER SUPPLY surface
050-2055218
153 W
min 47 Hz
max 63 Hz
PC1
48 V
non DIM
POWER SUPPLY surface
050-2055237
153 W
min 47 Hz
max 63 Hz
PC1
48 V
DALI-2
POWER SUPPLY surface
050-2055238
153 W
min 47 Hz
max 63 Hz
PC1
48 V
DALI-2
POWER SUPPLY surface
050-2055317
320 W
min 47 Hz
max 63 Hz
PC1
48 V
non DIM
POWER SUPPLY surface
050-2055318
320 W
min 47 Hz
max 63 Hz
PC1
48 V
non DIM
POWER SUPPLY surface
050-2055337
320 W
min 47 Hz
max 63 Hz
PC1
48 V
DALI-2
POWER SUPPLY surface
050-2055338
320 W
min 47 Hz
max 63 Hz
PC1
48 V
DALI-2
POWER SUPPLY surface
050-2055417
100 W
min 50 Hz
max 60 Hz
PC2
48 V
non DIM
POWER SUPPLY surface
050-2055418
100 W
min 50 Hz
max 60 Hz
PC2
48 V
non DIM
POWER SUPPLY surface
050-2055437
100 W
min 50 Hz
max 60 Hz
PC2
48 V
DALI-2
POWER SUPPLY surface
050-2055438
100 W
min 50 Hz
max 60 Hz
PC2
48 V
DALI-2
POWER SUPPLY surface
050-2055517
250 W
min 50 Hz
max 60 Hz
PC2
48 V
non DIM
POWER SUPPLY surface
050-2055518
250 W
min 50 Hz
max 60 Hz
PC2
48 V
non DIM
POWER SUPPLY surface
050-2055537
250 W
min 50 Hz
max 60 Hz
PC2
48 V
DALI-2
POWER SUPPLY surface
050-2055538
250 W
min 47 Hz
max 63 Hz
PC2
48 V
DALI-2
POWER SUPPLY intrack
050-2071038
100 W
min 50 Hz
max 60 Hz
PC2
POWER SUPPLY intrack
050-2071138
150 W
min 50 Hz
max 60 Hz
PC2

Montage

numéro d'article
type
coloris
dimensions
longueur du câble
CABLE SUSPENSION
005-2152110
chrome
largeur 46 mm
0,05 kg
CABLE SUSPENSION
005-2152118
noir
largeur 46 mm
0,05 kg
LINEAR CONNECTOR mechanical
050-2011310
Suspensions
chrome
longueur 120 mm
largeur 28 mm
0,12 kg
LINEAR CONNECTOR mechanical
050-2011318
Suspensions
noir
longueur 120 mm
largeur 28 mm
0,08 kg
LINEAR CONNECTOR mechanical
050-2011410
surface
longueur 120 mm
largeur 28 mm
0,06 kg
CEILING FASTENER
050-2041117
blanc signalisation
RAL 9016
longueur 67 mm
largeur 31 mm
hauteur 8 mm
0,01 kg
CEILING FASTENER
050-2041118
noir profond
RAL 9005
longueur 67 mm
largeur 31 mm
hauteur 8 mm
0,03 kg
WALL MOUNTING ACCESSORY mechanical
050-2044118
longueur 28 mm
largeur 10 mm
hauteur 5 mm
0,01 kg
END CAPS
050-7300008
1 paire
noir profond
RAL 9005
longueur 60 mm
largeur 31 mm
hauteur 3 mm
0,3 kg
END CAPS
050-730000G
1 paire
poussière d'or / noir profond
RAL 260-M / RAL 9005
longueur 60 mm
largeur 31 mm
hauteur 3 mm
0,04 kg
END CAPS
050-730000P
1 paire
blanc signalisation / noir profond
RAL 9016 / RAL 9005
longueur 60 mm
largeur 31 mm
hauteur 3 mm
0,04 kg
END CAPS
050-730000X
1 paire
couleurs spéciales
longueur 60 mm
largeur 31 mm
hauteur 3 mm
0,04 kg

Composants électriques

numéro d'article
type
dimensions
coloris
CANOPY square
005-2311717
longueur 90 mm
largeur 90 mm
hauteur 22 mm
0,1 kg
blanc signalisation
RAL 9016
CANOPY square
005-2311718
longueur 90 mm
largeur 90 mm
hauteur 22 mm
0,1 kg
noir profond
RAL 9005
DIN RAIL DALI-2 SELV DEVICE
005-6620030
longueur 107 mm
largeur 37 mm
hauteur 58 mm
DALI-2 SELV DEVICE
050-2061130
unité de contrôle
longueur 212 mm
largeur 37 mm
hauteur 26 mm
0,1 kg
ESSENTIAL SENSOR
050-2063178
luminosité & présence
longueur 125 mm
largeur 28 mm
hauteur 45 mm
0,09 kg
WIRELESS TO DALI-2 CONTROL DEVICE
050-2065230
longueur 111 mm
largeur 25 mm
hauteur 45 mm
0,07 kg
WIRELESS TO DALI-2 REPEATER
050-2066230
longueur 111 mm
largeur 25 mm
hauteur 45 mm
0,11 kg

Alimentation

numéro d'article
dimensions
longueur du câble d'alimentation
POWER FEEDER UNIT
050-2020110
longueur 78 mm
largeur 28 mm
hauteur 6 mm
0,2 kg
500 mm
POWER FEEDER UNIT
050-2020130
longueur 78 mm
largeur 28 mm
hauteur 6 mm
0,07 kg
500 mm
MIDDLE FEED
050-2038130
longueur 120 mm
largeur 28 mm
hauteur 6 mm
0,24 kg
2 000 mm

Montage électrique

numéro d'article
coloris
type
dimensions
longueur du câble
NODE CONNECTOR incl. cable suspension
050-2022237
blanc signalisation
RAL 9016
avec alimentation | câble chrome
diamètre 64 mm
hauteur 60 mm
0,68 kg
NODE CONNECTOR incl. cable suspension
050-2022238
noir profond
RAL 9005
avec alimentation | câble chrome
diamètre 64 mm
hauteur 60 mm
0,45 kg
NODE CONNECTOR incl. cable suspension
050-202223X
couleurs spéciales
avec alimentation | câble chrome
diamètre 64 mm
hauteur 60 mm
0,65 kg
NODE CONNECTOR incl. cable suspension
050-2022247
blanc signalisation
RAL 9016
avec alimentation | câble noir
diamètre 64 mm
hauteur 60 mm
0,61 kg
NODE CONNECTOR incl. cable suspension
050-2022248
noir profond
RAL 9005
avec alimentation | câble noir
diamètre 64 mm
hauteur 60 mm
0,45 kg
NODE CONNECTOR incl. cable suspension
050-202224X
couleurs spéciales
avec alimentation | câble noir
diamètre 64 mm
hauteur 60 mm
0,65 kg
LINEAR CONNECTOR mechanical & electrical
050-2031230
longueur 120 mm
largeur 27 mm
0,06 kg
NODE CONNECTOR incl. cable suspension
050-2033137
blanc signalisation
RAL 9016
sans alimentation | câble chrome
diamètre 64 mm
hauteur 60 mm
0,43 kg
NODE CONNECTOR incl. cable suspension
050-2033138
noir profond
RAL 9005
sans alimentation | câble chrome
diamètre 64 mm
hauteur 60 mm
0,44 kg
NODE CONNECTOR incl. cable suspension
050-203313X
couleurs spéciales
sans alimentation | câble chrome
diamètre 64 mm
hauteur 60 mm
0,45 kg
NODE CONNECTOR incl. cable suspension
050-2033147
blanc signalisation
RAL 9016
sans alimentation | câble noir
diamètre 64 mm
hauteur 60 mm
0,45 kg
NODE CONNECTOR incl. cable suspension
050-2033148
noir profond
RAL 9005
sans alimentation | câble noir
diamètre 64 mm
hauteur 60 mm
0,44 kg
NODE CONNECTOR incl. cable suspension
050-203314X
couleurs spéciales
sans alimentation | câble noir
diamètre 64 mm
hauteur 60 mm
0,45 kg
NODE END CAP
050-7300108
noir profond
RAL 9005
connecteur électrique incl.
0,09 kg
NODE END CAP
050-730010P
blanc signalisation / noir profond
RAL 9016 / RAL 9005
connecteur électrique incl.
0,09 kg
NODE END CAP
050-730010X
couleurs spéciales
connecteur électrique incl.
0,1 kg
CURVE CONNECTOR
050-7303038
noir profond
RAL 9005
mécanique et électrique R 300 mm
longueur 416 mm
largeur 31 mm
hauteur 60 mm
0,7 kg
CURVE CONNECTOR
050-730303G
poussière d'or / noir profond
RAL 260-M / RAL 9005
mécanique et électrique R 300 mm
longueur 416 mm
largeur 31 mm
hauteur 60 mm
0,7 kg
CURVE CONNECTOR
050-730303P
blanc signalisation / noir profond
RAL 9016 / RAL 9005
mécanique et électrique R 300 mm
longueur 416 mm
largeur 31 mm
hauteur 60 mm
0,7 kg
CURVE CONNECTOR
050-730303X
couleurs spéciales
mécanique et électrique R 300 mm
longueur 416 mm
largeur 31 mm
hauteur 60 mm
0,7 kg
CURVE CONNECTOR
050-7303118
noir profond
RAL 9005
mécanique R 300 mm
longueur 416 mm
largeur 31 mm
hauteur 60 mm
0,45 kg
CURVE CONNECTOR
050-730311G
poussière d'or / noir profond
RAL 260-M / RAL 9005
mécanique R 300 mm
longueur 416 mm
largeur 31 mm
hauteur 60 mm
0,45 kg
CURVE CONNECTOR
050-730311P
blanc signalisation / noir profond
RAL 9016 / RAL 9005
mécanique R 300 mm
longueur 416 mm
largeur 31 mm
hauteur 60 mm
0,45 kg
CURVE CONNECTOR
050-730311X
couleurs spéciales
mécanique R 300 mm
longueur 416 mm
largeur 31 mm
hauteur 60 mm
0,45 kg

Optique

numéro d'article
coloris
dimensions
BLIND COVER
050-7004008
noir profond
RAL 9005
longueur 1 217 mm
largeur 28 mm
0,11 kg
BLIND COVER
050-7008008
noir profond
RAL 9005
longueur 2 417 mm
largeur 28 mm
0,18 kg
BLIND COVER
050-7009008
noir profond
RAL 9005
longueur 3 622 mm
largeur 28 mm
0,28 kg
