MOVE IT 10 track square direct suspended
MOVE IT 10 track square curve direct suspended
MOVE IT 10 track square direct suspended
MOVE IT 10 track square curve direct suspended

MOVE IT 10 square direct

suspended system

Infos rapides

DALI-2
IP20 / CP3 / 48 V
Produits et codes
Découvrir la gamme

Dessin simple

Données sur les produits et documents de spécification

Téléchargement global
Téléchargement global

Description

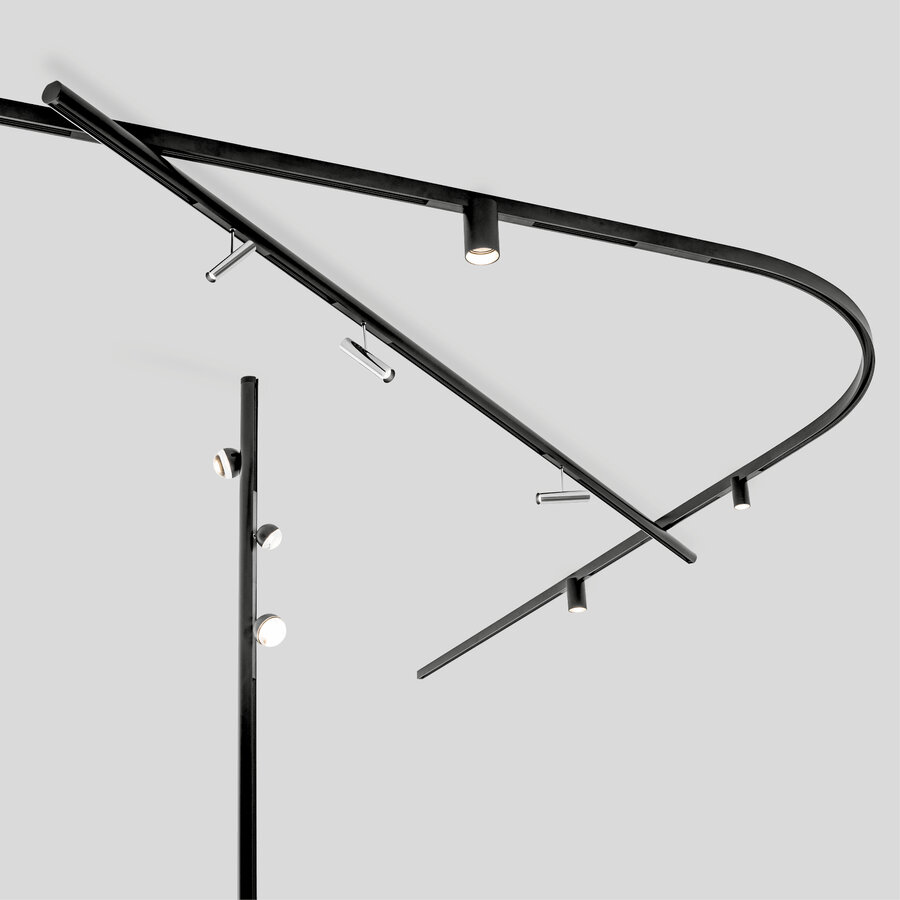

Profil extrudé en aluminium plat avec 24 mm de hauteur et 10 mm de largeur de joint ; pour montage suspendu (suspension par câble, réglage en hauteur sans outil, câble d'alimentation noir inclus) ; conçu pour système d’éclairage continu ; configuration de système flexible grâce à des connecteurs en L, T ou X ou au moyen de connecteurs LEVEL ; avec profil de rail intégré pour fixation d’alimentation électrique et signal DALI-2 ; surface anodisé ou thermolaquée ; montage flexible et sans outil des inserts grâce à la fixation par clip

coupe sur mesure sur le chantier

Produits et codes

Filtre
MOVE IT 10 track square curve direct suspended

MOVE IT 10 track square curve direct suspended

MOVE IT 10 track square curve direct suspended

Statut
Numéro(s) article(s)
Type
Dimming
blanc signalisation, rayon de l'axe central 300 mm
DALI-2
blanc signalisation, rayon de l'axe central 500 mm
DALI-2
MOVE IT 10 track square curve direct suspended

MOVE IT 10 track square curve direct suspended

MOVE IT 10 track square curve direct suspended

Statut
Numéro(s) article(s)
Type
Dimming
noir profond, rayon de l'axe central 300 mm
DALI-2
noir profond, rayon de l'axe central 500 mm
DALI-2
MOVE IT 10 track square direct suspended

MOVE IT 10 track square direct suspended

MOVE IT 10 track square direct suspended

Statut
Numéro(s) article(s)
Type
Dimming
blanc signalisation, longueur 1 100 mm
DALI-2
blanc signalisation, longueur 2 100 mm
DALI-2
blanc signalisation, longueur 3 100 mm
DALI-2
blanc signalisation
DALI-2
MOVE IT 10 track square direct suspended

MOVE IT 10 track square direct suspended

MOVE IT 10 track square direct suspended

Statut
Numéro(s) article(s)
Type
Dimming
noir profond, longueur 1 100 mm
DALI-2
noir profond, longueur 2 100 mm
DALI-2
noir profond, longueur 3 100 mm
DALI-2
noir profond
DALI-2

Produits du système

Nouvelle version

TILA

adjustable MOVE IT 10

TARO

MOVE IT 10
Nouvelle version

NOBA

adjustable MOVE IT 10
Nouveau

BO PRO

MOVE IT 10

Accessoires

Composants électriques

numéro d'article
coloris
dimensions
CANOPY square
005-2311717
blanc signalisation
RAL 9016
longueur 90 mm
largeur 90 mm
hauteur 22 mm
0,1 kg
CANOPY square
005-2311718
noir profond
RAL 9005
longueur 90 mm
largeur 90 mm
hauteur 22 mm
0,1 kg
CANOPY round
005-2600737
blanc signalisation
RAL 9016
diamètre 90 mm
hauteur 22 mm
0,08 kg
CANOPY round
005-2600738
noir profond
RAL 9005
diamètre 90 mm
hauteur 22 mm
0,08 kg

Optique

numéro d'article
coloris
dimensions
BLIND COVER
030-1003017
blanc signalisation
RAL 9016
longueur 1 100 mm
largeur 12 mm
hauteur 10 mm
0,06 kg
BLIND COVER
030-1003018
noir profond
RAL 9005
longueur 1 100 mm
largeur 12 mm
hauteur 10 mm
0,06 kg
BLIND COVER
030-1005017
blanc signalisation
RAL 9016
longueur 2 100 mm
largeur 12 mm
hauteur 10 mm
0,12 kg
BLIND COVER
030-1005018
noir profond
RAL 9005
longueur 2 100 mm
largeur 12 mm
hauteur 10 mm
0,15 kg
BLIND COVER
030-1007017
blanc signalisation
RAL 9016
longueur 3 100 mm
largeur 12 mm
hauteur 10 mm
0,08 kg
BLIND COVER
030-1007018
noir profond
RAL 9005
longueur 3 100 mm
largeur 12 mm
hauteur 10 mm
0,38 kg
BLIND COVER
E83600....7
blanc signalisation
RAL 9016
custom cut
largeur 12 mm
hauteur 10 mm
BLIND COVER
E83600....8
noir profond
RAL 9005
custom cut
largeur 12 mm
hauteur 10 mm

Montage

numéro d'article
coloris
dimensions
longueur du câble
type
END CAPS
030-1320017
blanc signalisation
RAL 9016
longueur 19 mm
largeur 24 mm
hauteur 16 mm
0,01 kg
1 paire
END CAPS
030-1320018
noir profond
RAL 9005
longueur 19 mm
largeur 24 mm
hauteur 16 mm
0,09 kg
1 paire
L CONNECTOR
030-1335017
blanc signalisation
RAL 9016
longueur 21 mm
largeur 21 mm
0,02 kg
mécanique
L CONNECTOR
030-1335018
noir profond
RAL 9005
longueur 21 mm
largeur 21 mm
0,1 kg
mécanique
T CONNECTOR
030-1336017
blanc signalisation
RAL 9016
longueur 21 mm
largeur 23 mm
mécanique
T CONNECTOR
030-1336018
noir profond
RAL 9005
longueur 21 mm
largeur 23 mm
0,1 kg
mécanique
X CONNECTOR
030-1337017
blanc signalisation
RAL 9016
longueur 23 mm
largeur 23 mm
0,1 kg
mécanique
X CONNECTOR
030-1337018
noir profond
RAL 9005
longueur 23 mm
largeur 23 mm
0,1 kg
mécanique
CABLE SUSPENSION LINEAR CONNECTOR
030-2210014
chrome
0,05 kg
CABLE SUSPENSION LINEAR CONNECTOR
030-2210017
blanc signalisation
RAL 9016
0,06 kg
CABLE SUSPENSION LINEAR CONNECTOR
030-2210018
noir profond
RAL 9005
0,05 kg
CABLE SUSPENSION
030-2230014
chrome
0,04 kg
CABLE SUSPENSION
030-2230017
blanc signalisation
RAL 9016
0,5 kg
CABLE SUSPENSION
030-2230018
noir profond
RAL 9005
0,04 kg
LINEAR CONNECTOR
030-2300018
longueur 50 mm
largeur 16 mm
hauteur 13 mm
0,02 kg
mécanique

Montage électrique

numéro d'article
coloris
type
dimensions
LINEAR CONNECTOR
030-2101138
noir profond
RAL 9005
électrique
longueur 120 mm
largeur 10 mm
0,2 kg
L CONNECTOR
030-2111138
noir profond
RAL 9005
électrique
longueur 85 mm
largeur 10 mm
hauteur 85 mm
0,02 kg
T CONNECTOR
030-2121138
noir profond
RAL 9005
électrique
longueur 160 mm
largeur 10 mm
hauteur 75 mm
0,02 kg
X CONNECTOR
030-2131138
noir profond
RAL 9005
électrique
longueur 160 mm
largeur 10 mm
hauteur 160 mm
0,05 kg

Alimentation

numéro d'article
coloris
dimensions
longueur du câble d'alimentation
INTERNAL POWER FEEDER
030-2525038
noir profond
RAL 9005
longueur 115 mm
largeur 11 mm
hauteur 10 mm
0,16 kg
2 000 mm
INTERNAL POWER FEEDER
030-2525138
noir profond
RAL 9005
longueur 115 mm
largeur 11 mm
hauteur 10 mm
0,38 kg
5 000 mm

Outils de montage

numéro d'article
dimensions
3-in-1 mounting tool
030-2611000
longueur 96 mm
largeur 11 mm
0,04 kg
