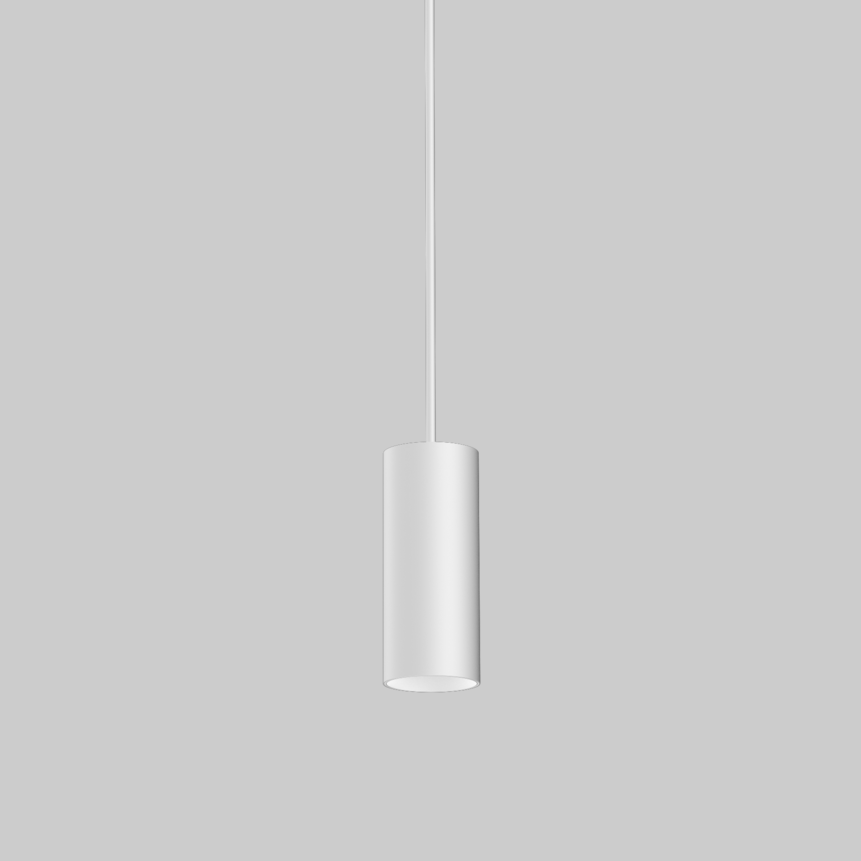

ARY cable suspended canopy surface, ARY cable suspended canopy trimless, ARY cable suspended canopy trim

ARY cable suspended

canopy trimless

049-5111517M 005-3511017 002-90732

Infos rapides

3000 K
CRI ≥ 90 / 3 SDCM
88 lm/W
L90 / 50000 h
non DIM
IP20

Couleur

cache-piton

Général

  • Plafond
  • Suspendu
  • blanc signalisation
  • cache-piton blanc signalisation
  • RAL 9016
  • IP20
  • 739 lm
  • luminaire 88 lm/W 1

LED

  • 3000 K
  • CRI ≥ 90
  • L90 / 50000 h
  • MacAdam initial ≤ 3 SDCM
  • Rg: 100
  • Rf: 90
  • R{1-15}: 87
  • MR 0.59
  • MDER 0.54

Optique

  • medium
  • angle de faisceau 25°
  • PstLM ≤ 1.0 2
  • SVM ≤ 0.4 3

Electrique

  • non DIM
  • 220-240 V
  • système 11.2 W
  • luminaire 8.4 W
  • 500 mA
  • 18 Vf
  • CP2

Physique

  • suspension 1500 mm
  • diamètre 47 mm
  • hauteur 110 mm
  • 0.76 kg

Découpe

  • diamètre 65 mm
  • épaisseur min. du plafond 9 mm
  • épaisseur max. du plafond 25 mm
  • profondeur de l'encastrement 70 mm

Types de disjoncteurs

Type de disjoncteur automatique

B10
B13
B16
B20
C10
C13
C16
C20

Nombre de luminaires

57
75
92
115
57
75
92
115
1 y compris la prise en compte des pertes optiques et des pertes de l'unité de contrôle interne. 2 Valeur du produit contenant à pleine charge (non atténué) 3 y compris la prise en compte des pertes optiques et des pertes de l'unité de contrôle interne

Luminaire décoratif à suspension en aluminium ; surface thermolaquée blanc signalisation ; suspension par câble de 1500 mm, câble d’alimentation inclus (blanc signalisation), recoupable à volonté ; abat-jours disponibles comme accessoires dans les couleurs RAL velvet beige, madeira brown, kingfisher grey, woodpecker olive, signal white ou signal black ; accessoires présentés séparément ; refroidissement passif des LED par géométrie optimisée du radiateur ; avec technologie COB (Chip on Board) pour efficacité maximale ; pas de formation d'ombres multiples ; couleur de lumière 3000 K ; binning initialement MacAdam ≤ 3 SDCM ; CRI ≥ 90 ; min. 90 % du flux lumineux au bout de 50000 heures de service ; LEDs à efficience énergétique avec rendu élevé des couleurs ; bon effet anti-éblouissement grâce au point lumineux en retrait ; incl. optique lentille de grande qualité ; caractéristique de rayonnement précise avec angle de diffusion 25° ; indice de protection IP20 ; CP2 ; 220-240 V ; cache-piton pour encastrement sans bord en plafond en placoplâtre ; approprié pour une épaisseur de plafond de 9-25 mm ; outil de montage spécial pour faciliter la mise en place du boîtier sans rebord proposé comme accessoire ; convertisseur inclus, non dimmable ; convertisseur externe pour fente plafond ; source lumineuse non remplaçable ; dispositif de commande remplaçable par un professionnel agréé ;

Données sur les produits et documents de spécification

Fiches techniques

Fichiers de rabotage et données d'éclairage

Téléchargement global

Accessoires

Convertisseur

numéro d'article
puissance
tension / fréquence
classe de protection
courant constant
contrôle
POWER SUPPLY
002-90732
10 W
min 50 Hz
max 60 Hz
PC2
500 mA
non DIM

Montage

numéro d'article
coloris
dimensions
dimensions de la découpe
MOUNTING SET trimless
005-3511017
blanc signalisation
RAL 9016
diamètre 75 mm
hauteur 48 mm
0,4 kg
diamètre 65 mm

Convertisseur

numéro d'article
contrôle
DIN RAIL LED DRIVER
005-6121030
1 - 2 adresses DALI-2 DT6

Optique

numéro d'article
coloris
dimensions
type
WALLWASHER LENS
007-1965780
diamètre 42 mm
hauteur 3 mm
pour ARY | BO 45 | MOVE IN 45 | TULA micro
OVAL LENS
007-1965880
diamètre 42 mm
hauteur 3 mm
0,03 kg
pour BO 45 | MOVE IN 45 | TULA micro
SOFT LENS
007-1965980
diamètre 42 mm
hauteur 3 mm
0,03 kg
pour ARY | BO 45 | MOVE IN 45 | TULA micro
SHADE 300
049-593311B
noir signal
RAL 9004
diamètre 300 mm
hauteur 188 mm
0,36 kg
SHADE 300
049-593311C
velvet beige
RAL 085 80 10
diamètre 300 mm
hauteur 188 mm
0,3 kg
SHADE 300
049-593311G
woodpecker olive
RAL 100 50 20
diamètre 300 mm
hauteur 188 mm
0,3 kg
SHADE 300
049-593311L
kingfisher grey
RAL 230 60 10
diamètre 300 mm
hauteur 188 mm
0,29 kg
SHADE 300
049-593311T
madeira brown
RAL 050 40 40
diamètre 300 mm
hauteur 188 mm
0,3 kg
SHADE 300
049-593311W
signal blanc
RAL 9003
diamètre 300 mm
hauteur 188 mm
0,3 kg
SHADE 400
049-593411B
noir signal
RAL 9004
diamètre 400 mm
hauteur 253 mm
0,6 kg
SHADE 400
049-593411C
velvet beige
RAL 085 80 10
diamètre 400 mm
hauteur 253 mm
0,6 kg
SHADE 400
049-593411G
woodpecker olive
RAL 100 50 20
diamètre 400 mm
hauteur 253 mm
0,6 kg
SHADE 400
049-593411L
kingfisher grey
RAL 230 60 10
diamètre 400 mm
hauteur 253 mm
0,6 kg
SHADE 400
049-593411T
madeira brown
RAL 050 40 40
diamètre 400 mm
hauteur 253 mm
0,6 kg
SHADE 400
049-593411W
signal blanc
RAL 9003
diamètre 400 mm
hauteur 253 mm
0,6 kg
SHADE 500
049-593511B
noir signal
RAL 9004
diamètre 500 mm
hauteur 318 mm
0,9 kg
SHADE 500
049-593511C
velvet beige
RAL 085 80 10
diamètre 500 mm
hauteur 318 mm
0,9 kg
SHADE 500
049-593511G
woodpecker olive
RAL 100 50 20
diamètre 500 mm
hauteur 318 mm
0,9 kg
SHADE 500
049-593511L
kingfisher grey
RAL 230 60 10
diamètre 500 mm
hauteur 318 mm
0,9 kg
SHADE 500
049-593511T
madeira brown
RAL 050 40 40
diamètre 500 mm
hauteur 318 mm
0,9 kg
SHADE 500
049-593511W
signal blanc
RAL 9003
diamètre 500 mm
hauteur 318 mm
0,9 kg

Montage

numéro d'article
coloris
dimensions
RING ceiling mounted
050-0510217
blanc signalisation
RAL 9016
diamètre 50 mm
hauteur 88 mm
0,03 kg
RING ceiling mounted
050-0510218
noir profond
RAL 9005
diamètre 50 mm
hauteur 88 mm
0,03 kg
SPECIAL MOUNTING TOOL
063-8912110
diamètre 100 mm
hauteur 107 mm
0,48 kg
