VITA direct
light inset
099-9316037A
Infos rapides
3000 KCRI ≥ 90 / 3 SDCM (initial MacAdam)
115 lm/W
L80 / 50000 h
DALI-2
Linear Prismatic
IP20
Couleur
Général
- Mur
- Surface
- blanc pur
- RAL 9010
- IP20
- 7240 lm
LED
- 3000 K
- CRI ≥ 90
- L80 / 50000 h
- ≤ 3 SDCM (initial MacAdam)
- Rg: 99
- Rf: 91
- R{1-15}: 89
- MR 0.61
- MDER 0.55
Optique
- Linear Prismatic
- asymmetric
- ≤ 1.0 1
- SVM ≤ 0.4 2
Electrique
- DALI-2
- 220-240 V
- système 63 W
- système 115 lm/W 3
- CP1
- 1 DALI Addr.
Physique
- longueur 1006 mm
- largeur 45 mm
- hauteur 22 mm
- 0.9 kg
Types de disjoncteurs
Type de disjoncteur automatique
B10
B13
B16
B20
C10
C13
C16
C20
Nombre de luminaires
12
16
20
25
20
27
34
41
1 Valeur du produit contenant à pleine charge (non atténué)
2 y compris la prise en compte des pertes optiques et des pertes de l'unité de contrôle interne
3 y compris la prise en compte des pertes optiques, des pertes de l'unité de contrôle interne et de l'efficacité du dispositif d'exploitation.

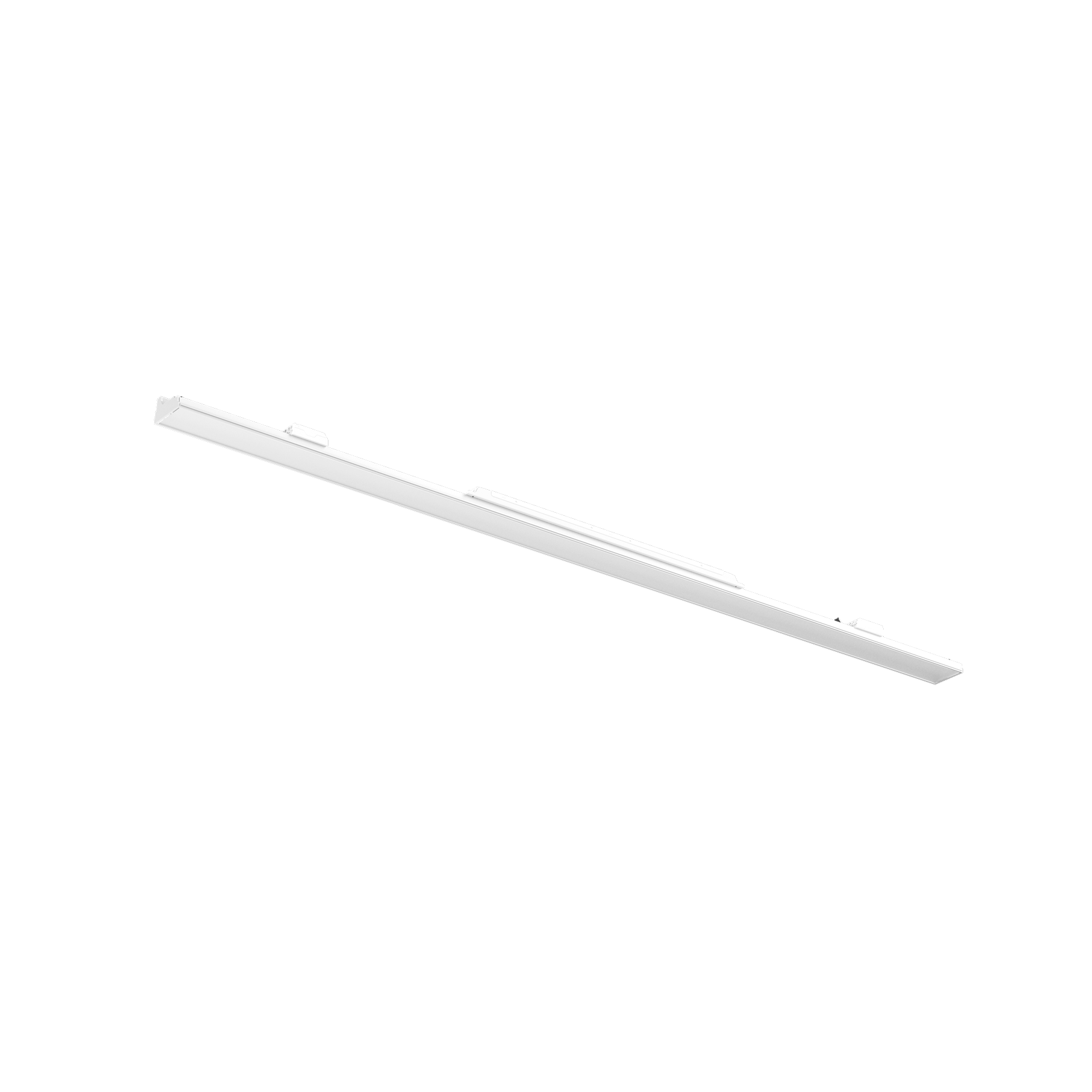

Elément lumineux linéaire en aluminium ; surface thermolaquée blanc pur ; pour module système VITA ; insert d’éclairage avec réflecteur haute brillance asymétrique spécialement calculé, diffuseur prismatique linéaire, film inclus ; conçu pour une utilisation comme partie de lumière directe ; couleur de lumière 3000 K ; ≤ 3 SDCM (initial MacAdam) ; CRI ≥ 90 ; min. 80 % du flux lumineux au bout de 50000 heures de service ; LEDs à efficience énergétique avec rendu élevé des couleurs ; indice de protection IP20 ; CP1 ; avec 2 bornes enfichables pour le câblage traversant ; convertisseur DALI-2 inclus ; source lumineuse remplaçable par un professionnel agréé ; dispositif de commande remplaçable par un professionnel agréé ;
Produits du système
Accessoires
Composants électriques
numéro d'article
type
dimensions
DALI MODULE
002-54026
pour la commande de 4 scènes / 2 groupes
longueur 48 mm
largeur 28 mm
hauteur 15 mm
0,04 kg
Montage
numéro d'article
type
coloris
dimensions
SAFETY FRAME FOR MASTER UNIT
099-2298007
Obligatoire pour MASTER UNIT
longueur 108 mm
largeur 15 mm
hauteur 182 mm
0,06 kg
END CAP
099-9911016
à gauche pour module indirect
aluminium anodisé
longueur 75 mm
largeur 25 mm
hauteur 3 mm
0,03 kg
END CAP
099-9911116
droit pour module indirect
aluminium anodisé
longueur 75 mm
largeur 25 mm
hauteur 3 mm
0,03 kg
INDIRECT MODULE
099-9911816
coupe sur mesure sur le chantier
aluminium anodisé
longueur 3 621 mm
largeur 75 mm
hauteur 25 mm
3,1 kg
END CAP
099-9912016
gauche pour le module direct / indirect
aluminium anodisé
longueur 130 mm
largeur 25 mm
hauteur 3 mm
0,03 kg
END CAP
099-9912116
droit pour le module direct / indirect
aluminium anodisé
longueur 130 mm
largeur 25 mm
hauteur 3 mm
0,03 kg
DIRECT / INDIRECT MODULE
099-9912616
aluminium anodisé
longueur 1 007 mm
largeur 130 mm
hauteur 25 mm
1,77 kg
DIRECT / INDIRECT MODULE
099-9912716
aluminium anodisé
longueur 1 207 mm
largeur 130 mm
hauteur 25 mm
1,7 kg
DIRECT / INDIRECT MODULE
099-9912816
coupe sur mesure sur le chantier
aluminium anodisé
longueur 3 621 mm
largeur 130 mm
hauteur 25 mm
5 kg
MOUNTING CHANNEL
099-9921616
aluminium anodisé
longueur 1 010 mm
largeur 120 mm
hauteur 43 mm
1,35 kg
MOUNTING CHANNEL
099-9921716
aluminium anodisé
longueur 1 210 mm
largeur 120 mm
hauteur 43 mm
1,65 kg
MOUNTING CHANNEL
099-9921816
aluminium anodisé
longueur 3 630 mm
largeur 120 mm
hauteur 43 mm
5,9 kg
END CAPS
099-9931016
1 paire | pour canal de montage 50 mm
aluminium anodisé
longueur 120 mm
largeur 50 mm
hauteur 3 mm
0,06 kg
END CAPS
099-9932016
1 paire | pour canal de montage 55 mm
aluminium anodisé
longueur 120 mm
largeur 50 mm
hauteur 3 mm
0,2 kg
END CAPS
099-9933016
1 paire | pour canal de montage 75 mm
aluminium anodisé
longueur 120 mm
largeur 50 mm
hauteur 3 mm
LINEAR CONNECTOR SET
099-9942116
pour le module direct / indirect
aluminium anodisé
longueur 130 mm
largeur 25 mm
0,03 kg
LINEAR CONNECTOR SET
099-9943116
pour module indirect
aluminium anodisé
longueur 75 mm
largeur 25 mm
0,01 kg
LINEAR CONNECTOR SET
099-9944116
pour le module D/I vers I canal G
aluminium anodisé
longueur 130 mm
largeur 25 mm
LINEAR CONNECTOR SET
099-9945116
pour le module D/I vers I canal D
aluminium anodisé
longueur 130 mm
largeur 25 mm
0,12 kg
Optique
numéro d'article
coloris
type
dimensions
BLIND COVER
099-9913816
aluminium anodisé
coupe sur mesure sur le chantier
longueur 3 620 mm
largeur 45 mm
hauteur 22 mm
0,99 kg
Câble électrique
numéro d'article
type
dimensions
